Технологическая карта на устройство монолитной лестницы

ТЕХНОЛОГИЧЕСКАЯ КАРТА НА УСТРОЙСТВО МОНОЛИТНОЙ ЛЕСТНИЦЫ

опалубочный арматурный бетонный лестничный

1. Область применения

1.1 Настоящая технологическая карта разработана на устройство монолитных лестничных маршей при строительстве многоквартирных многоэтажных жилых домов со встроенными помещениями общественного назначения, трансформаторными подстанциями, распределительным пунктом со встроенной трансформаторной подстанцией, канализационной насосной станцией», по ул. Большевистская в Октябрьском районе г. Новосибирска.

.2 Карта предназначена для производителей работ, мастеров и бригадиров, занимающихся устройством монолитных лестничных маршей, а также работников технического надзора заказчика и инженерно-технических работников строительных организаций, связанных с производством и контролем качества.

.3 В настоящей технологической карте представлен лестничный марш размером в плане 5,605×3,000 м из монолитного железобетона при высоте типового этажа Н = 2,8 м, конструкция которого представлена на рисунке 1.

.4 Климатический район II А, зона сухая, расчетная температура наружного воздуха -41°С.

.5 Работы ведутся в 2 смены.

.6 В технологической карте представлены:

·        схема устройства опалубки лестничных маршей;

·        арматурные работы;

·        бетонные работы;

·        уход за бетоном;

·        демонтаж опалубки;

·        контроль качества и приемки работ;

·        требования безопасности и охраны труда;

·        потребность в машинах, механизмах и приспособлениях;

·        технико-экономические показатели;

·        вспомогательные работы (разгрузка, складирование, сортировка арматуры и комплектов опалубки).

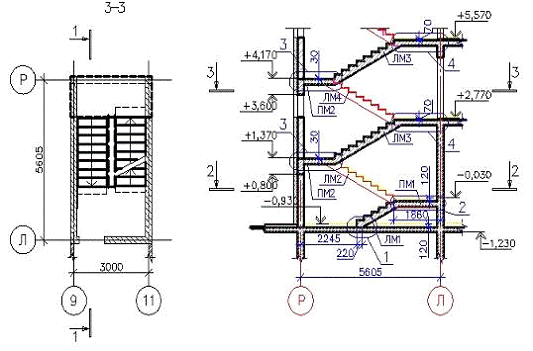

Рисунок 1.1 - Конструкция лестничного марша

2. Подготовительные работы

2.1 До начала производства работ по устройству опалубки лестничных маршей и укладки арматуры необходимо:

выполнить бетонирование монолитного перекрытия нижележащего этажа с набором бетоном 80 % прочности от проектной, выше которого будут выполняться работы по бетонированию лестничных маршей;

забетонировать стены лестничных клеток с формированием специальных ниш для опирания промежуточных лестничных площадок посредством закладки специальных шпонок, которые при демонтаже опалубки стен удаляются;

выставить временное инвентарное ограждение по периметру перекрытия, проемов лестничных клеток и лифтовых шахт, при этом монтажник, производящий установку временного ограждения, должен быть закреплен предохранительным поясом за страховочный канат, который закрепляется к перекрытиям в местах, указанных мастером или прорабом;

организовать площадки складирования основных элементов опалубки перекрытия (стойки, главные и второстепенные балки, щиты фанеры);

выполнить противопожарные мероприятия;

выполнить мероприятия, обеспечивающие безопасность производства работ.

завезти арматурные сетки и комплекты опалубки в количестве, обеспечивающем бесперебойную работу не менее, чем в течение 2 смен;

.2 Поступившие на строительную площадку элементы опалубки размещают в зоне действия крана. Все элементы опалубки должны храниться под навесом в условиях, исключающих их повреждения, рассортированные по маркам и типам размеров. Балки и щиты опалубки укладывают в штабели на деревянные прокладки. Стойки и крепежные элементы складируются в металлических ящиках.

3. Инвентарь, оснастка, инструмент, материально-технические ресурсы

3.1 Исходными данными для расчета являются: выбранные марки подъемных и транспортных машин, расчетный численно-квалификационный состав комплексной бригады; состав работ, охватываемый технологической картой; нормокомплект инструмента, приспособлений и инвентаря.

.2 Количество и виды коллективных и индивидуальных средств защиты принимают из расчета обеспечения безопасного выполнения работ на захватке.

.3 Для выбора оборудования необходимо воспользоваться рекомендациями [5]. Выбранное оборудование сводится в таблицу 3.1.

Инструмент и приспособления для работ - таблица 3.1

.4 Потребность в материально-технических ресурсах определяется на 1 этаж (типовой). Объемы работ приведены в табице3.2.

Потребность в материально-технических ресурсах- Таблица 3.2

.5 Потребность в машинах и механизмах приведена в таблице 3.3

Потребность в машинах и механизмах- Таблица 3.3

4. Заявка на материалы

Таблица 4.2- Заявка на материалы

5. Организация выполнения работ

5.1 До начала работ на строительную площадку должны быть приготовлены места складирования материала и инвентаря, завезены все строительные материалы и приспособления для выполнения всех работ по возведению монолитных лестниц, проведено обеспечение временным электроснабжением и освещением.

5.2 Работы выполняются в 2 смены.

.3 Разгрузку и раскладку арматурных сеток, стержней арматуры, опалубки, демонтаж опалубки производят с помощью башенного крана Potain MR 90B (выбор крана и его характеристики см. пункт 6.5 пояснительной записки)

.4 Опалубку и инвентарь доставляют на строительную площадку комплектно в состоянии, пригодном к сборке и эксплуатации.

.5 Транспортирование бетонной смеси осуществляют автобетоносмесителями с разгрузкой в поворотные бункеры вместимостью 1,0 м3. Количество автобетоносмесителей принимают по расчету в зависимости от дальности транспортировки бетонной смеси. Схема разгрузки бетонной смеси в бункер приведена на рисунке 5.1:

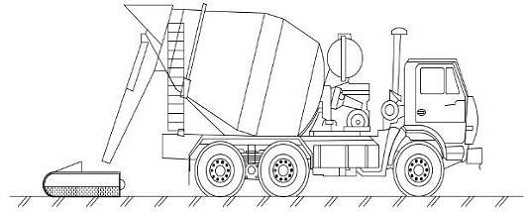

Рисунок 5.1 - Выгрузка бетонной смеси в бадью

.6 Подачу бетонной смеси к месту укладки производят в поворотных бункерах башенным краном Potain MR 90B

.7 Строповку бункера производят двухветвевым стропом 2СК-3,2 грузоподъемностью 3,2 т. и длиной стропа 1400-1600 мм. Схема подачи бадьи с бетонной смесью приведена на рисунке 3:

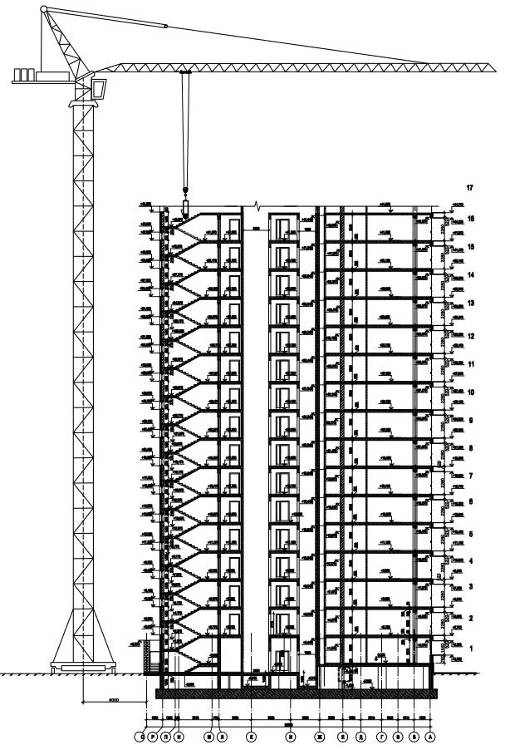

Рисунок 5.2 - Подача бадьи с бетонной смесью

.8 Подбор состава бетонной смеси производится строительной лабораторией.

.9 Для уплотнения бетонной смеси используется глубинный вибратор ИВ-78 с радиусом вибрирования 40 см.

.10 Все работы по организации строительных процессов выполняются по СП 48.13330.2011 «Организация строительства»

.11 Состав каждого звена, выполняющего определенный вид работ выбираем по ЕНиР (см. таблицу 6.7.1) :

для разгрузочных работ по ЕНиР Е1 «Внутрипостроечные транспортные работы»;

для опалубочных работ по ЕНиР Е4 «Здания и промышленные сооружения»;

для арматурных работ по ЕНиР Е4 «Здания и промышленные сооружения»;

для бетонных работ по ЕНиР Е4 «Здания и промышленные сооружения»;

5.12 Технико- экономические показатели приведены в п. 6.7 пояснительной записки.

6. Технология выполнения работ.

6.1 Опалубочные работы.

.1.1 Основными составляющими опалубки лестничного марша являются элементы, представленные на рисунке 6.1:

опалубка ступеней;

стойки опалубки (инвентарные телескопические стойки);

опорные стойки из бруса 100×100 мм;

прогоны из бруса 150×100 мм;

листы фанеры толщиной 18 ÷ 21 мм (либо деревянные щиты).

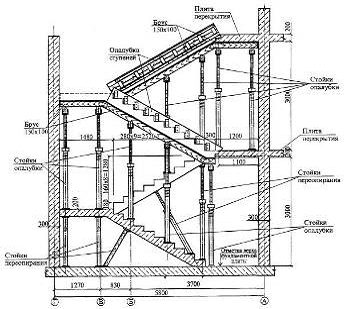

Рис. 6.1 - Вариант установки основных элементов опалубки лестничного марша

Поддерживающая конструкция опалубки лестничного марша состоит из одного или двух рядов прогонов из брусьев сечением 150×100 мм, опирающихся на деревянные опоры (опорные стойки из бруса 100×100 мм) или стальные опоры (инвентарные телескопические стойки).

Однако наклонное положение плит лестничного марша затрудняет размещение опор на наклонной части лестницы, располагающихся вертикально в соответствии с вертикальным давлением бетона, а это, в свою очередь, затрудняет установку брусьев на оголовки опор. В связи с этим иногда предпочитают наклонное положение опор, при этом под нижней поверхностью плит лестничного марша они стоят вертикально.

Опалубка нижней стороны плит лестничного марша и площадок, а также боковин лестницы устраивается из досок или щитов. Кроме этого, может быть использована бакелизированная фанера толщиной 18 - 21 мм. На верхней стороне лестницы необходима опалубка для передних сторон ступенек. Она состоит из досок, крепящихся к опалубке боковин короткими прижимными брусками.

Особое внимание следует уделять тщательному креплению стоек с прогонами и наклонных брусьев в целях обеспечения восприятия сдвигающих усилий.

Опалубка ступеней показана на рисунке 6.2.

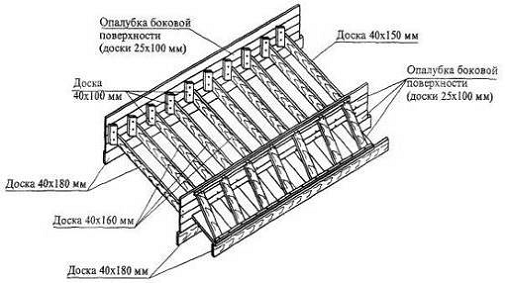

Рис. 6.2 - Опалубка ступеней лестничного марша

.1.2 Если при широких лестницах возникает опасность прогиба щитов ступенек из-за большого расстояния между конечными точками крепления, то необходимо установить посередине дополнительный брус с планками на каждой ступеньке. Схема опалубки ступеней с дополнительным бруском показана на рисунке 6.3.

Этот дополнительный элемент жесткости соединяется проволочной стяжкой с брусьями поддерживающей конструкцию. Его необходимо закрепить на нижнем конце для предотвращения сдвига вдоль лестницы. Для этого его крепят подпорками к существующим стенам. Можно также крепить к закладным, заделанным в бетон площадкам, если бетон к моменту бетонирования ступенек набрал достаточную прочность.

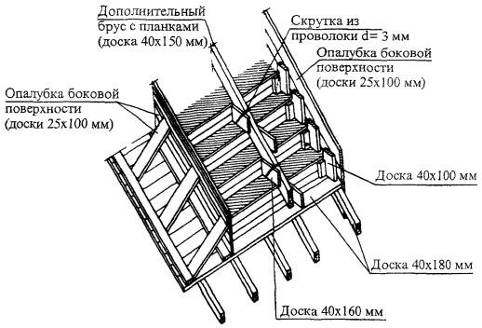

Рис. 6.3 - Опалубка ступеней лестничного марша с дополнительным бруском

.1.3 Фанера, применяемая в качестве палубы опалубки, должна иметь водостойкое покрытие, пропитку или другую обработку рабочих поверхностей. Торцы фанеры и древесные материалы формирующих элементов опалубки должны быть защищены от механических повреждений и проникновения влаги герметиком.

.1.4 Установку элементов опалубки лестничных маршей выполнять в следующей технологической последовательности:

выставить временное инвентарное ограждение по всему периметру перекрытия с ограждением всех монтажных проемов, а также проемов лифтовых шахт и лестничных клеток;

установить на нижележащий лестничный марш инвентарные телескопические стойки опалубки или, там где это невозможно, стойки из бруса 100×100 мм, а по ним укладывать прогоны из бруса сечением 150×100 мм (поперек лестничного марша);

при помощи винтовых устройств инвентарных стоек выставить прогоны по высоте, прогоны укладывать с инвентарных площадок монтажника Н = 1,5 м;

на прогоны внахлестку уложить брусья сечением 100×150 (h) мм (вдоль лестничного марша). Схема расстановки опорных стоек и раскладки опорных брусьев в продольном и поперечном направлениях показана на рисунке 6.4;
