Техническое обслуживание и ремонт рулевого управления с гидроусилителем автомобиля ГАЗ-3302

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ЧЕЛЯБИНСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ СРЕДНЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ (СРЕДНЕЕ СПЕЦИАЛЬНОЕ УЧЕБНОЕ ЗАВЕДЕНИЕ) «ЧЕЛЯБИНСКИЙ ТЕХНИКУМ ПРОМЫШЛЕННОСТИ И ГОРОДСКОГО ХОЗЯЙСТВА ИМ. Я.П.ОСАДЧЕГО»

Техническое обслуживание и ремонт рулевого управления  с гидроусилителем автомобиля ГАЗ - 3302

СОДЕРЖАНИЕ

Введение:

. Назначение, устройство, принцип работы: Рулевого управления с гидроусилителем

.1 Назначение рулевого управления с гидроусилителем

.2 Устройство рулевого управления с гидроусилителем

.3 Принцип работы рулевого управления с гидроусилителем

. Техническое обслуживание рулевого управления с гидроусилителем

.1 Технического обслуживания рулевого управления с гидроусилителем

.2 Организация и оборудование рабочего места по техническому

обслуживанию рулевого управления с гидроусилителем

. Ремонт рулевого управления с гидроусилителем

.1 Раскрыть основные неисправности рулевого управления с

Гидроусилителем

.2 Описать разборку рулевого управления с гидроусилителем, рассмотреть процесс ремонта и сборки

.3 Разработать технологическую карту

. Охрана труда

.1 Перечислить, используя инструкции, основные правила техники безопасности при ремонте автотранспортных средств и на рабочем участке

. Экономическая часть

. Заключение

. Библиографическое описание документов

ВВЕДЕНИЕ

Газе́ль - серия российских малотоннажных автомобилей, производившихся на Горьковском автомобильном заводе с 20 июля 1994 года до весны 2010 года. Сборка автомобилей семейства «Газель» из российских машинокомплектов («отвёрточная сборка») производилась также на нескольких предприятиях стран СНГ и дальнего зарубежья. В январе 2003 года семейство «Газель» прошло рестайлинг (т. н. модель второго поколения) и внешне отличалось от ранней серии новым оперением, решёткой радиатора, бампером и светотехникой. В августе 2005 года была произведена миллионная «Газель». В настоящее время сохраняется ограниченный выпуск бюджетной «Газели-Стандарт» с кабиной образца 2003 года и частичной модернизированными узлами и агрегатами. Автомобили «Газель» относятся к классу Н1 (М1) с разрешённой максимальной массой, не превышающей 3500 кг, что позволяет управлять ими (кроме микроавтобусов) при наличии водительских прав «легковой» категории «В»; также на «Газель» не распространяется ограничение знака 3.4 «Движение грузовых автомобилей запрещено». Однако в Москве на «Газель» распространяются требования на наличие разрешений и пропусков для грузоперевозок в пределах Третьего транспортного кольца.

Для управления микроавтобусом «Газель» требуется «автобусная» категория «D». По итогам ежегодного исследования «Лучшие российские марки» проводившегося в девятый раз компанией Interbrand Zintzmeyer&Lux, марка «Газель» заняла 29-е место, опередив в своей категории марки Лада и КамАЗ (соответственно 34-е и 35-е места). Стоимость марки «Газель» в 2008 году составила $139000 или 3,56 млн руб.

Для управления микроавтобусом «Газель» требуется «автобусная» категория «D».

По итогам ежегодного исследования «Лучшие российские марки» проводившегося в девятый раз компанией Interbrand Zintzmeyer&Lux, марка «Газель» заняла 29-е место, опередив в своей категории марки Лада и КамАЗ (соответственно 34-е и 35-е места). Стоимость марки «Газель» в 2008 году составила $139000 или 3,56 млн руб.

В 2009 году для поддержания продаж правительство Нижегородской области приняло дополнительные меры, благодаря которым общий объём субсидий стал достигать 26 % для моделей с цельнометаллическим кузовом.

С февраля 2010 года началось производство качественно улучшенной[2] версии автомобиля «Газель-Бизнес»; у официальных дилеров продажи стартовали 25 февраля.

Весной 2013 года начался выпуск машины нового поколения «Газель Next».

Целью данной письменной экзаменационной работы является:

. Углубление полученных теоретических знаний и их практическое применение при обслуживании, ремонте рулевого управления с гидроусилителем

Для достижения цели поставлены задачи:

. Развить навыки самостоятельной работы с учебной технической и

справочной литературой, нормативными документами;

2. Овладеть навыками самостоятельного анализа при определении всего комплекса мероприятий при техническом обслуживании и ремонте рулевого управления с гидроусилителем

. Рассмотреть порядок по определению основных неисправностей и методу их устранения.

. Сделать выводы по результатам описываемой работы.

1. Назначение, устройство, принцип работы: рулевого  управления с гидроусилителем

.1 Назначение рулевого управления с гидроусилителем

Рулевого управления предназначена для создания крутящего момента на рулевом колесе.

Чтобы уменьшить усилия, затрачиваемые при повороте рулевого колеса, смягчения ударов, передающихся на рулевое колесо при наезде управляемых колес на неровности дороги, и повышения безопасности при разрыве шин переднего колеса, в конструкцию рулевого управления некоторых автомобилей вводят специальные гидроусилители.

Рулевой механизм является основой рулевого управления, где он выполняет следующие функции:

увеличение усилия, приложенного к рулевому колесу;

передача усилия рулевому приводу;

самопроизвольный возврат рулевого колеса в нейтральное положение при снятии нагрузки.

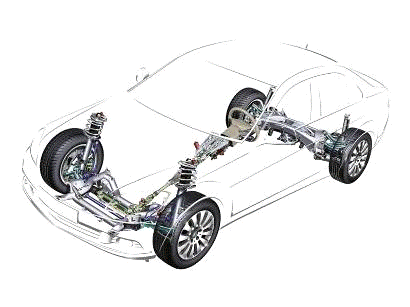

.2 Устройство - рулевого управления с гидроусилителем

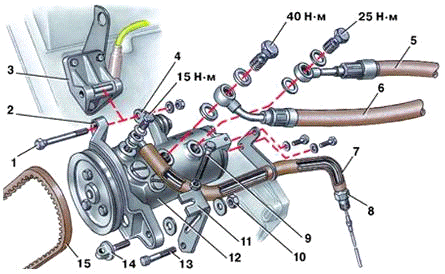

Основные части гидроусилителя руля автомобиля

Корпус

Корпус золотника

Крышки

Винт

Золотник

Упорные шариковые подшипники

Плунжеры

Пружины плунжеров

Регулировочная гайка

Шариковая гайка

Шарики

Поршень с зубчатой рейкой

Кольца поршня

Зубчатый сектор с валом

Регулировочный винт

при прямолинейном движении - золотник за счёт плунжеров и пружин удерживается в нейтральном положении, при этом все каналы открыты. Масляный насос получает вращение от коленчатого вала через ремённую передачу и накачивает масло в усилитель. Из усилителя масло уходит на слив в бачок гидроусилителя.

При повороте - при вращении руля винт вращается и вкручивается в шариковую гайку. При этом он смещается вместе с золотником и подшипниками и смещает плунжеры, сжимая пружины. Как только подшипники упрутся в корпус, винт с золотником перестанет смещаться, а смещаться начнёт шариковая гайка с поршнем и рейкой, при этом как бы накручиваясь на винт. При смещении золотника центральный канал от насоса останется связанным с одним из боковых каналов, а другой боковой канал останется связанным с каналом слива. При смещении поршня усилие будет передаваться от рейки сектору, а от него через вал сошке. Так как центральный канал от масляного насоса связан с одним из боковых каналов,

то масло пойдёт из него в одну из полостей гидроцилиндра и будет давить на поршень, помогая смещать его и облегчая усилие, прилагаемое на рулевое колесо.

При прекращении вращения руля - винт перестаёт вкручиваться в гайку и минимальное движение поршня передаётся на винт и золотник. Золотник возвращается в нейтральное положение. Все каналы открываются, масло от насоса начинает уходить на слив, и усилитель прекращает свою работу. Кроме того, возвращению золотника в нейтральное положение способствуют пружины, давящие на плунжеры и на подшипники.

При увеличении сопротивления повороту - начнёт возрастать давление в линии от насоса через золотник в одну из полостей гидроцилиндра. Эта линия связана с полостью между плунжерами, где находятся пружины. Повышенное давление будет давить на плунжеры, а они - на подшипники. Плунжеры будут стараться вернуть золотник в нейтральное положение. Часть масла начнёт уходить на слив, а водитель почуствует дополнительное сопротивление вращению руля - следящее действие за усилием.

Гидроусилителя, совмещённого с продольной тягой - гидроусилитель, применяемый на автомобилях МАЗ и КрАЗ-255

Принцип работы гидроусилителя руля автомобиля КрАЗ-255:

При прямолинейном движении - золотник находится в нейтральном положении, все каналы открыты и масло от насоса уходит на слив.

При повороте - усилие от рулевого колеса передаётся через рулевой механизм на сошку. Сошка тянет шаровый палец, а он смещает стакан и золотник примерно на 1 мм. Как только стакан упрётся в корпус, усилие будет передаваться корпусу, а от него через другой шаровый палец продольной тяге и далее. Так как золотник сместился, канал от насоса остался связанным только с одной полостью цилиндра, а другая полость осталась связана с каналом слива. Масло, поступающее в цилиндр, смещает корпус за счёт давления в ту сторону, в которую его тянет сошка, облегчая водителю поворот руля. Масло, поступающее в цилиндр, давит на корпус за счёт давления, а опорой для него является поршень и шток, соединенные с балкой переднего моста.

При прекращении поворота руля - золотник возвращается в исходное положение за счёт остаточного давления масла, которое давит на торец золотника. Торцевая полость золотника связана с основным каналом отверстием в бурте.

При увеличении сопротивления повороту - растёт давление в усилителе, которое действует и на торцевую поверхность золотника и старается вернуть его в исходное положение, создавая дополнительное сопротивление на рулевом колесе. Следящее действие осуществляется по принципу остановки вращения руля.

1.3 Принцип работы: рулевого управления с гидроусилителем

Принцип работы гидроусилителя руля

Необходимость снизить усилие, которое водители прилагают к рулевому колесу, и привело к появлению усилителей.

Сейчас мы будем рассмотривать принцип работы гидроусилителя

руля, его устройство и рекомендации по эксплуатации.

Гидравлический усилитель руля (ГУР) обеспечивает комфорт и повышает безопасность движения. Если происходит разрыв передней шины, он помогает сохранить контроль над авто. Надёжность ГУР зависит от его своевременного обслуживания.

Гидроусилители большое распространение получили благодаря тому, что кроме основной функции они:

сохраняют возможность управление автомобиля при выходе усилителя из строя;

смягчают удары, передающиеся на руль от неровной дороги, снижается утомляемость водителя и помогает удержать руль при разрыве передней шины;

уменьшается передаточное отношение рулевого механизма, между его крайними положениями снижается количество оборотов руля, увеличивая маневренность;

обеспечивает кинематическое следящее действие и «чувство дороги»

Чтобы гидроусилитель раньше времени не вышел из строя, нужно следить, чтобы он был в норме и соблюдать требованиям инструкции по эксплуатации автомобиля

2. Техническое обслуживание рулевого управления с  гидроусилителем

.1 Технического обслуживания рулевого управления с  гидроусилителем

Рулевое управление - это такая система, которая следит за направлением движения автомобилей при помощи рулевого колеса. В нашей статье поговорим про техническое обслуживание и технический ремонт рулевого управления с гидроусилителем.

Для начала хочется перечислить основные признаки неисправности управления руля:

стуки в рулевом управлении,

заедание в рулевом механизме или тугое вращение рулевого колеса,

люфт ход (повышенный свободный) рулевого колеса.

Повышенный свободный ход рулевого колеса может быть по следующим причинам: нарушение регулировки зацепления ролика или червяка повышенный износ данных деталей, в шарнирах рулевых тяг передних колес могут быть зазоры, износ оси маятникового рычага или втулок, ослабление крепления кронштейна маятникового рычага или картера рулевого механизма. Чтобы определить зазоры в шарнирах рулевых тяг, мы рекомендуем одному человеку быстрыми движениями поворачивать руль влево-вправо, а второму на визуально или ощупь выявлять зазоры, прижатием пальцев к двум деталям, которые соединяют шарнир. Если перемещается одна из деталей соединения, а вторая является неподвижной, то имеет место люфт; если же будут перемещаться две детали вместе, то люфт отсутствует.

Определить люфт в соединениях шарниров можно через перемещения тяги продольно руками. Если, к примеру, продольная тяга придвигается вместе с сошкой, то люфта в таком шарнирном соединении нет.

Если обнаружен даже небольшой зазор в шарнире его надо устранить, поменяв шарнир. Нарушение регулировки зацепления ролика и червяка или увеличенный их износ тоже могут быть определены при резком покачивании колеса руля (влево-вправо от среднего положения), если будут возникать стуки в рулевом механизме, то нарушение имеет место. Также это можно сделать непосредственно, через прокачку сошки рулевого привода рукой. Такая неисправность регулировки зацепления ролика и червяка в большинстве случаев устраняется заменой деталей. Износ оси маятникового рычага или втулок определяется по стукам и скрипу при повороте колес влево и вправо, а также при прямом покачивании маятникового рычага вниз и вверх.

Неисправность можно устранить через подтяжку гайки оси маятникового рычага или замену изношенных деталей.

Ослабление крепления кронштейна маятникового рычага и картера рулевого механизма - устраняется подтяжкой соответствующих гаек и болтов.

В случае течи смазки из картера руля, которая может быть вызвана износом сальника червяка или вала сошки, повреждения прокладок или ослабления прилегания крышки картера. Дефект устраняется заменой поврежденных прокладок или изношенных сальников, также надо подтянуть разболтавшиеся детали.

На машинах с гидравлическим усилителем руля люфт надо проверять при работающем моторе.

Зачастую, рулевой механизм с гидроусилителем обуславливается высокой надежностью и при эксплуатации машины не требует постоянного обслуживания. Даже если будет произведен отказ насоса усилителя, движение на машине можно продолжать, однако для поворачивания руля в таком случае надо будет приложить значительно больше усилий, чем в случае с автомобилем без гидроусилителя. Причина полного выхода из строя гидроусилителя руля чаще всего - обрыв приводного насосного ремня. Поэтому нужно регулярно проверять состояние ремня - он может быть слабо натянут или изношен. Одним из признаков слабого натяжения является появление обратного толчка (отдачи) на руле. Лучше всего это заметно, когда машина трогается с места, тут колеса повернуты до отказа. Постоянно надо поддерживать на нужном уровне количество жидкости в усилителе. Если это нужно, то долейте жидкость марки, указанной в руководстве пользования.

Надо учесть, что жидкость, которую используют на автоматических коробках передач не всегда пригодна гидроусилителям.

В продаже имеется много разных марок жидкостей. Неподходящая жидкость может испортить все сальники в системе. Потому как жидкость используется не только в роли рабочего тела гидросистемы, но и в роли смазочного материала, весьма важно, чтобы ее уровень не был ниже нормы, в противном случае может выйти из строя насос. Следить надо также и за чистотой работающий жидкости. Просроченная или грязная жидкость быстро разрушит уплотнения гидросистемы и насос, которые расположены на реечном механизме, а ремонт может занять у вас много времени. Менять саму жидкость надо не очень часто.
