обозначается или c). Термический к.п.д. этого цикла будет тем больше, чем больше степень повышения давления, т.е. чем выше скорость движения самолета, обусловливающая динамическое давление (напор) потока воздуха, превращающееся при торможении в диффузоре в статическое давление. С увеличением скорости движения двигателя возрастает количество воздуха, проходящего через двигатель. Это дает возможность сжигать в камере сгорания больше топлива, что сопровождается ростом мощности двигателя. Для получения зависимости термического к.п.д. цикла ПВРД от скорости движения самолета подставим выражение для адиабатного процесса сжатия

в выражение

Если обозначить скорость набегающего на самолет потока воздуха через v1, а скорость движения воздуха на входе в камеру сгорания через v2, то можно записать, что

где i1 и i2 – энтальпия воздуха соответственно на входе в диффузор и после него.

Пренебрегая скоростью в камере сгорания (v2 << v1), получаем

v12

146

Отметим, что зависимость степени повышения давления от скорости полета определяется соотношением

С уменьшением скорости экономичность и тяга резко падают, а при скорости полета, равной нулю (взлет самолета), степень повышения давления в ПВРД будет равна нулю, термический к.п.д. этого двигателя также будет равен нулю и двигатель просто не будет работать. Поэтому для запуска аппаратов с такими двигателями требуются специальные стартовые ускорители с целью сообщения начальной скорости. Для разгона применяются, чаще всего, пороховые двигатели. При современных скоростях полета

степень сжатия воздуха в диффузоре весьма мала и сообразно с этим t 1 1 k 1 очень

низок к.п.д. двигателя (около 3-4% при скорости 900-1000 км/час). ПВРД использовались главным образом на самолетах-снарядах, т.е. на беспилотных самолетах одноразового действия с большими скоростями полета. Конструктивная простота, малые габариты и малый вес делают этот тип двигателей перспективным для самолетов, летающих со скоростями, в 2-3 раза превышающих скорость звука, Предпринимаются также попытки использования ПВРД для вращения несущего винта вертолетов, устанавливая их на концах его лопастей.

Цикл ПуВРД

В пульсирующих ВРД поступление воздуха в камеру сгорания в период сгорания прекращается при помощи специальных распределительных устройств. Это приводит к тому, что процесс сгорания и истечение газов (продуктов сгорания) в этих двигателях имеют прерывистый характер, благодаря чему тяга создается отдельными чередующимися импульсами.

В 1906 г. русский инженер В.В.Караводин изобрел и запатентовал "Аппарат дли получении пульсирующей струи газа значительной скорости вследствие периодических взрывов горючих смесей". По схеме, совершенно аналогичной этому аппарату, в Германии во время второй мировой война были построены ПуВРД, устанавливаемые на самолетах-снарядах (ФАУ-1), В 1909 г. Антонович предложил идею и схему ПуВРД и получил патент на летательный аппарат тяжелее воздуха с этим двигателем.

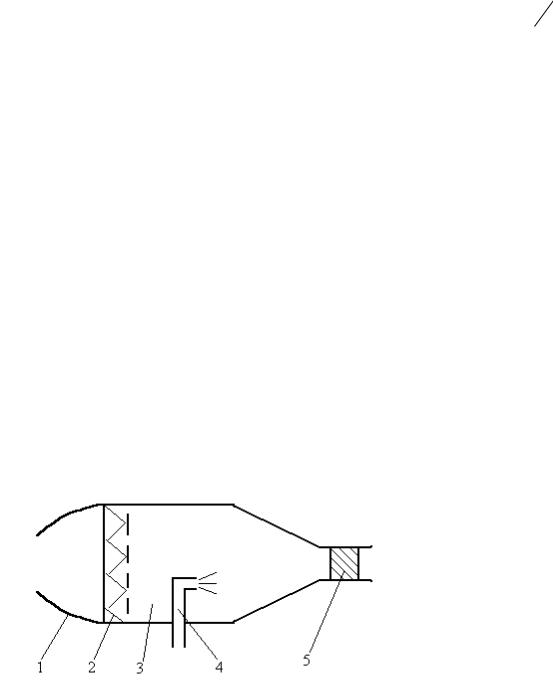

Конструктивное устройство ФАУ-1

показано на рис. Во входном устройстве 1 имеются специальные клапаны 2 в виде лепестков. При сообщении двигателю скорости, скоростной напор преобразуется в давление и когда топливо, подаваемое в камеру сгорания 3, через форсунку 4, принудительно воспламеняется, лепестки закрывают вход и горение происходит практически при

постоянном объеме. Продукты сгорания разгоняются в длинной выхлопной трубе и, приобретая кинетическую энергию, затем за счет своего скоростного напора создают

147

разрежение в камере сгорания, лепестки открывают вход и скоростной напор сжимает новую порцию воздуха в камере сгорания, цикл повторяется. Частота циклов 50 герц.

Цикл ПуВРД аналогичен циклу ГТУ со сгоранием при v = const.

q1

2

2

Линия 1-2 - сжатие воздуха во входном диффузоре; 2-3 - изохорный подвод тепла в камере сгорания; 3-4 - разгон выхлопных газов в трубе; 4-1 - условная линия выброса в атмосферу и охлаждения в ней при атмосферном давлении продуктов сгорания.

Аналитически

где πд - степень повышения давления воздуха в диффузоре; λ - степень повышения давления в процессе сообщения теплоты в камере сгорания

при v = const/

ПуВРД можно применять при меньших скоростях полета, чем ПВРД, но ненадежная работа клапанов в условиях высоких температур и неспособность на больших скоростях развивать требуемую тягу при приемлемых размерах ограничивает возможности его применения в авиации.

Цикл ТРД

Турбореактивные двигатели в настоящее время являются основными двигателями дли военных самолетов различного целевого назначения, обладающих как сверхзвуковыми, так и значительными дозвуковыми скоростями полета, В 1909 г. Н.Герасимов запатентовал реактивный двигатель, который, имея все основные элементы ТРД, явился прототипом последнего, В 1923 г. В.И.Базаров предложил схему газотурбинного авиационного двигателя с центробежным компрессором и со сгоранием при постоянном давлении. Турбина служит для привода компрессора и воздушного винта. Меньшая часть воздуха из компрессора поступает непосредственно в камеры сгорания, а большая часть воздуха примешивается к продуктам сгорания: для понижения их температуры до величины, допускаемой жаропрочностью материала лопаток турбины. Такая организация рабочего процесса лежит в основе всех современных ПД.

148

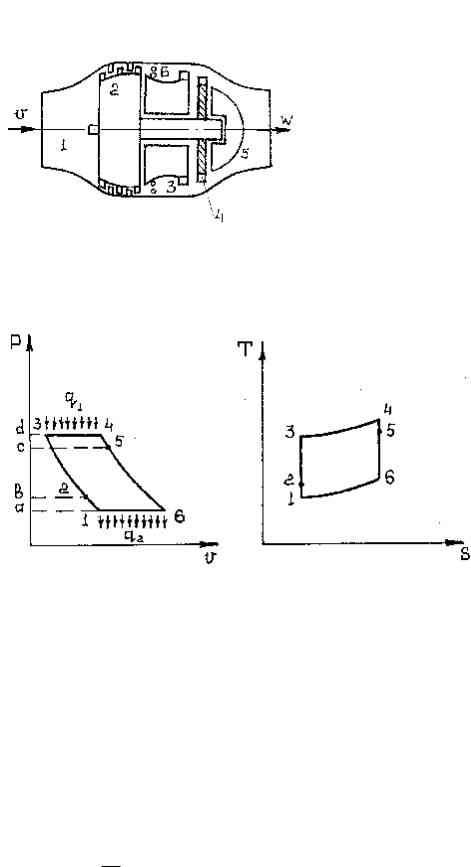

На рис. приведена принципиальная

происходит преобразование скоростного напора воздуха в давление. В компрессоре 2 (2-3) осуществляется адиабатное сжатие воздуха, после чего в камере сгорания 3 (3- 4) к нему подводится тепло при постоянном: давлении посредством топлива, подводимого через форсунки 6. Горячие газы, расширяясь адиабатно на газовой турбине 4 (4-5) совершают работу, потребляемую компрессором 2 и агрегатами. По выходе из турбины газ попадает в реактивное сопло 5 (5-6), в ко-

тором происходит дальнейшее его расширение и преобразование потенциальной энергии давления в кинетическую; давление газа при этом уменьшается до атмосферного. При этом скорость газов доходит до 600-700

м/с.

Работа на сжатие воздуха в диффузоре, эквивалентна пл. а12b. Если пренебречь работой агрегатов, то пл. b23d ,

эквивалентная работе компрессора, равна пл. c54d , которая соответствует работе, получаемой на турбине. Если же работа,

потребляемая агрегатами, значительна, то пл. c54d больше в23d.

В результате разгона газа в реактивном сопле ему сообщается кинетическая энергия, эквивалентная пл. а65с, а на двигателе развивается реактивная сила (тяга), распределенная по элементам поверхности турбины и реактивного сопла. Энергия, соответствующая пл. 123456, расходуется на продвижение аппарата в атмосфере. Причем, анергия, затрачиваемая на преодоление сопротивления трения о воздух, эквивалентна разности пл. a64d – a13d как разность энергий: полученной при расширении и затраченной при сжатии.

Из сказанного следует, что цикл ТРД принципиально ничем не отличается от цикла ГТУ со сгоранием при p = const. Следовательно, полученные ранее соотношения здесь также применимы.

где p3 - общая степень повышения давления в диффузоре и компрессоре. p1

Очевидно, что чем выше скорость полета, тем выше степень повышении давления во входном диффузоре, а, следовательно и общая степень повышения давления, тем больше к.п.д. цикла ТРД.

149

В настоящее время эти двигатели все в большей степени применяются и для гражданских скоростных самолетов, имеющих скорости полета примерно от 800 км/час и выше.

РАКЕТНЫЕ ДВИГАТЕЛИ

В реактивных двигателях химическая энергия топлива преобразуется в кинетическую энергию струи рабочего вещества (газа), расширяющегося в соплах. Эта струя создаѐт силу тяги за счет реактивного действий рабочего тела, вытекающего из двигателя в сторону, противоположную направлению движения летательного аппарата. Все реактивные двигатели можно разделить на две основные категории - ракетные двигатели и воздушно-реактивные двигатели. Вам же предстоит ознакомиться с основными принципами термодинамического анализа циклов ракетных двигателей. Известно, что ракета несѐт на борту запас как топлива, так и окислителя, необходимого для сгорания топлива (жидкий кислород, озон, перекись водорода, азотная кислота и др.). Следовательно, ракетные двигатели пригодны для работы, как в атмосфере, так и в космическом пространстве.

Ракетные двигатели подразделяются на двигатели с химическим топливом и ядерные ракетные двигатели (ЯРД). В свою очередь двигатели с химическим топливом делятся на две основные группы - ракетные двигатели с твердым топливом (РДТТ) и жидкостные ракетные двигатели (ЖРД).

Цикл РДТТ

В ракетных двигателях с твердым топливом в качестве топлива используются баллистические пороха и смесевые топлива. И те, и другие состоят из однородной смеси горючих веществ (углерод, водород) и окислителя (кислорода).

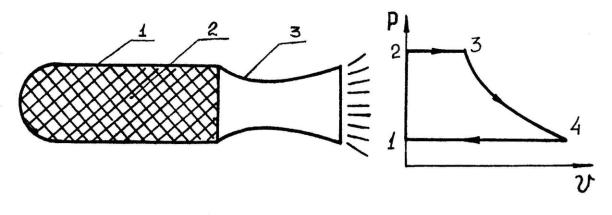

Пороховые ракеты применялись в Китае для различных целей ещѐ около 5000 лет тому назад. Впервые русские пороховые ракеты, как фейерверочные, так и боевые, были подробно описаны О. Михайловым в 1607-1621 г.г. В 1680 г. в Москве было учреждено специальное "ракетное заведение" для производства пороховых ракет. В начале прошлого столетия А. Д. Засядко, а позднее в 1845-1867 г.г. К. И. Константинов существенно усовершенствовали и разработали новые образцы пороховых ракет. В 1881 г. революционер-народоволец Н. И. Кибальчич незадолго до своей казни впервые разработал проект управляемого летательного аппарата тяжелее воздуха, для которого в качестве двигательной установки им был предусмотрен пороховой ракетный двигатель. Подобного рода двигатели различают по форме заряда - с зарядом торцового горения, трубчатой формы, с звездообразным каналом, крестообразной формой и т. п. Топливо воспламеняется при запуске ракеты и постепенно выгорает, образуя газообразные продукты сгорания, истекающие из сопла. На рисунке представлена схема РДТТ, где 1-
