8. Особенности собственных нужд аэс с реакторами бн.

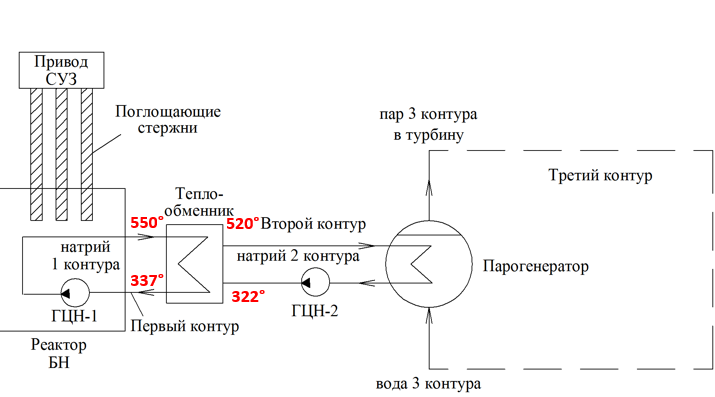

БН – быстрый нейтронный реактор

Особенности подключения ТСН и РТСН на АЭС с реактором БН-600

• К каждому генератору подключаются по 1 рабочему ТСН мощностью по 25 МВА.

• На 3 рабочих ТСН приходится 1 РТСН мощностью 32 МВА.

Особенности питания ГЦН на АЭС с реактором БН-600

• 3 ГЦН-1 мощностью по 5 МВт каждый с электроприводом (АЭД с ФР);

• 3 ГЦН-2 мощностью по 2,5 МВт каждый с электроприводом (АЭД с ФР).

• Все ГЦН – регулируемые. Необходимость регулирования – поддержание неизменного подогрева натрия при колебаниях мощности реактора.

Особенности питания ГЦН на АЭС с реактором БН-600

ГЦН-1 и ГЦН-2 являются регулируемыми и поэтому запитываются от тех секций, к которым подключены дизель-генераторы.

При этом возможен пуск дизель-генераторов с ГЦН на пониженной частоте вращения для расхолаживания реактора.

В отличие от других реакторов АЭС, где ГЦН относились к третьей группе (нормальной эксплуатации), в случае реактора БН-600 оба ГЦН являются потребителями второй группы (надёжного питания).

Особенности привода пн на аэс с реактором бн-600

На реактор:

- 9 (6 рабочих и 3 резервных) питательных насосов с электроприводом по 3200 кВт;

- 3 аварийных питательных насоса с электроприводом по 400 кВт, подключены к секциям надёжного питания.

Аэс (реактор бн)

Особенности сн аэс с реактором бн-600

• Имеется значительная доля мощности СН, расходуемая на электрообогрев натрия.

• На Белоярской АЭС на нагрев натрия уходит около 26 МВт, т.е. около 4% электроэнергии всех генераторов:

Р_{обогрев}/Р_блока = 26/600 = 4%

9. Особенности собственных нужд гэс и гаэс.

ГАЭС – гидроаккумулирующая электростанция

• Ввиду простоты технологического процесса производства электроэнергии на ГЭС, расход на собственные нужды значительно меньше, чем на ТЭС и АЭС, и составляет 0,5–3% от установленной мощности. Меньшие значения относятся к агрегатам большей мощности ГЭС.

• Для ГЭС характерна большая доля общестанционной нагрузки по сравнению с агрегатной.

• Доля агрегатных СН составляет не более 30% от суммарного потребления на собственные нужды.

Агрегатные сн

Потребители агрегатных СН располагаются в непосредственной близости от агрегата и питаются на напряжении 0,4 кВ и реже 6,3 кВ.

Потребителями агрегатных СН являются:

• насосы технического водоснабжения агрегатов – смазка турбинных подшипников, маслоохладители подпятника и подшипников гидрогенератора, воздухоохладители гидрогенератора;

• маслонасосы и компрессоры зарядки маслонапорной установки (МНУ) и системы регулирования гидротурбины;

• насосы откачки воды с крышки турбины из-за протечек в проточной части гидроагрегата;

• вентиляторы и насосы системы охлаждения трансформаторов;

• вспомогательные устройства системы возбуждения.

Общестанционные сн

Потребители общестанционных СН относятся ко всем станции в целом и питаются на напряжении 0,4 кВ.

К потребителям общестанционных собственных нужд относятся:

• насосы системы пожаротушения;

• противодымная вентиляция;

• механизмы закрытия дроссельных затворов напорных трубопроводов и щитов на выходе отсасывающих водоводов;

• механизм затворов холостых водосборов;

• насосы откачки воды из тоннелей плотины;

• насосы хозяйственного водоснабжения;

• электроотопление;

• потребители ОРУ;

• электроосвещение;

Особенности питания ГЦН на АЭС с реакторами РБМК-1000

• Для реактора РБМК-1000 используются 8 ГЦН (6 рабочих и 2 резервных) мощностью по 5,5 МВт каждый с электроприводом (АЭД с КЗР).

• ГЦН подключаются на секции нормальной эксплуатации по 2:

секция А: 1 раб + 1рез

секция В: 2 раб

секция С: 2 раб

секция D: 1 раб + 1рез

Особенности питания ГЦН на АЭС с реакторами РБМК-1000

Для ВВЭР и РБМК по-разному решается вопрос выбора числа ГЦН и их резервирования.

• Для ВВЭР каждый ГЦН обслуживает свою петлю. Большой диаметр ГЦН каждой петли делает ненужным установку резервного ГЦН.

• Для РБМК, наоборот, ГЦН каждой половины реактора работают с общим коллектором. Это вынуждает предусматривать резервные ГЦН.

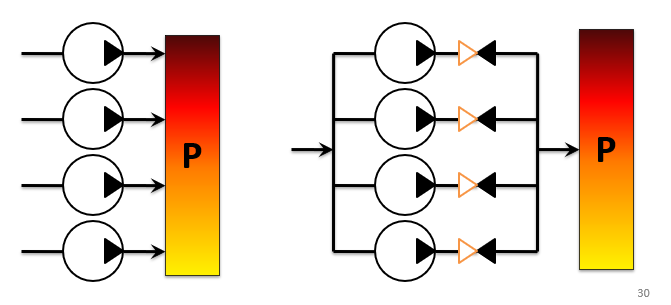

Пояснение

ВВЭР-1000 РБМК-1000

Особенности привода ПН на АЭС с реакторами РБМК-1000

• На каждый блок – по 2 питательных насоса мощностью по 5 МВт с электроприводом (АЭД с КЗР).

• Применение турбопривода затруднено в связи с радиоактивностью пара.

потребители ремонтных мастерских.

Электрическая схема сн гэс (гаэс)

Электрическая схема собственных нужд ГЭС (ГАЭС) может выполняться либо с одним напряжением 0,4 кВ, либо с двумя напряжениями – 6 (10) и 0,4 кВ.

Несмотря на отсутствие в системе СН мощных электродвигателей 6 кВ, наличие напряжения 6 кВ определяется:

• общей мощностью потребителей,

• значительной удалённостью общестанционных потребителей от источников питания.

Для питания СН ГЭС (ГАЭС) необходимо предусматривать не менее двух независимых источников питания.

2 принципа питания агрегатных и общестанционных рабочих ТСН:

• раздельное питание (например, СШГЭС)

• объединённое питание (например, ЛГАЭС)

Источники гарантированного питания на гэс

• На ГЭС предусматривается установка аккумуляторных батарей в качестве источника оперативного постоянного тока для питания устройств управления, связи, сигнализации, РЗА и аварийного освещения.

• Для обеспечения автономного электроснабжения на ГЭС допускается установка дизель-генераторов.

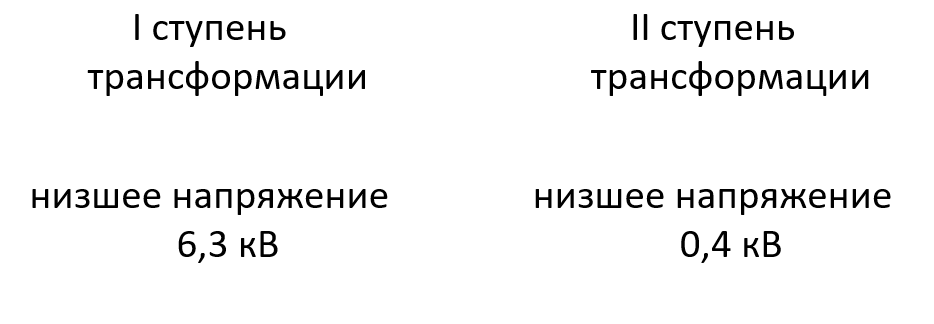

10. Выбор рабочих и резервных трансформаторов сн первой ступени трансформации.

где ΣР_расч.д – суммарная расчётная активная мощность электродвигателей 6,3 кВ рабочих и резервных механизмов СН, кВт;

ΣS_расч.т2 – суммарная расчётная мощность трансформаторов 6/0,4 кВ II ступени, кВА.

Р_расч.д = К_згрР_ном.д

где К_згр – коэффициент загрузки двигателя;

Р_ном.д – номинальная активная мощность двигателя.

S_расч.т2 = К_згрS_ном.т2

где К_згр – коэффициент загрузки трансформатора 6/0,4 кВ;

S_ном.т2 – номинальная мощность трансформатора 6/0,4 кВ

Номинальная мощность ТСН, РТСН I ступени трансформации выбирается ближайшей большей расчётной мощности S_расч.т1.

Как правило, мощность РТСН принимается равной мощности ТСН.

В случае неуспешного самозапуска мощность РТСН увеличивают на 1 ступень.

Иногда РТСН вынужденно выбирают с большей мощностью, чем ТСН. Это происходит в следующих случаях:

1) РТСН подключается к РУ-110 кВ и из соображений надёжности должен иметь расщепленную обмотку. Для данного напряжения выпускаются РТСН с минимальной мощностью 25 МВА;

2) РТСН подключается к РУ-220 кВ. Для данного напряжения выпускаются РТСН с минимальной мощностью 32 МВА;

3) РТСН подключается к РУ-330 кВ. Для данного напряжения выпускаются РТСН с минимальной мощностью 40 МВА.

11. Выбор рабочих и резервных трансформаторов сн второй ступени трансформации.

Расчётная нагрузка ТСН второй ступени трансформации определяется аналогично, как и для первой ступени, но суммируют мощности потребителей напряжением 0,4 кВ.

Из-за неоднородности состава электроприемников их разбивают на 4 группы:

Р_н1 – постоянно работающие двигатели единичной мощностью 70…200 кВт;

Р_н2 – периодически работающие двигатели мощностью менее 100 кВт;

Р_н3 – эпизодически работающие двигатели задвижек, колонок дистанционного управления и т.д.

Р_н4 – освещение и электрообогрев.

Далее определяют расчётную мощность:

S_расч.т2 = 0,7 ΣР_н1 + 0,35 ΣР_н2 + 0,15 ΣР_н3 + 0,85 ΣР_н4

Номинальная суммарная мощность всех ТСН энергоблока должна быть не менее расчётной мощности.

Обычно единичная мощность ТСН принимается S_ном = 1000 кВА, а соответствия расчётной мощности добиваются выбором нескольких ТСН на секцию.
