ски полностью автоматизирован, конструктор при необходимости может лишь подкорректировать некоторые параметры. Детальное описание, как работать с этой частью проекта, приведено в небольших справках, которые доступны в каждом расчетном разделе. Каждый раздел расчета представлен вкладкой: первая вкладка – это кинематический и силовой расчет привода, последняя – расчет валов и подшипников, промежуточные две – расчет механических передач, входящих в привод. Результирующие данные расчетов каждой предыдущей вкладки являются исходными данными для расчетов следующей, из чего следует, что вкладки отображают схему привода.

Ход работы:

1. Выбрать кинематическую схему механического привода в соответствии со своим вариантом из методических указаний МУ 1-2011.

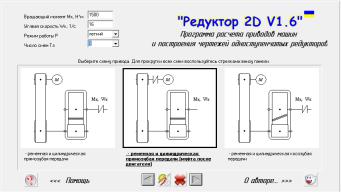

Рис. 1.1. Выбор кинематической схемы механического привода

2. В первой вкладке программы выполнить кинематический и силовой расчеты механического привода. Для этого необходимо ввести исходные данные в окно программы в соответствии со своим вариантом.

6

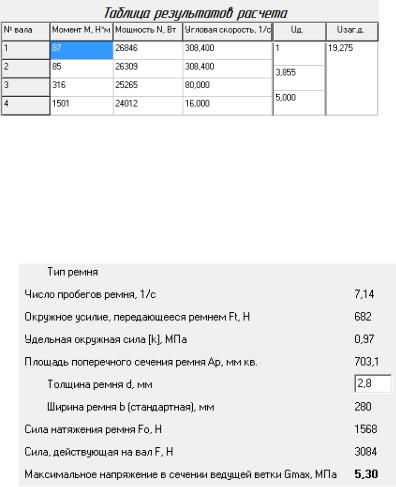

Рис. 1.2. Результаты кинематического расчета

3. Во второй вкладке выполнить расчет придачи с гибкой связью (ременной или цепной). Проконтролировать ход расчета передачи и при необходимости произвести корректировку при помощи бегунков.

4.

Рис. 1.3. Результаты расчета ременной передачи

5. В третье вкладке выполнить предварительный расчёт зубчатой передачи.

7

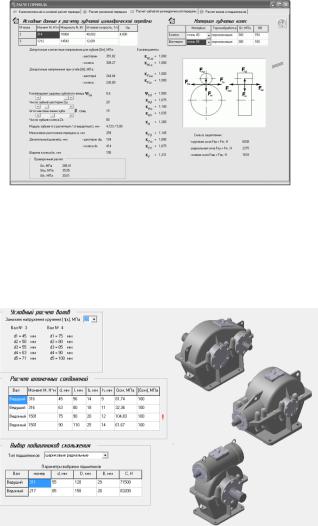

Рис. 1.4. Диалоговое окно для предварительного расчета зубчатой передачи

6. В последней вкладке выполнить предварительной расчет валов и выбрать подшипники качения.

Рис. 1.5. Диалоговое окно для предварительного расчета валов, шпонок и подшипников

Выполнив все пункты сформировать отчет по лабораторной работе в виде скриншотов диалоговых окон программы Редуктор-2D и сформулировать выводы по работе.

8

Лабораторная работа №2

Тема: «Автоматизированное проектирование зубчатой передачи»

Цель: приобретение практических навыков проектирования механических передач в компьютерной среде.

Задачи:

1.Научиться в автоматизированном режиме проводить расчет зубчатой передачи.

2.Научиться конструировать зубчатое колесо в компьютерной среде.

3.Научиться оформлять рабочий чертёж в компьютерной среде.

Теоретические сведения:

Система Валы и механические передачи 2D предназначена для проектирования:

валов и втулок;

цилиндрических и конических шестерен;

червячных колес и червяков;

шкивов зубчатоременной и клиноременной передач;

звездочек цепных передач;

зубчатых муфт (глухой и соединительной).

На простых ступенях могут быть смоделированы шлицевые, резьбовые и шпоночные участки, а также другие конструктивные элементы – канавки, проточки, пазы, лыски и т. д. Сложность модели и количество ступеней не ограничиваются. Для цилиндрических участков внешнего и внутреннего контуров могут быть подобраны подшипники и манжеты. Параметрические модели сохраняются непосредственно в чертеже и доступны для последующего редактирования средствами си-

9

стемы Валы и механические передачи 2D. При создании и редактировании может быть изменен порядок ступеней модели, отредактировано значение любого параметра ступени.

Ход работы:

1. Подключите систему «Валы и механические передачи 2D» (файл Shaft.rtw) к КОМПАС-3D (КОМПАС-График) как обычную библиотеку. Откройте или создайте в системе КОМ- ПАС-3D (или в КОМПАС-График) документ типа «Чертеж». Запустите систему «Валы и механические передачи 2D» через «Менеджер библиотек» (рис. 1) и двойным щелчком мыши выберите режим работы с системой: «Построение модели».

Рис. 2.1. Диалоговое окно «менеджера библиотек»

Нажмите на панели управления системы Валы и механические передачи 2D кнопку «Новая модель». Откроется окно Выбор типа отрисовки модели. Выберите вариант отрисовки: В разрезе. Щелчком мыши в поле активного документа КОМПАС укажите точку, которая будет началом отсчета создаваемой локальной системы координат. Главное окно системы Валы и механические передачи 2D вновь появится на экране.

2.На поле фрагмента курсор примет форму крестика. Нажать левую клавишу мыши и вызвать меню, в котором активировать поле «Шестерня цилиндрическая зубчатой передачи».

3.Выполнить запуск расчета цилиндрической передачи, геометрический расчет (рис. 2.2) и расчет передачи по межосевому расстоянию.

10
