Материал: Системы компьютерной поддержки инженерных решений. методические указания к выполнению лабораторных работ. Демидов А.В

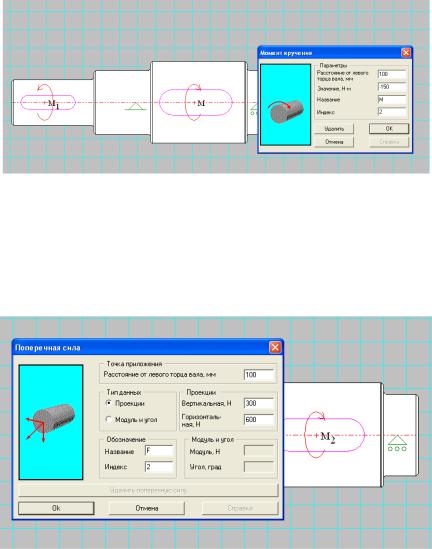

Рис. 4.8. Действие крутящего момента

Приложить по оси вала, где действует крутящий момент М2 (рис. 4.9), силы, действующие в зубчатой передаче (окружное усилие Рt, осевое усилие Ра, осевое усилие Рr). Для этого в открывшемся окне «поперечная сила» ввести значения: вертикальная – Рr, горизонтальная – Рt.

Рис. 4.9. Нанесение усилий окружного и радиального

На рис. 4.10 показан вал с нанесенным радиальными силами и крутящим моментом.

26

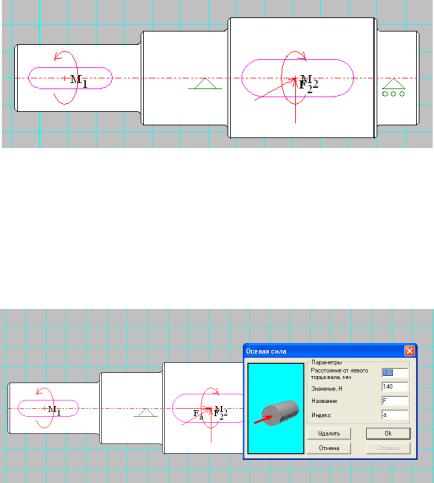

Рис. 4.10. Нанесение усилий окружного, радиального и крутящего момента

Приложить по оси вала осевую силу Ра (рис. 4.11) и компенсирующий изгибающий момент Ми= Ра* D2/2, где D2 – начальный диаметр колеса, (рис. 4.12).

Рис. 4.11. Нанесение осевого усилия

27

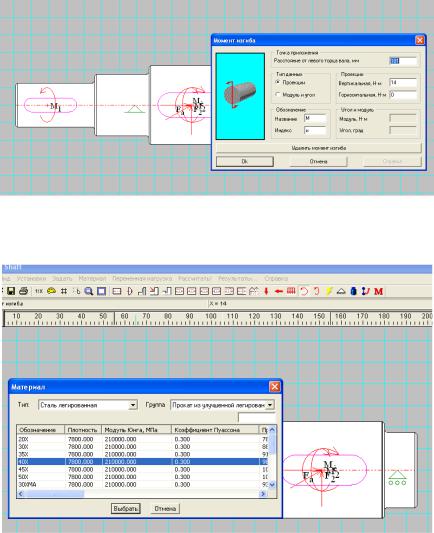

Рис. 4.12. Нанесение компенсирующего изгибающего момента 5. Назначить материал вала (Сталь 40Х), рис. 4.11.

Рис. 4.13. Выбор материала вала

6. Выполнить общий расчет вала. В меню нажать клавишу «Рассчитать…» и ввести ресурс вала (в часах) и его частоту вращения, мин-1 (рис. 4.14).

28

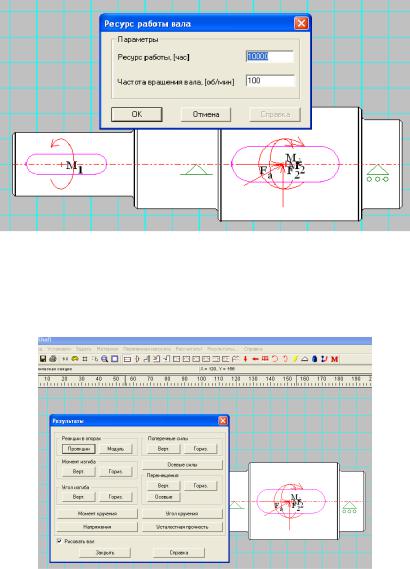

Рис. 4.14. Ввод дополнительных данных для общего расчета

7. Просмотреть результаты расчета. В меню нажать клавишу «Результаты…» (рис. 4.15) и затем в открывшемся меню «Усталостная прочность» (рис. 4.16), «Напряжения» …

Рис. 4.15. Вывод результатов расчета

29

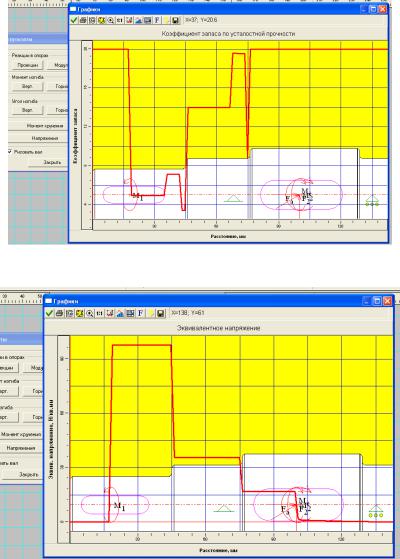

Рис. 4.16. Результаты усталостного расчета вала

Рис. 4.17. Эквивалентные напряжения вала

8. Оформить отчет по лабораторной работе
