Материал: Силовые установки колёсных транспортных средств

•клиноременной передачи;

•электромагнитной муфты;

•гидродинамической муфты;

•автономного электрического привода;

•вязкостной муфты;

•фрикционной муфты.

Вентилятор устанавливают непосредственно за радиатором. Для повышения эффективности работы вентилятора его иногда размещают в направляющем кожухе, закрепленном на радиаторе. На привод вентилятора затрачивается 3—5 % мощности двигателя. Вентилятор повышает уровень шума двигателя. Поэтому стремятся обеспечить эффективную работу системы охлаждения с минимальными энергетическими затратами.

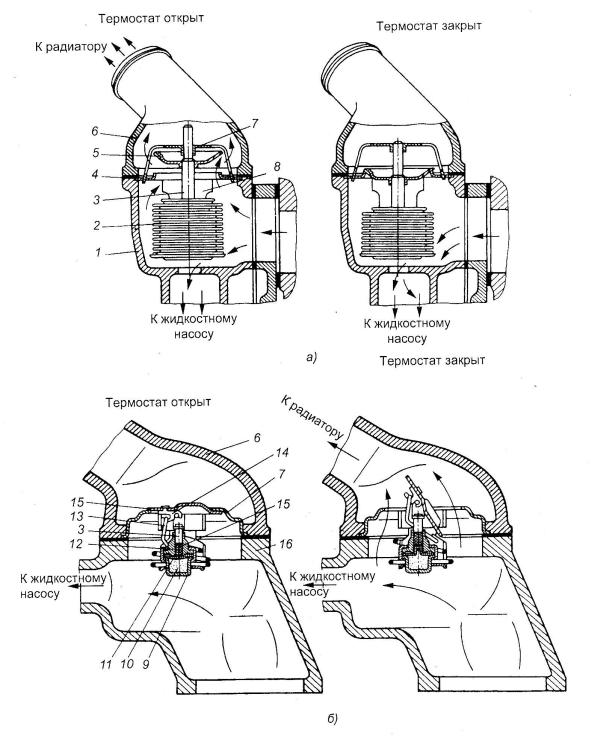

Термостат (рисунок 5.3) автоматически поддерживает необходимую температуру жидкости в системе охлаждения и позволяет быстро прогреть холодный двигатель при пуске.

Термостаты бывают жидкостные (сильфонные) и с твердым наполнителем, а также одноклапанные, которые ограничивают только поток жидкости, и двухклапанные, распределяющими поток жидкости между радиатором и малым кругом циркуляции жидкости. Устанавливают термостат либо на пути движения жидкости к радиатору (верхний патрубок), либо перед насосом.

Жидкостной термостат состоит из корпуса с окнами, гофрированного баллона, заполненного легко испаряющейся жидкостью — смесью 23 дистиллированной воды и 13 этилового спирта и клапана. Нижняя часть баллона жестко соединена с кронштейном корпуса. К верхней части баллона припаян шток с клапаном. Шток может перемещаться в направляющей корпуса. Если жидкость в системе охлаждения не прогрета, то давление в сильфоне понижено и жидкость находится в сжатом состоянии (клапан закрыт).

По мере прогрева системы охлаждения жидкость в сильфоне испаряется, давление повышается, сильфон расширяется, открывается клапан. С этого момента жидкость начинает циркулировать через радиатор. Клапан начинает открываться при температуре жидкости 70—80 С и полностью открывается при температуре 85—95 С.

Термостаты жидкостного типа вследствие образования микроскопических трещин в стенках сильфона и потери герметичности имеют ограниченный срок службы.

В настоящее время применяют термостаты с твердым наполнителем. Они состоят из капсулы, заполненной активной массой (кристаллическим воском с медными опилками и церезином). Капсула закрыта резиновым буфероммембраной, соединенным со штоком. Шток упирается в регулировочный винт, расположенный в верхней рамке термостата, кольцо которой образует седло для основного клапана. Клапан и вместе с ним капсула поджимаются пружиной, которая вторым своим концом упирается в нижнюю рамку. При расширении активной массы шток, упирающийся в регулировочный винт, отжимает всю капсулу вместе с основным клапаном и открывает проход жидкости к радиатору.

61

5.3 Предпусковой подогреватель

Предпусковой подогреватель (рисунок 5.4) служит для предварительного прогрева двигателя перед пуском при низких температурах окружающей среды и способствует уменьшению износа цилиндров и поршней.

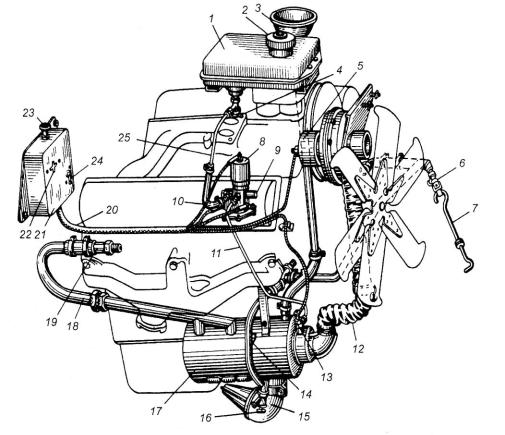

1 — топливный бачок; 2 — пробка бачка; 3 — воронка; 4 — кран; 5 — электродвигатель с вентилятором; 6 — сливной кран трубопровода подогревателя; 7 — ручка управления краном; 8 — электромагнитный клапан; 9 — регулировочная игла; 10 — спираль подогрева электромагнитного клапана; 11 — трубка от электромагнитного клапана; 12 — шланг подвода воздуха; 13 — свеча накаливания; 14 — отводящая трубка от двигателя к котлу; 15 — лоток; 16 — сливной кран лотка; 17 — котел подогревателя; 18 — подводящая трубка от котла к двигателю; 19 — штуцер; 20 — провод; 21 — пульт управления; 22 — контрольная спираль; 23 — ручка переключателя; 24 — выключатель свечи накаливания; 25 — топливопровод

Рисунок 5.4 – Предпусковой подогреватель двигателя ЗИЛ-508.10

В комплект пускового подогревателя входят котел, заполненный охлаждающей жидкостью, топливный бачок, электромагнитный клапан, вентилятор с электродвигателем, свеча накаливания, пульт управления.

Перед пуском двигателя открывается электромагнитный клапан, и топливо поступает в камеру сгорания котла, где первоначально воспламеняется свечой.

63

Воздух подается в котел от вентилятора. Горячие газы, проходя через газопроводы котла, нагревают жидкость, а при выходе из котла патрубком направляются на поддон картера, нагревая в нем масло. Охлаждающая жидкость нагревается в котле и вследствие конвекции поступает в рубашку охлаждения блока цилиндров.

5.4 Воздушная система охлаждения

Система воздушного охлаждения двигателей состоит из ряда элементов, регулирующих ее работу и поддерживающих заданный тепловой режим двигателя.

Принципиальная система воздушного охлаждения включает в себя:

-подкапотное пространство, закрытое кузовными панелями;

-аксиальный или центробежный вентилятор с направляющим аппаратом, приводимый в действие коленчатым валом двигателя;

-направляющие панели «рубашки» охлаждения;

-органы, управляющие расходом воздуха в виде заслонок, управляемых термостатами, дросселирующих вход и выход воздуха, или автоматической муфты регулирования частоты вращения лопастей вентилятора;

-датчик температуры и показывающий прибор в кабине водителя;

-оребрение цилиндров и их головки.

По сравнению с жидкостной системой охлаждения воздушная имеет ряд преимуществ:

-простота и удобство в эксплуатации;

-отсутствие дорогостоящих узлов и агрегатов;

-меньшая масса двигателя;

-более быстрый прогрев двигателя;

-пониженная чувствительность к колебаниям температуры, что особенно

важно при эксплуатации автомобиля в районах с жарким или холодным климатом.

К недостаткам воздушной системы охлаждения следует отнести:

-повышенный уровень шума, создаваемый вентилятором;

-большую напряженность отдельных деталей двигателя вследствие их неравномерного охлаждения;

-большой расход мощности на привод вентилятора (10 —15 % мощности двигателя).

64

6 СИСТЕМА ПИТАНИЯ КАРБЮРАТОРНОГО ДВИГАТЕЛЯ

Система питания карбюраторного двигателя служит для приготовления горючей смеси из паров топлива и воздуха в определенных пропорциях, подачи ее в цилиндры двигателя и отвода из них отработавших газов.

В систему питания карбюраторного двигателя входят: топливный бак, фильтр-отстойник, топливопроводы, топливный насос, фильтр тонкой очистки топлива, карбюратор, воздухоочиститель, впускной трубопровод, выпускной трубопровод, приемные трубы, глушитель, приборы контроля уровня топлива.

При работе двигателя топливный насос засасывает топливо из топливного бака и через фильтры подает в поплавковую камеру карбюратора. При такте впуска в цилиндре двигателя создается разрежение и воздух, пройдя через воздухоочиститель, поступает в карбюратор, где смешивается с парами топлива и в виде горючей смеси подается в цилиндр, и там, смешиваясь с остатками отработавших газов, образуется рабочая смесь. После совершения рабочего хода, отработавшие газы выталкиваются поршнем в выпускной трубопровод и по приемным трубам через глушитель в окружающую среду.

Топливо. В качестве топлива в карбюраторных двигателях обычно используют бензин, который получают в результате переработки нефти.

Требования, предъявляемые к бензинам:

-быстрое образование топливовоздушной смеси;

-скорость сгорания не более 40 м/с; минимальное коррозирующее воздействие на детали двигателя;

-минимальное отложение смолистых веществ в элементах системы питания;

-минимальное вредное воздействие на организм человека и окружающую среду;

-способность длительное время сохранять свои свойства.

Автомобильные бензины в зависимости от количества легкоиспаряющихся фракций подразделяют на летние и зимние. Для автомобильных карбюраторных двигателей выпускают бензины АИ-80, АИ-92, АИ-95, АИ-98 и др. Буква «А» обозначает, что бензин автомобильный, цифра - наименьшее октановое число, характеризующее детонационную стойкость бензина. Наибольшей детонационной стойкостью обладает изооктан, (его стойкость принимают за 100), наименьшей — н-гептан (его стойкость равна 0). Октановое число, характеризующее детонационную стойкость бензина, - процентное содержание изооктана в такой смеси с н-гептаном, которая по детонационной стойкости равноценна испытуемому топливу. Например, исследуемое топливо детонирует так же, как смесь 80 % изооктана и 20 % н- гептана. Октановое число данного топлива равно 80. Октановое число определяется двумя методами: моторным и исследовательским. При определении октанового числа вторым методом в маркировке бензина
