Материал: Силовые установки колёсных транспортных средств

-М-43/6В1 — загущенное масло, обеспечивающее надежную работу карбюраторных двигателей в условиях Крайнего Севера и позволяющее без подогрева запустить двигатель при температуре до — 35 С. Его

можно также применять в дизелях автомобилей КамАЗ-740 северного исполнения.

Для дизелей рекомендуются следующие моторные масла:

-М-8В2 для малофорсированных дизелей для эксплуатации в зимних условиях;

-М-10В2 для малофорсированных безнаддувных дизелей для эксплуатации в летних условиях;

-М-8Г2у для высокофорсированных безнаддувных или с невысоким наддувом дизелей для эксплуатации в зимних условиях и с увеличенным пробегом до смены масла;

-М-10Г2у для высокофорсированных безнаддувных или с невысоким наддувом дизелей для эксплуатации в зимних условиях;

-М-8Г2 для эксплуатации в летних условиях;

-М-8Г2 для эксплуатации в зимних условиях автомобилей КамАЗ;

-М-10Г2к для эксплуатации в летних условиях.

56

5 СИСТЕМА ОХЛАЖДЕНИЯ

Система охлаждения предназначена для поддержания оптимального теплового режима двигателя, чтобы он не перегревался и не переохлаждался.

Требования к системе охлаждения:

автоматическое поддержание оптимального теплового режима в двигателе, независимого от режима работы и внешних условий;

быстрый прогрев двигателя до рабочей температуры;

длительное сохранение теплоты после остановки двигателя;

малые энергетические затраты, связанные с приводом агрегатов системы охлаждения.

Сгорание топливовоздушной смеси сопровождается выделением значительного количества теплоты. Если двигатель не охлаждать или охлаждать недостаточно, то его детали могут нагреться до высокой температуры, а это уменьшает их прочность и наполнение цилиндров, ухудшает условия работы смазочной системы вследствие снижения вязкости перегретого масла, ускоряет срабатывание присадок к маслам и увеличивает количество отложений и нагара на деталях.

Переохлаждение двигателя сопровождается ростом механических потерь изза повышения вязкости масла, ухудшением процессов смесеобразования и сгорания, следствием чего является повышенный расход топлива. Конденсация паров воды в картерной полости холодного двигателя и на стенках цилиндров интенсифицирует коррозионный износ. В отработавших газах повышается содержание углеводородов несгоревшего топлива и высокотоксичных альдегидных соединений.

Принудительный отвод теплоты от деталей двигателя осуществляется с помощью жидкости или воздуха, в связи с чем различают двигатели жидкостного и воздушного охлаждения.

5.1 Жидкостная система охлаждения

Большинство автомобильных двигателей имеют жидкостные системы охлаждения закрытого типа (рисунок 5.1).

Жидкостная система охлаждения более инерционна. Двигатель медленно прогревается, но и медленно остывает. Кроме того, большая теплоемкость охлаждающей жидкости обеспечивает интенсивный и равномерный теплоотвод и меньшую температуру деталей. Теплота, отводимая от двигателей, используется для подогрева впускного трубопровода и улучшения смесеобразования, а также для отопления кабины или салона автомобиля в холодную погоду.

Система охлаждения двигателя состоит из радиатора, вентилятора, жидкостного насоса, рубашки охлаждения блока цилиндров, рубашки охлаждения головки блока цилиндров, термостата, патрубков, шлангов, расширительного бачка, приборов контроля температуры жидкости, сливных краников.

57

Циркуляцию жидкости в системе охлаждения осуществляют по двум кругам: малому и большому.

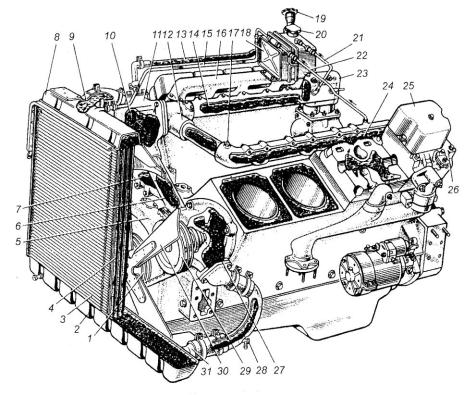

1 — шкив коленчатого вала; 2 — нижний бачок; 3 — жалюзи; 4 — радиатор; 5 — гидромуфта привода вентилятора; 6 — перепускной патрубок; 7 — нагнетательный патрубок; 8 — верхний бачок; 9 — верхний патрубок; 10 — термостат; 11 — водораспределительная коробка; 12 — соединительная труба; 13

—подводящая трубка; 14 — правая труба; 15 — отводящая трубка; 16 — впускной коллектор: 17 — датчик контрольной лампы перегрева жидкости; 18

—расширительный бачок; 19 — горловина с пробкой; 20 — пробка с клапанами; 21 — отводящая трубка от компрессора; 22 — отводящая трубка левой трубы; 23 — компрессор; 24 — левая труба; 25 — крышка головки; 26 — головка блока цилиндров; 27 — жидкостной насос; 28 — сливной кран (пробка); 29 — шкив жидкостного насоса; 30— вентилятор; 31 — нижний патрубок

Рисунок 5.1 – Система охлаждения двигателя КамАЗ-740

По малому кругу жидкость циркулирует при пуске холодного двигателя, обеспечивая его быстрый прогрев в такой последовательности: жидкостной насос

— распределительные трубы — рубашка охлаждения блока цилиндров — рубашка охлаждения головки блока цилиндров — верхний патрубок термостата (клапан закрыт) — перепускной шланг — приемная полость жидкостного насоса.

По большому кругу жидкость циркулирует при прогретом двигателе: жидкостной насос (как и по малому кругу) — термостат (клапан открыт) — резиновый шланг — патрубок радиатора — верхний бачок радиатора —

58

сердцевина радиатора — нижний бачок радиатора — патрубок — шланги — приемная полость жидкостного насоса.

5.2 Приборы жидкостной системы охлаждения

Радиатор (рисунок 5.2) является теплообменником системы охлаждения, где поступающая из двигателя жидкость передает теплоту потоку воздуха.

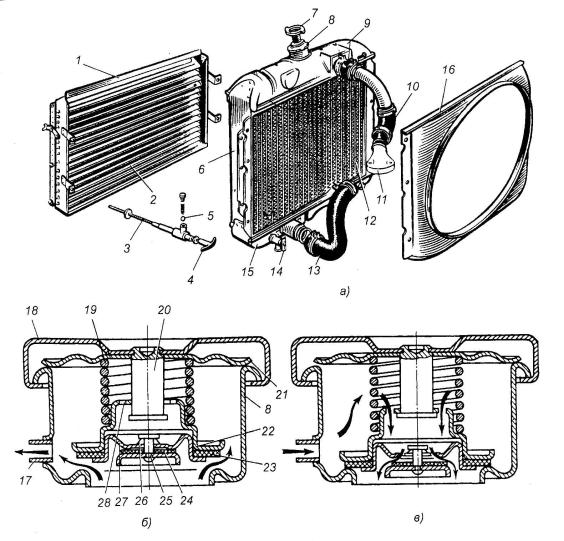

1 — каркас; 2 — жалюзи; 3 — тяга; 4 — рукоятка привода жалюзи; 5 — фиксатор; б — стойка; 7 — пробка радиатора; 8 — горловина радиатора; 9 — верхний бачок; 10 и 13 — гибкие шланги; 11 — отводящий патрубок; 12 — сердцевина радиатора; 14 — сливной кран радиатора; 15 — нижний бачок; 16 — направляющий кожух; 17 — пароотводная трубка; 18 — корпус пробки; 19 — пружина парового клапана; 20 — стойка; 21 — запирающаяся пружина; 22 — паровой (выпускной) клапан; 23 — прокладка выпускного клапана; 24 — прокладка воздушного клапана; 25 — воздушный клапан; 26 — пружина воздушного клапана; 27 — седло воздушного клапана; 28 — отверстие для поступления воздуха

Рисунок 5.2 – Радиатор и пробка радиатора

59

Радиатор состоит из верхнего и нижнего бачков, соединенных между собой трубками, образующими его охлаждающую решетку (сердцевину радиатора). Верхний бачок радиатора имеет наливную горловину с пробкой, а нижний — сливной кран. В наливную горловину впаяна пароотводная трубка, соединенная с расширительным бачком. Пароотводная трубка заглублена в радиатор, где отводимые пары конденсируются. К верхнему и нижнему бачкам припаяны боковые стойки. Стойки и пластина образуют каркас радиатора. Сердцевина радиатора состоит из нескольких рядов трубок, впаянных в верхний и нижний бачки. К трубкам крепятся тонкие охлаждающие пластины или гофрированные ленты, изготовленные из латуни, алюминия или красной меди.

Пробка наливной горловины (рисунок 5.2) в закрытых системах жидкостного охлаждения имеет два предохранительных клапана с уплотнительными резиновыми прокладками и пружинами. Паровой клапан регулируют на избыточное давление (0,145—0,160 МПа), воздушный клапан открывается при падении давления в системе ниже атмосферного не более чем на 0,01 МПа.

При нормальном функционировании клапанов система охлаждения только кратковременно может сообщаться с окружающей средой или полостью расширительного бачка.

Жалюзи устанавливаются перед радиатором, с их помощью регулируется количество воздуха, проходящего через сердцевину радиатора. Жалюзи изготовляются в виде набора вертикальных или горизонтальных пластин — створок из оцинкованного железа, которые объединены общей рамкой и снабжены шарнирным устройством, обеспечивающим одновременный или групповой поворот их вокруг своей оси. Жалюзи прикрепляют к каркасу радиатора или к его наружной облицовке. Управление створками осуществляется вручную или с помощью устройства с термостатом.

Жидкостной насос создает в системе охлаждения принудительную циркуляцию жидкости. Применяют одноступенчатые жидкостные насосы центробежного типа. Привод насоса, как правило, работает от шкива коленчатого вала посредством клиноременной передачи.

Жидкостной насос состоит из корпуса, вала привода с крыльчаткой, ступицы для крепления шкива привода, самоподжимной уплотняющей манжеты, двух латунных обойм, резиновой манжеты, уплотняющей шайбы и пружинного кольца. Вал насоса вращается в двух шарикоподшипниках.

Центробежные насосы одноступенчатого типа, рассчитанные на давление в 0,04

—0,1 МПа, отличаются компактностью и обеспечивают достаточную подачу жидкости при сравнительно больших зазорах между крыльчаткой и стенками корпуса.

Вентилятор служит для создания воздушного потока, проходящего через сердцевину радиатора, для охлаждения жидкости, протекающей по трубкам.

Вентилятор состоит из ступицы со шкивом, к которой крепятся лопасти. Лопасти вентиляторов изготовляются из листовой стали или из пластмассы. Привод вентилятора имеет автоматическое включение и выключение и осуществляется посредством:

• зубчатых колес;
