Дипломная (вкр): Реконструкция общественного здания в г. Череповец
замена гидроизоляции полов в отдельных санитарных узлах с полной сменой покрытия;
заделка выбоин, трещин в бетонных полах.
и) Внутренняя отделка:
восстановление декоративной штукатурки стен отдельными местами;
восстановление облицовки стен керамической и другой плиткой отдельными местами;
восстановление и укрепление лепных порезок и розеток, карнизов;
все виды штукатурно-малярных работ во всех помещениях, кроме жилых, в которых они производятся нанимателем.
к) Наружная отделка:
укрепление или снятие с фасада угрожающих падением архитектурных деталей, облицовочных плиток;
восстановление домовых знаков и наименование улиц.
л) Центральное отопление
смена отдельных участков трубопроводов, секций отопительных приборов, запорной и регулирующей арматуры;
установка (при необходимости) воздушных кранов;
гидравлическое испытание и промывка системы;
промывка отопительных приборов (по стояку) и в целом систем отопления;
регулировка и наладка систем отопления.
м) Вентиляция:
смена отдельных участков и устранение неплотностей вентиляционных коробок, шахт, камер, воздуховодов;
замена вентиляторов, воздушных клапанов и другого оборудования;
ремонт и замена дефлекторов;
ремонт и наладка систем автоматического пожаротушения, дымоудаления.
н) Водопровод и канализация, горячее водоснабжение:
уплотнение соединений, устранение течи, укрепление трубопроводов, смена отдельных участков трубопроводов, фасонных частей, сифонов, трапов, ревизий, гидравлическое испытание системы, ликвидация засоров, прочистка дворовой канализации, дренажа;
смена отдельных водоразборных кранов, смесителей, душей запорной арматуры;
замена внутренних пожарных кранов;
ремонт и замена отдельных насосов и электромоторов малой мощности;
антикоррозийное покрытие, маркировка;
ремонт или замена регулирующей арматуры;
промывка систем водопровода, канализации;
замена контрольно-измерительных приборов.
о) Электротехнические и слаботочные устройства:
замена неисправных участков электрической сети здания, а также устройство новых;
замена вышедших из строя выключателей, штепселей, розеток и др. (кроме жилых квартир);
замена вышедших из строя светильников, а также оградительных огней и праздничной иллюминации;
замена предохранителей, автоматических выключателей, пакетных переключателей вводно-распределительных устройств, щитов, электроплит;
замена и установка фотовыключателей, реле времени и других устройств автоматического или дистанционного управления освещением зданий;
замена электродвигателей и отдельных узлов электроустановок технических устройств;
замена приборов учета;
замена или установка автоматических систем контроля за работой центрального отопления внутридомовых сетей связи и сигнализации, КИП и др.;
подключение технических устройств зданий к ОДС;
ремонт или устройство сетей радио, телефонизация и установка телеантенн коллективного пользования общественных зданий;
восстановление цепей заземления;
замена вышедших из строя датчиков, проводки и оборудования пожарной и охранной сигнализации.
п) Внешнее благоустройство:
восстановление разрушенных участков тротуаров, проездов, дорожек и площадок;
ремонт, укрепление, замена отдельных участков ограждений, мусорных ящиков, площадок и навесов для контейнеров-мусоросборников и т. д.
р) Прочие работы:
укрепление и устройство металлических решеток, ограждающих окна подвальных помещений, козырьков над входами в подвал;
укрепление и установка домовых знаков, флагодержателей;
устройство и ремонт замочно-переговорных устройств;
наладка всех видов внутридомового оборудования.
2.2.2 Рекомендации по проведению капитального ремонта в здании
Капитальный ремонт здания - ремонт здания с целью, восстановления его ресурса с заменой при необходимости конструктивных элементов и систем инженерного оборудования, а также улучшения эксплуатационных показателей.
Капитальный ремонт подразделяется на комплексный капитальный ремонт и выборочный.
а)Комплексный капитальный ремонт - это ремонт с заменой конструктивных элементов и инженерного оборудования и их модернизацией. Он включает работы, охватывающие всё здание в целом или его отдельные секции, при котором возмещается их физический и функциональный износ.
б)Выборочный капитальный ремонт - это ремонт с полной или частичной заменой отдельных конструктивных элементов зданий и сооружений или оборудования, направленные на полное возмещение их физического и частично функционального износа.
Капитальные ремонты подразделяются на плановые и внеочередные.
Плановый капитальные ремонт в зависимости от объема выполняемых работ может быть комплексный и частичный.
Комплексные капитальные ремонты для реконструируемого объекта должны проводиться через 15-20 лет в соответствии с [19].
Минимальные сроки эксплуатации элементов здания приведены в таблице 2.5
согласно [19]
Таблица 2.5 - Минимальная продолжительность эффективной эксплуатации элементов здания
|
Наименование элементов |
Нормативный срок службы, лет |
Срок службы до капремонта, лет |
|
|
1 |
2 |
3 |
|
|
Конструктивные элементы и внутренняя отделка зданий |
|||
|
1. Фундаменты - Бутобетонные |
150 |
50 |
|
|
2. Стены - кирпичные |
125 |
50 |
|
|
3. Перекрытия - монолитные железобетонные |
150 |
80 |
|
|
4. Полы -Линолеум; -Плитка керамогранит; - Бетонные с полимерным покрытием; - Паркет |
20 80 30 50 |
5 30 30 20(15) |
|
|
5. Лестница из сборных Ж/Б элементов по металлическим косоурам |
150 |
40 |
|
|
6. Крыша - сропила деревянные |
60 |
50 |
|
|
7. Кровля - профнастил с полимерным покрытием |
40 |
20 |
|
|
8. Наружный водоотвод - водосточные трубы по фасаду из оцинкованной стали |
8 |
8 |
|
|
9. Перегородки: -кирпичные; - гипсокартонные межкомнатные С112 «KNAUF» серия 1.031.9-2.07 (1 класса защиты) |
50 50 |
||
|
10. Окна и двери Оконные заполнения: - пластиковые переплеты Дверные заполнения: - входные: стеклянные с ПВХ каркасом - внутренние: деревянные |
20 40 50 |
20 30 40 |
|
|
11.Внутренние отделочные работы: -керамическими плитками -штукатурка с последующей окраской -оклейка обоями улучшенного качества с последующей окраской |
30 60 15 |
30 30 4 |
|
|
12. Отделка фасадов - навесной вентилируемый фасад с облицовкой металлическими кассетами |
50 |
15 |
|
|
Инженерное оборудование |
|||
|
13. Центральное отопление, горячее водоснабжение: -нагревательные приборы, радиаторы; - конвекторы; - трубопроводы горячей воды; - изоляция трубопроводов; - смесители; - вентили и краны из латуни; - трубопроводы (стояки); - трубопроводы (магистрали); - задвижки - вентили |
40 30 30 10 10 20 30 1 10 10 |
25 25 15 10 8 12 25 10 8 8 |
|
|
14. Водопровод и канализация: -трубопроводы чугунные (канализация) -водоразборные краны -трубопроводы оцинкованные (водопровод) -туалетные краны -умывальники керамические -унитазы керамические -задвижки и вентили из чугуна -водомерные узлы |
40 15 30 5 5 20 15 40 |
30 5 25 5 10 10 10 10 |
|
|
15.Электрооборудование - скрытая электропроводка - вводно-распределительные устройства - внутренние сети при скрытой проводке |
30 30 30 |
20 20 15 |
|
|
16. Вентиляция: вытяжные каналы |
30 |
30 |
|
|
17. Крыльца бетонные с бетонными ступенями |
15 |
15 |
|
В процессе проведения капитального ремонта могут выполняться следующие виды работ:
- не зависимо от периода проведения, осуществляется обследование здания, а также изготовление проектно-сметной документации;
- ремонтно-строительные работы по смене, восстановлению или замене элементов зданий (кроме полной замены каменных и бетонных фундаментных несущих стен и каркасов);
- работы по улучшению теплозащитных свойств ограждающих конструкций, устройство оконных заполнений с тройным остеклением, устройство наружных тамбуров);
- замена внутриквартальных инженерных сетей;
-авторский надзор проектных организаций за проведением капитального ремонта здания с полной или частичной заменой перекрытий и перепланировкой;
- ремонт встроенных помещений в здании.
. РАСЧЕТНО-КОНСТРУКТИВНЫЙ РАЗДЕЛ
3.1 Проверочный расчёт существующих фундаментов
.1.1 Общая характеристика конструкции фундамента
Фундаменты существующего здания ленточные бутобетонные, передающие
нагрузку на грунт основания. В основании фундаментов залегают грунты: насыпной
грунт - гравелистый песок и суглинок лёгкий полутвёрдый. Глубина заложения
фундамента 2.4 м.
3.1.2 Расчетные сечения для проверки фундамента
Для определения и проверки несущей способности существующих фундаментов согласно [20] и [21] выбраны следующие сечения:
сечение 1-1 - по наружной несущей стене здания по оси А;
сечение 2-2 - по внутренней несущей стене здания по оси В
Схема расчётного сечения 1-1 и 2-2 представлена на рисунке 3.1 и 3.2
соответственно.

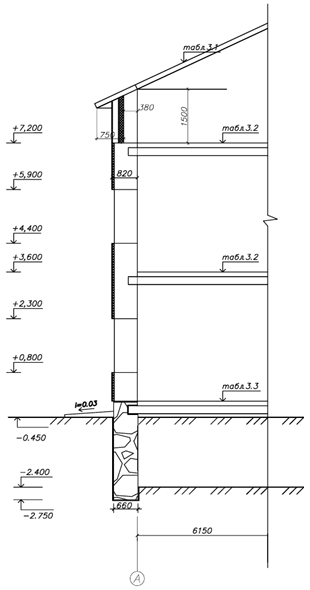

Рисунок 3. 1 - Расчетное сечение 1-1

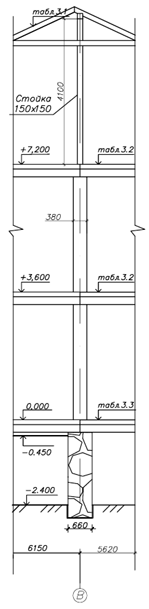

Рисунок 3.2 - Расчётное сечение 2-2
3.1.3 Сбор нагрузок от покрытия и перекрытий сечений 1-1 и 2-2
Сбор нагрузок выполняют в табличной форме - таблицы 3.1-3.3
Здание относится к нормальному уровню ответственности [1] поэтому коэффициент γn, учитывающий уровень ответственности, равен 1, и в дальнейших расчетах учитываться не будет.
Здание административно-офисное, относится к IV снеговому району, расчетная снеговая нагрузка Sg = 2,4 кПа.
Таблица 3.1 - Сбор нагрузок на покрытие сечения 1-1 и 2-2
|
Нагрузка |
qн , кН/м2 |
γf |
q кН/м2 |
|
1 |
2 |
3 |
4 |
|
ПОСТОЯННАЯ |
|||
|
1. Металлочерепица «Монтеррей» t=0,5 мм, ρ=7800 кг/м3 0,5(10-3)∙7800∙10=39 Н/м2 |
0,039 |
1,05 |
0,041 |
|
2. Обрешетка (сосна), ρ=500 кг/м3, h=100мм, b=30мм. 30(10-3)∙5000∙0,8=120 Н/м2 |
0,12 |
1,1 |
0,132 |
|
3. Стропильная нога (сосна) ρ=500 кг/м3, h=175мм, b=100мм, n=1000мм 175(10-3)∙ 0,1∙5000∙1∙2=175 Н/м2 |
0,175 |
1,1 |
0,193 |
|
4. Минераловатный утеплитель RockWool Лайт Баттс t=170мм, ρ=37 кг/м3 170(10-3) ∙37∙ 10=63Н/м2 |
0,063 |
1,2 |
0,076 |
|
5. Пароизоляция 0,002∙6=0,012 кН/м2 |
0,012 |
1,2 |
0,014 |
|
6.Гипсокартон (сухая штукатурка) - 2 слоя t=20мм., ρ=800 кг/м3 20(10-3) ∙800∙ 10=160Н/м2 |
0,16 |
1,2 |
0,192 |
|
ИТОГО ПОСТОЯННАЯ |
0,569 |
|
0,648 |
|
ВРЕМЕННАЯ |
|||
|
5. Снеговая нагрузка |
1,4 |
2,35 |
|
|
ИТОГО ПОСТОЯННАЯ +ВРЕМЕННАЯ |
2,249 |
|
2,998 |
1,68
Таблица 3.2 - Сбор нагрузок на междуэтажное перекрытие сечения 1-1 и 2-2
|
Нагрузка |
qн кН/м2 |
γf |
q кН/м2 |
|
1 |
2 |
3 |
4 |
|
ПОСТОЯННАЯ |
|||
|
1.Линолиум Синтерос t=2мм; ρ=800 кг/м3 2(10-3) ∙ 800∙ 10=16 Н/м2 |
0,016 |
1,2 |
0,019 |
|
2. Цементно-песчаная стяжка t=20мм; ρ=1800 кг/м3 20(10-3)∙1800∙10=360 Н/м2 |
0,36 |
1,3 |
0,468 |
|
3. Монолитный бетон В20 t=100мм; ρ=2500 кг/м3 100(10-3)∙2500∙10=2500Н/м2 |
2,5 |
1,3 |
3,25 |
|
4. Стальной профилированный лист Н 114-750-0.9 t=0.9мм; ρ=7800 кг/м3 1(10-3)∙7800(10-2)=0,070 кН/м2 |
0,070 |
1,05 |
0,074 |
|
5. Металлические балки № 24П P=0,235 кН/м2 |
0,235 |
1,05 |
0,247 |
|
6. Вес перегородок |
0,5 |
1,2 |
0,57 |
|
ИТОГО ПОСТОЯННАЯ |
3,682 |
|
4,63 |
|
ВРЕМЕННАЯ |
|||
|
6. От людей, мебели и оборудования |
2,0 |
1,3 |
2,6 |
|
ИТОГО ПОСТОЯННАЯ + ВРЕМЕННАЯ |
5,682 |
|
7,23 |
Таблица 3.3 - Сбор нагрузок на перекрытие первого этажа сечения 1-1 и 2-2
|
Нагрузка |
qн кН/м2 |
γf |
q кН/м2 |
|
1 |
2 |
3 |
4 |
|
ПОСТОЯННАЯ |
|||
|
1. Паркет t=22мм; ρ=500 кг/м3 22(10-3)∙500∙10=110Н/м2 |
0,110 |
1,1 |
0,132 |
|
2. Цементно-песчаная стяжка t=20мм; ρ=1800 кг/м3 20(10-3)∙1800∙10=360 кН/м2 |
0,36 |
1,3 |
0,468 |
3.
Техноплекс 35-25 t=100мм,
|
|
|
|
|
|
4. Пароизоляция 0,003∙600∙10=0,018 кН/м2 |
0,018 |
1,2 |
0,02 |
|
5. Монолитный бетон В20 tприв=100мм; ρ=2500 кг/м3 100(10-3)∙2500∙10=2500 Н/м2 |
2,5 |
1,3 |
3,25 |
|
6. Стальной профилированный лист Н 114-750-0.9 t=0.9мм; ρ=7800 кг/м3 0.9 (10-3)∙7800(10-2)=0,070 кН/м2 |
0,070 |
1,05 |
0,074 |
|
7. Металлические балки № 24П с шагом 1,25 м; P=0,235 кН/м2 |
0,235 |
1,05 |
0,247 |
|
8. Вес перегородок |
0,5 |
1,2 |
0,57 |
|
ИТОГО ПОСТОЯННАЯ |
3,829 |
|
4,804 |
|
ВРЕМЕННАЯ |
|||
|
7. От людей, мебели и оборудования |
3,0 |
1,3 |
3,6 |
|
ИТОГО ПОСТОЯННАЯ + ВРЕМЕННАЯ |
6,829 |
|
8,404 |
0,0351,20,042
3.1.4 Сбор нагрузок по сечениям
Сбор нагрузок по сечению 1-1
а) Постоянная нагрузка от покрытия и перекрытий в сечении 1-1:
нормативное значение нагрузки от покрытия и перекрытий:
Нормативное значение нагрузки от покрытия:
,
(3.1)
где
- нормативное значение постоянной нагрузки из таблицы
3.1.
Расчётное
значение нагрузки от покрытия:
(3.2)
где
- расчётное значение постоянной нагрузки из таблицы
3.1.
Нормативное
значение нагрузки от перекрытия:
(3.3)
где
,
-
нормативные значения постоянной нагрузки из таблицы 3.2, 3.3.
Расчётное значение нагрузки от перекрытия:
, (3.4)
где g2, g3, - расчетные значения постоянной нагрузки из таблиц 3.2, 3.3;
l - длина пролёта, м
Итого
нормативное значение постоянной нагрузки от покрытия и перекрытия:
(3.5)
Итого расчётное значение постоянной нагрузки от покрытия и перекрытия:
(3.6)
б) Временная нагрузка от покрытия и перекрытий в сечении 1-1:
Нормативная временная нагрузка от покрытия:
, кН/м
(3.7)
где
- нормативное значение временной нагрузки из таблицы
3.1.
Нормативная
временная нагрузка от перекрытия:
(3.8)
где
,
-
нормативные значения временной нагрузки из таблицы 3.2, 3.3.
Итого
временная нормативная нагрузка от покрытия и перекрытия:
