Реферат: Профессия бетонщика

По конструктивным особенностям можно выделить четыре основных вида фундаментов:

сплошные (плитные) фундаменты - располагающиеся под всем зданием или сооружением в виде плиты, могут быть как на естественном, так и на свайном основании. Такой тип фундаментов применяется:  а) при слабых грунтах и значительных нагрузках, когда другие виды фундаментов не могут снизить давление на грунт до допускаемых пределов;  б) для снижения неравномерных осадок зданий и сооружений, т.к. фундаментная плита перераспределяет нагрузки на основание, снижая давление на слабые участки и дополнительно нагружая более сильные;  в) из конструктивных или технологических соображений, когда необходим сплошной фундамент под технологическое оборудование;

ленточные фундаменты - располагающиеся под всеми несущими конструкциями зданиями или сооружения в виде сплошной ленты, могут быть как на естественном, так и на свайном основании. Применяются для зданий и сооружений с наружными и внутренними стенами из штучных материалов (кирпича, крупных блоков и т.д.);

столбчатые (отдельные) фундаменты - располагающиеся только под колоннами каркаса здания или сооружения, могут быть как на естественном, так и на свайном основании. Применяются при строительстве зданий и сооружений с несущим каркасом. Передача нагрузок на фундаменты от стенового ограждения производится через фундаментные балки, уложенные на соседние фундаменты;

свайные основания - выполняются как под столбчатые, так и под сплошные и ленточные виды фундаментов. Такой тип фундаментов является наиболее сложным из всех перечисленных и требует привлечения специализированных предприятий, обладающих техникой, предназначенной для погружения забивных и устройства буронабивных свай, а также имеющих в своем штате квалифицированных специалистов по этому виду работ. По технологии изготовления фундаменты подразделяются на: монолитные - сделанные из бута, бутобетона, бетона железобетона, - а также сборные из блоков заводского изготовления. Их преимущество перед монолитными фундаментами в том, что монтаж их производится с помощью подъемных устройств, следовательно, с наименьшими физическими затратами.

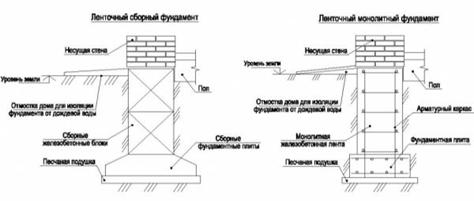

Рис. 5 Ленточный фундамент

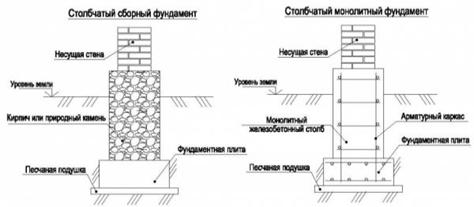

Рис. 6 Столбчатый фундамент

Рис. 7 Сплошной (плитный) фундамент

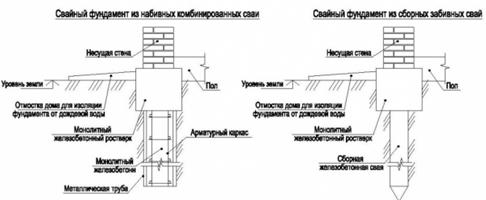

Рис. 8 Свайный фундамент

Рис. 9 Фундамент из винтовых свай

Назначение стен, их виды.

Стены - одни из самых основных элементов конструкции здания. От типов стен зависит много параметров вашего дома: внешний вид здания и вид изнутри, теплоизоляция, звукоизоляция, огнеустойчивость и влагозащищенность, прочность, экологическая чистота жилища.

В зависимости от вида строительных материалов стены подразделяются на следующие типы: деревянные (из бревен, брусьев, каркасные и щитовые); кирпичные (из полнотелых и пустотелых керамических и силикатных кирпичей); бетонные (из керамзитобетонных, шлакобетонных, опилкобетонных блоков); каменные (из булыжника, известняка, песчаника, ракушечника, туфа); глинобитные, саманные; панельные (железобетонные или из тонких металлических листов с утеплителем); из листовых материалов (асбестоцемента, стеклопластика).

По функциональному назначению и месту расположения, стены подразделяются на наружные, внутренние, противопожарные (брандмауэры), подпорные, продольные и поперечные. По несущей способности, в зависимости от характера восприятия нагрузок, стены подразделяются на несущие (воспринимающие кроме собственного веса, также все передающиеся на них нагрузки); самонесущие (воспринимающие только собственный вес и ветровую нагрузку в пределах всей высоты здания); ненесущие, навесные (воспринимающие только собственный вес и ветровую нагрузку в пределах одного этажа или части здания). По условиям теплопроводности различают стены «теплые» (для отапливаемых зданий) и «холодные» (для неотапливаемых зданий и производств с избыточными тепловыделениями).

Наружные стены должны быть не только прочными, но и стойкими к атмосферным воздействиям, способными к накоплению и удерживанию тепла. Это касается как выбора материала для стен, так и применения множества новых эффективных изоляционных строительных материалов.

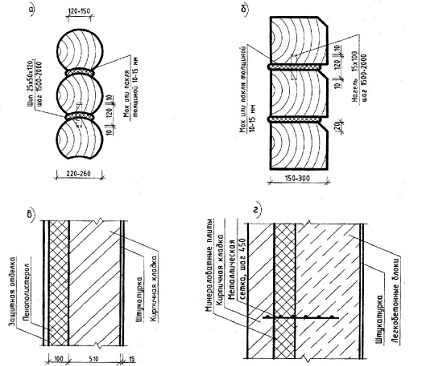

Рис. 10 Конструкции наружных стен: а - деревянная бревенчатая; б - деревянная брусчатая; в - кирпичная с утеплением пенополистиролом с наружной стороны; г - легкобетонная, с утеплением минераловатными плитами и облицовкой с наружной стороны лицевым кирпичом.

Типы перегородок, их конструкции.

Перегородки являются планировочными элементами, с помощью которых пространство, заключенное между наружными и внутренними несущими стенами, разделяется на помещения в соответствии с их функциональным назначением. В отличие от стен, воспринимающих все виды нагрузок, действующих на здание, перегородки несут только собственный вес.

В зависимости от назначения, перегородки делятся на межквартирные, межкомнатные, для санитарных узлов, ограждающие и трансформирующиеся. Ограждающие перегородки полностью изолируют помещения друг от друга, трансформирующиеся - лишь на определенную высоту, ширину или длину помещения. К ограждающим перегородкам предъявляются большие звукоизоляционные требования. К перегородкам санузлов предъявляются повышенные требования в отношении влагоустойчивости и гигиеничности отделки их поверхностей.

Звукоизоляционная способность межквартирных перегородок должна находиться в пределах 40 - 50 дБ, а межкомнатных - 30 - 40 дБ.

Наиболее простыми, экономичными и легкими являются дощатые и каркасные перегородки. Они могут устанавливаться непосредственно по балкам или лагам. Капитальные перегородки - кирпичные, гипсобетонные и опилкобетонные. Они огнестойки, долговечны и имеют хорошие звукозащитные качества.

Лучший материал для обшивки каркасных перегородок - фанера толщиной 6 - 8 мм или гипсокартонные листы толщиной 10 - 14 мм.

Гипсобетонные перегородки обычно выполняются из готовых блоков заводского изготовления. Оптимальная толщина таких перегородок - 80 мм.

Современные перегородки представляют собой каркас из алюминиевого или поливинилхлоридного профиля, в который вставлен заполнитель (стекло, ламинат, гипсокартон).

Хорошими теплосберегающими и звукоизоляционными свойствами обладают перегородки из стеклоблоков.

строительный бетон арматурный опалубочный

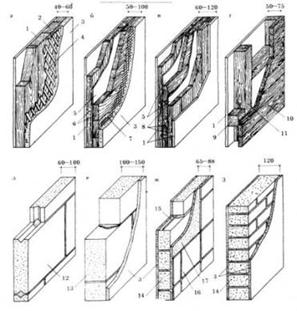

Рис.11 Типы перегородок Типы перегородок. а - дощатая однослойная, б - дощатая двуслойная, в - дощатая трехслойная, г - каркасная, д - из гипсовых блоков, е - из пенобетонных или газобетонных блоков, ж - из кирпича "на ребро", з - из кирпича толщиной 120 мм, 1 - листовая обшивка (СГШ, фанера, гипсокартон), 2 - доски толщиной 40-60 мм, 3 - штукатурка, 4 - штукатурная дрань, 5 - звукоизоляционная прокладка, 6 - доски толщиной 25-50 мм, 7 - металлическая сетка, 8 - доски толщиной 20-40 мм, 9 - горизонтальные бруски каркаса сечением(25-50)х(50-75) мм, 10 - доски обшивки толщиной 13-22 мм, 11 - стойки каркаса сечением (50-75)х(50-75) мм, 12 - гипсовые блоки, 13 - блоки их пенобетона, 14 - кирпич, 15 - арматура, 16 - облицовочная плитка, 17 - раствор.

Перекрытия, их виды и назначение. Элементы перекрытий.

Перекрытиями называются горизонтальные элементы здания, разделяющее внутреннее его пространство на этажи и воспринимающие статические и динамические нагрузки от людей и оборудования. Перекрытия должны быть:

·              - прочными, т.е. должны безопасно воспринимать соответствующие нормативные нагрузки;

·              - жесткими, т.е. не должны иметь прогибов выше установленных пределов или вибрации при технологических процессах;

·              - звуконепроницаемыми, т.е. не передавать производственный или бытовой шум между этажами;

·              - индустриальными, т.е. не дорогими в производстве;

·              - экономичными, т.е. должны иметь наименьшую стоимость, трудоемкость, минимальную высоту и массу расчете на 1м² перекрываемой площади.

Перекрытия должны иметь высокую степень сборности, наименьшую трудоемкость, изготовляться с использованием местных материалов и унифицированных заводских изделий.

По видам конструкций различают балочные перекрытия, где несущий элемент - балки, на которые укладывают плиты, настилы, накаты и другие элементы перекрытия, и плитные перекрытия, состоящие из несущих плит или настилов, опирающихся на вертикальные несущие опоры здания или на ригеля, прогоны. Также имеются безбалочные перекрытия, состоящие из плиты, связанный с вертикальной опорой несущей капителью (рис.12).

Рис.12 Перекрытия монолитные по балкам (а) и безбалочные перекрытие (б): 1- ребристые; 2- кессонные; 3- колонна; 4- капитель

Монолитные железобетонные перекрытия подразделяются на безбалочные, ребристые и кессонные.

Безбалочные перекрытия представляют собой гладкую железобетонную плиту толщиной 60-100 мм. Арматура расположена в нижней зоне и отогнута вверх на опорах. Пролет плиты принимается обычно 3 м, но допускается его увеличение до 5-6 м.

Безбалочные перекрытия могут выполняться в виде плит, опирающихся в четырех углах на колонны, имеющие верхние уширения - капители.

Ребристые перекрытия состоят из плит, второстепенных и главных балок. Главные балки опираются на стены и колонны, второстепенные балки - на главные. Главные балки могут быть расположены вдоль или поперек здания. Расстояние между второстепенными балками 4-6 м, между главными балками 6-9 м.

Кессонные перекрытия устраивают при одинаковом расстоянии между колоннами (5-7 м). Кессоны образуются ребрами, расположенными во взаимно перпендикулярных направлениях через 1-2 м. Кессоны, т. е. углубления в потолке, улучшают интерьер помещения.

Сборно-монолитные перекрытия устраивают с использованием вкладышей из легкобетонных керамических пустотелых и других легковесных камней, которые заполняют пространство между ребрами.

По назначению различают междуэтажные, чердачные и надподвальные перекрытия. По материалу различают перекрытия: железобетонные, каменные, деревянные, по стальным балкам.

Перекрытия из железобетонных настилов (рис.13) применяют нескольких типов: многопустотные настилы - с круглыми, овальными и вертикальными пустотами (вертикальные пустоты имеют круглое поперечное сечение с прямоугольной вставкой), ребристые, с ребрами в двух и одном направлениях и сплошные - одно-, двух- и трехслойные из бетонов различной прочности и объемной массы.

Настилами называются железобетонные перекрытия, составленные из одинаковых элементов, укладываемых впритык друг к другу, имеющие относительно небольшую ширину и массу.

Перекрытия из железобетонных панелей устраивают с полами многослойной конструкции или применяют раздельные перекрытия с воздушной прослойкой между панелью пола и панелью потолка.

Многопустотные панели с предварительно напрягаемой арматурой изготовляют из цементного или силикатного бетона. Такие панели находят применение наряду с многопустотными настилами.

Сплошные панели устраивают из железобетонных плоских плит толщиной 8-14 см.

Ребристые панели имеют ребра сверху или снизу панелей. Более эффективны панели, имеющие частое расположение ребер в обоих направлениях (вдоль и поперек панели).

Перекрытия раздельной конструкции состоят из связанных между собой плит, одна из которых обращена ребрами вниз, другая - вверх. Верхние и нижние плиты малых пролетов имеют одинаковое сечение.

Перекрытия с раздельным потолком повышают звукоизоляционные качества перекрытия и создают гладкий потолок. Раздельные потолки устраивают подвесными или самонесущими, передающими нагрузку на вертикальные несущие элементы.

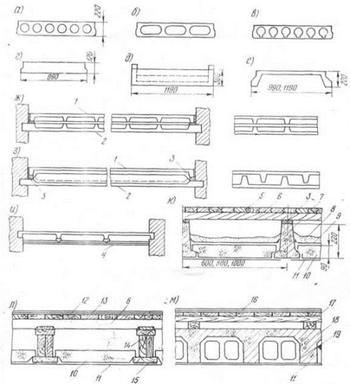

Рис. 13 Перекрытия: железобетонные настилы: а - с круглыми пустотами; б - с овальными пустотами; в - с вертикальными пустотами; г - плоские; д, е - ребристые; ж - перекрытие раздельной конструкции из часторебристых панелей с ребрами в двух направлениях; з - то же с ребрами в одном направлении; и- панельное перекрытие с подвесным потолком; к - междуэтажное перекрытие по железобетонным балкам; л - то же по деревянным балкам; м - сборно-монолитное перекрытие; 1 - верхняя панель; 2 - нижняя панель; 3- упругие прокладки; 4 - подвесной потолок; 5 - дощатый пол (толщина 29 мм); 6 - лаги 40х70 через 500 мм; 7 - упругая прокладка; 8 - песок; 9 - толь; 10- плиты наката (гипсобетонные); 11- затирка; 12- паркет по бумаге; 13- пастил из досок толщиной 37 мм; 14 - лаги; 15 - штукатурка; 16 - линолеум на мастике; 17 - черный пол по лагам; 18 - монолитное перекрытие; 19- бетонный камень.

Типы полов промышленных и гражданских зданий.

Полы промышленных зданий по своей конструкции и свойствам должны соответствовать требованиям, вытекающим из особенностей и характера производства. К таким требованиям относятся: сопротивление ударным воздействиям больших нагрузок, жаростойкость, водостойкость, химическая стойкость, неэлектропроводность, малая истираемость.

Верхний элемент (слой) пола называется покрытием. Покрытие может быть сплошным и из штучных материалов. Наименование или вид пола устанавливается по его покрытию.

В промышленных зданиях применяются следующие виды полов: бетонные, цементные, асфальтовые, каменные, плиточные, деревянные, металлические и грунтовые.

Бетонные и цементные полы применяются в помещениях, где пол подвергается постоянному увлажнению или воздействию минеральных масел. Кроме того, бетонные полы устраивают в проездах для транспорта на резиновом ходу.Под бетонные и цементные покрытия подводится жесткий подстилающий слой. Бетонные и цементные полы относятся к холодным. К их недостаткам нужно отнести хрупкость, нестойкость в отношении кислот и сильных щелочей. Для повышения прочности покрытия пола в бетон или раствор добавляют мелкую стальную или чугунную стружку.

Асфальтовые полы из асфальтовой мастики, битума и песка укладываются по щебеночному или бетонному подстилающему слою. Асфальтовые полы водоустойчивы и водонепроницаемы, они нескользкие, сравнительно легко ремонтируются.

При воздействии на пол больших нагрузок применяется асфальтобетон, представляющий собой смесь асфальтовой мастики с крупным заполнителем.

Недостатки асфальтовых и асфальтобетонных полов - способность размягчаться при высоких температурах, пластическое деформирование под действием длительных сосредоточенных нагрузок, неустойчивость к воздействию бензина, керосина и минерального масла.

Каменные полы устраивают чаще всего из каменной брусчатки в горячих цехах и в местах, где возможны удары о пол тяжелых предметов. Брусчатка изготовляется из природного камня или отливается из расплавленного металлургического шлака. Брусчатка укладывается на слой песка или на слой песка, уложенного по слою хорошо уплотненного щебня. Швы между камнями брусчатки заполняются песком или битумом. Брусчатые полы хорошо сопротивляются истиранию, водонепроницаемы, хорошо очищаются, но они холодные и жесткие.
