Материал: Проектирование общественных зданий с учетом требований маломобильных групп населения. методические указания к выполнению курсового архитектурно-конструктивного проекта. Богатова Т.В., Зорин Р.Н

6

Уклон пандусов на путях передвижения инвалидов на колясках внутри и снаружи здания следует принимать не более 1:12 (рис. 4-5). При одностороннем движении ширина пандуса должна быть не менее 1,0 м, при двустороннем движении – не менее 1,8 м. Все продольные уклоны на путях передвижения не должны превышать соответствующие параметры пандусов. Максимальная высота одного пандуса не должна превышать 0,8 м при уклоне не более 8%. При перепаде высот пола 0,2 м и менее допускается увеличивать уклон пандуса до 10 %.

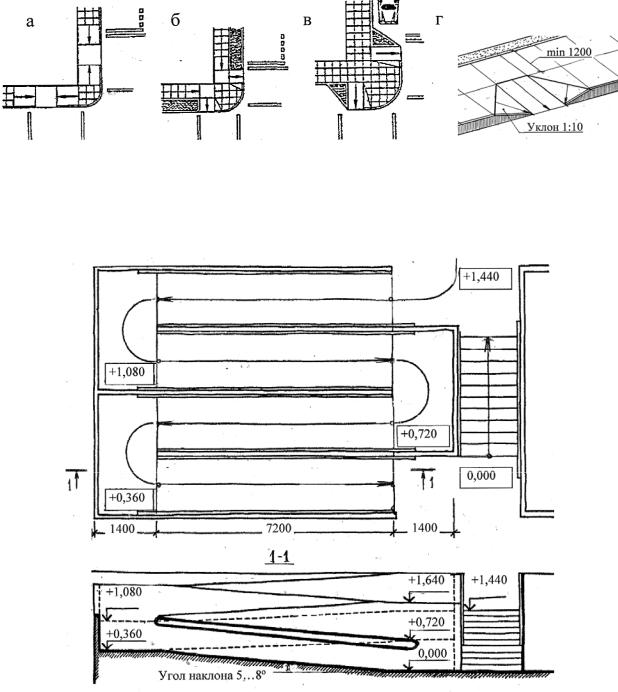

Рис. 4. Примеры устройства пандусов на переходах: а – параллельный бордюрный пандус на тротуаре; б – комбинированный бордюрный пандус на тротуаре с газоном;

в- перпендикулярный бордюрный пандус на выступающей вперед площадке;

г– перпендикулярный пандус

Рис. 5. Геометрические параметры пандусов при большом перепаде отметок

7

Вторговых центрах, возле остановок общественного транспорта, на пешеходных дорожках и прогулочных маршрутах в парках, а также в зонах отдыха жилых массивов должны предусматриваться площадки для отдыха на расстоянии 100-200 м друг от друга. Они не должны мешать пешеходному движению.

Всостав площадки должны быть включены скамья со спинкой и место для кресла-коляски (рис. 6). Часть мест для отдыха рекомендуется делать крытыми, чтобы ими можно было пользоваться при плохой погоде.

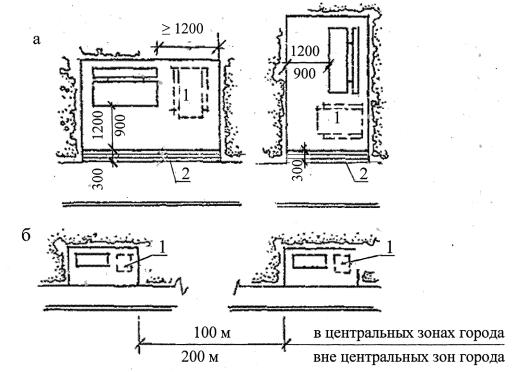

Рис. 6. Площадки для отдыха: а – планы площадок; б – расстояния между площадками на пешеходных путях; 1 – место для кресла-коляски; 2 – направляющая линия

из фактурной, контрастно окрашенной плитки

Для наружных открытых лестниц рекомендуется принимать ширину проступи не менее 0,4 м, высоту подъема ступеней – не более 0,12 м. Все ступени в пределах марша должны быть одинаковой геометрии и размеров по ширине проступи и высоте подъема. При ширине лестничных маршей более 2,5 м следует предусматривать дополнительные разделительные поручни.

Площадка для поворота должна быть одинаковой ширины с маршем лестницы или пандуса и иметь глубину на горизонтальном участке не менее

– 1,5 м (рис. 7). Поперечный уклон ступеней, пандусов и входных площадок не должен превышать 2 %.

Вдоль обеих сторон пандусов и по продольным краям маршей выполняются бортики высотой не менее 0,05 м для предотвращения соскальзывания ноги, трости или коляски. У всех перепадов высот более 0,45 м должны

8

устанавливаться обязательные ограждения с поручнями. Поручни у лестниц устанавливают на высоте 0,9 м, у пандусов, как правило, устанавливают на высоте 0,7 и 0,9 м (рис. 8).

Наружные входные площадки, лестницы и подъемные устройства для маломобильных посетителей должны быть защищены от атмосферных осадков, как минимум должны иметь навесы. Поверхности покрытий на путях движения должны быть прочными, не допускать скольжения при намокании и не затруднять движения.

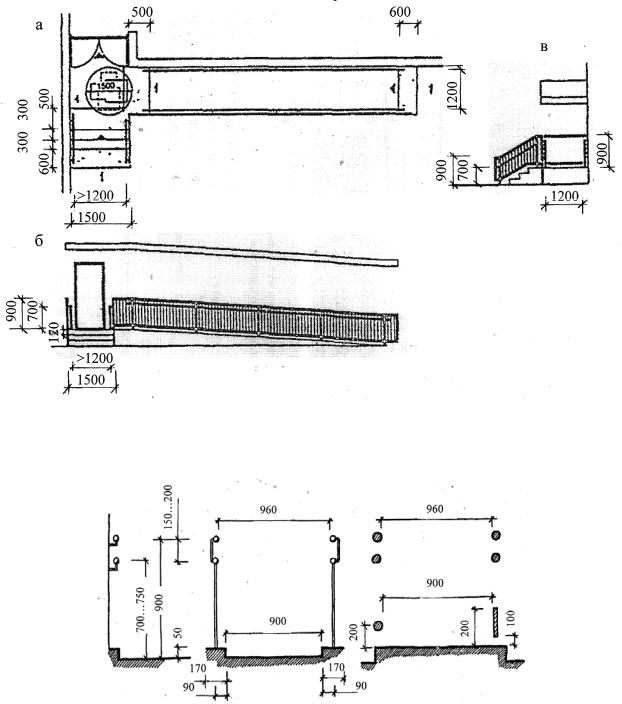

Рис. 7. Пример наружного входа в здание с лестницей и пандусом: а – план; б – вид со стороны лестницы; в – вид со стороны пандуса

Рис. 8. Параметры поручней лестниц и пандусов

9

При проектировании открытых спортивных площадок необходимо выполнять следующие требования:

-избегать перепадов уровня земли на путях движения между блоком вспомогательных помещений и площадок;

-располагать от границ всякого рода препятствий (заборов, стен и т.п.) на расстоянии не менее 3 м;

-устраивать по периметру участка комплекса открытого физкультурнооздоровительного сооружения полосы древесных и кустарниковых насаждений для защиты от ветра и шума. Отдельные площадки и открытые бассейны должны окружаться полосами кустарниковых насаждений;

-открытые площадки защищают от уличного шума за счет озеленения, насыпных валов земли или устройства акустических экранов;

-минимальная ширина шумозащитной полосы с 2-3 рядами деревьев и плотных кустарников должна составлять не менее 10 м. Каждый ряд снижает транспортный шум на 1,2-1,8 дБ при высоте деревьев не менее 5-7 м.

Примеры открытых физкультурно-оздоровительных площадок и основные требования к их организации даны на рис. 9-10.

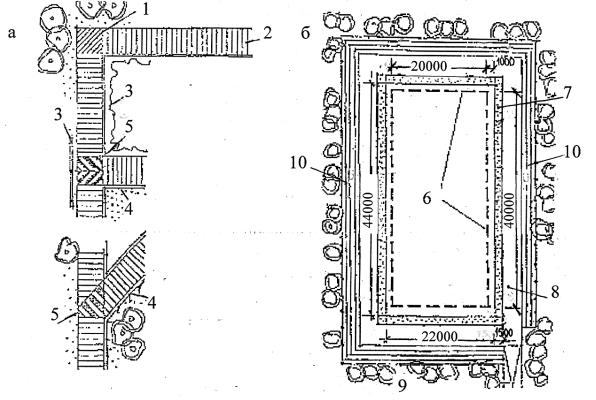

Рис. 9. Примеры оздоровительных дорожек и площадок:

а – тропа здоровья и система информации для незрячих; б – площадка; 1 – поворот; 2 – прямая; 3 – барьер, ограждение; 4 – легкое ограждение (веревка); 5 – развилка

или перекресток; 6 – площадка; 7 - полосы ориентации; 8 – зона безопасности; 9 – зеленые насаждения; 10 - трибуны

10

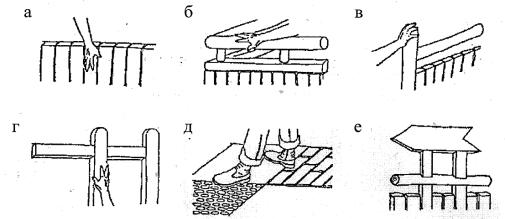

Рис. 10. Оборудование площадок для слепых и ограниченно зрячих: а – загородка высотой 600-900 мм; б – направляющий поручень; в – выступ, обозначающий конец дороги;

г – на перепаде рельефа повышение или понижение поручня; д – поворот, отмеченный качеством и фактурой покрытия (гладкое - неровное, выпуклое – вогнутое);

е – указатель к площадке со стационарным оборудованием

Связи блоков вспомогательных помещений, размещаемых отдельно от открытых плоскостных сооружений должны быть кратчайшими. Места занятий на открытых сооружениях должны размещаться компактно, иметь прямые связи между собой, при этом должна быть обеспечена их изоляция в соответствии с функциональными требованиями.

3.Основные требования доступности мест обслуживания

Вздании должно быть не менее одного входа, приспособленного для маломобильных посетителей. Вход должен располагаться с поверхности земли. Помещения и места оказания услуг, которые посещаются маломобильными посетителями, размещаются на уровне, ближайшем к поверхности земли. Входы в здание и помещения на путях перемещения инвалидов не должны иметь порогов и перепадов высот. В случае необходимости устройства порогов их высота не должна превышать 0,025 м. Высота прохода до низа выступающих конструкций должна быть не менее 2,1 м.

При входах могут предусматриваться контрольные устройства, приспособленные для пропуска различных категорий инвалидов. Дверные и открытые проемы должны иметь ширину не менее 0,9 м. При глубине ниши открытого проема более 1,0 м ее ширину следует принимать по ширине коммуникационного прохода, но не менее 1,2 м (рис. 11).

Ширина коммуникационного прохода в чистоте должна быть при движении кресла-коляски в одном направлении не менее 1,5 м, а при встречном движении – не менее 1,8 м. Варианты устройства коммуникационных проходов в общественных зданиях даны на рис. 12.
