Материал: Проектирование электропривода промышленных механизмов. Фролов Ю.М

-гладкая характеристика;

-управляемое торможение;

-скорость уменьшается линейно и плавно;

Рис. 8.15. Характеристики при генераторном торможении

Динамическое DC торможение:

-энергия рассеивается в двигателе;

-плохой тормозной момент;

-гладкая характеристика;

-не управляемое снижение скорости;

-30 - 40% эффективности от генераторного торможения;

-не известен момент остановки двигателя.

Комбинированное торможение:

-энергия рассеивается в двигателе;

-хороший тормозной момент;

-управляемое торможение;

-50-60% эффективности от генераторного торможения;

-скорость уменьшается линейно;

- может наблюдаться незначительное дрожание скорости.

Комбинированное торможение (COMPOUND BRAKING

TM) является эффективным методом остановки двигателя управляемым способом без потребности во внешнем тормозном резисторе и является наиболее эффективным при низких мощностях, где КПД двигателей самые низкие.

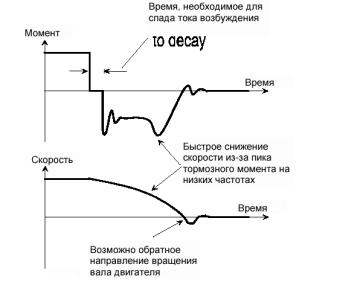

Рис. 8.16. Характеристики при динамическом торможении

операторское управление и визуализация

Операторское управление и визуализация устройств

MICROMASTER, MICROMASTER Vector и MIDIMASTER

Vector реализованы одинаково.

Управление, визуализация и параметрирование частотных инверторов может осуществляться как на самом устройстве, так и при помощи внешних приспособлений.

1. На самом преобразователе посредствам:

-стандартного встроенного 7-клавишного пульта;

-текстовой панели оператора OPM2, поставляемой дополнительно;

-клеммника управляющих сигналов.

2. С использованием внешних приспособлений:

-последовательный интерфейс RS485;

-текстовая панель оператора OPM2, поставляемая дополнительно;

-дополнительный модуль PROFIBUS;

-персональный компьютер с программой SIMOVIS.

Стандартный пульт управления состоит из 7 клавиш

,4-х разрядного 7-сегментного индикатора и имеет следующие функции:

-запуск частотного преобразователя;

-операторское управление;

-запуск /двигателя, увеличение / частотного задания двигателя;

-выбор направления вращения по или против часовой стрелки, шаговое задание частоты клавишей Jog;

-запуск и останов с заданной частоты;

-отображение заданной и действительной частоты двигателя;

-отображение и изменение параметров;

-отображение состояния преобразователя;

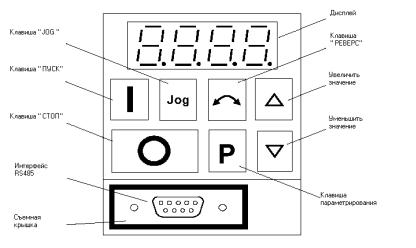

Рис. 8.18. Пульт управления преобразователя

«MKROMASTER Vektor »

- отображение сообщений – предупреждений;

- отображение и квитирование сообщений об ошибках. Каждая функциональная клавиша может быть

запрещена индивидуально. Для обеспечения безопасности клавиша остановка OFF всегда активна.

На мембранной клавишной панели расположен девятиштырьковый разъем SUB-D (X502) (рис. 8.18), обеспечивающий доступ к интерфейсу RS 485. Через этот интерфейс можно подключить дополнительный модуль PROFIBUS или текстовую панель оператора. Привод может быть непосредственно подключен к персональному компьютеру через интерфейс RS232, который расположен на текстовой панели оператора.

Интерфейс RS 485 устройств MICROMASTER и

MIDI-MASTER работает с универсальным последовательным протоколом (USS) и позволяет объединить в сеть по шине до 31 узла с максимальной скоростью передачи данных 19 кбит/с.

Интерфейс RS 485 доступен через 9-штырьковый разъем SUB-D (рисунок 8.19) а в устройствах серии 6SE32 еще и через клеммник управляющих сигналов.

Рис.. 8.19. Расположение выводов разъема SUB-D

Все функции, необходимые для работы и контроля устройств MICROMASTER и MIDIMASTER доступны через клеммник управляющих сигналов:

-команды управления, например, пуск /остановка, реверс, шаговое задание,

-входы аналогового задания,
