ВВЕДЕНИЕ

Земляные-работы являются составной частью строительства большинства инженерных сооружений. Они включают в себя: отрывку котлованов, траншей и мелиоративных каналов; возведение насыпей, плотин; устройство закрытых проходок в грунте в виде шахт и туннелей под различные подземные сооружения; бурение горизонтальных, наклонных и вертикальных скважин при бестраншейной прокладке трубопроводов под насыпями железных и шоссейных дорог, для установки свайных опор в плотных грунтах, для закладки зарядов взрывчатых веществ при разработке грунтов взрывом и т.п.

Дорожные машины работают в тяжелых условиях, которые характеризуются большим диапазоном изменений температуры воздуха, постоянной возможностью подвергнуться воздействию осадков, передвижением в условиях бездорожья, работой на влажных, а иногда на сильно пылеватых грунтах и т.п. К тому же строительные объекты часто имеют значительную протяженность, поэтому места работы машин отдалены от ремонтных баз. Дорожные машины должны быть просты по конструкции и обладать высокой надежностью в работе и необходимой долговечностью. Все это должно учитываться при проектировании машин.

Бульдозером называют самоходную землеройную машину, представляющую собой гусеничный или колесный трактор, тягач или другую самоходную машину с навешенным с помощью рамы или брусьев рабочим органом - отвалом криволинейного профиля, расположенным вне базы ходовой части.

Назначение бульдозера состоит в замене ручного труда в послойном копании и перемещении на короткие расстояния грунта при строительстве грунтовых дорог, дамб, плотин, профилировании насыпей, снятии грунта, засыпке траншей, выравнивании грунтовых поверхностей, при расчистке дорог, выкорчевывании пней и других строительных, гидромелиоративных, ирригационных земляных работах.

Целью данного дипломного проекта является модернизация бульдозера для расширения его технологических характеристик, это достигается решением следующих задач:

) выявление недостатков имеющейся конструкции

) анализ научно технической и патентной литературы

) внедрение наиболее эффективных технических решений

) расчёт усовершенствованного оборудования

) разработка энергосберегающих мероприятий

1. ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ БУЛЬДОЗЕРА

Бульдозер представляет собой базовый тягач 1(рис. 1), оснащенный ножевым навесным рабочим оборудованием, в которое входит отвал 3 с ножами 5, толкающие брусья 6, подкосы 7 и гидроцилиндры 2. Отвал изготовляют в виде коробчатой сварной конструкции с накладками жесткости, приваренными к тыльной стороне и козырьком 4. Толкающие коробчатые брусья 6 передними концами шарнирно соединяют с проушинами тыльной стороны отвала, а задними - с упряжными шарнирами 8, плиты которых приварены к балкам гусеничных тележек трактора. Подкосы соединяют верхнюю часть отвала с проушинами толкающих брусьев; перестановкой подкосов можно изменять угол резания в пределах 45-60°. Вследствие трудоемкости операций по перестановке подкосов их заменяют гидроцилиндрами.

Бульдозерным оборудованием иногда оснащают другие землеройно-транспортные машины (автогрейдеры, экскаваторы, погрузчики), у которых это оборудование является вспомогательным. Бульдозеры могут разрабатывать талые и мерзлые предварительно взрыхленные грунты. В качестве базовых машин для бульдозеров чаще всего используют гусеничные тракторы мощностью от 55 до 650 кВт, реже - колесные тракторы или тягачи мощностью 75- 1200 кВт.

Для выполнения подготовительных работ на раму бульдозера навешивают дополнительные виды рабочего оборудования: кусторезы, корчеватели, собиратели и др. Бульдозеры нередко, выпускают в комплекте с рыхлителями и канавокопателями, навешиваемыми сзади машины.

Бульдозер послойно срезает грунт и одновременно перемещает его волоком по поверхности земли к месту укладки.

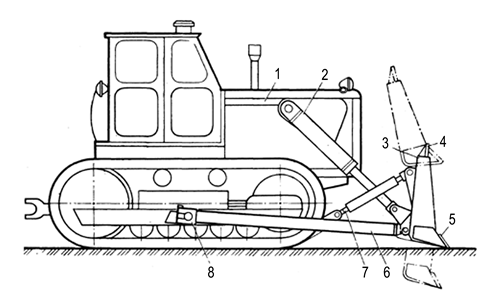

Рисунок 1 - Конструктивная схема.

- базовый тягач; 2- гидроцилиндр подъема и опускания отвала; 3- отвал; 4 - козырёк; 5 - нож; 6 - толкающий брус; 7 - подкос; 8 - упряжной шарнир;

Бульдозеры с неповоротным отвалом применяют для возведения насыпей из грунтов боковых резервов, разработки выемок, грубого планирования поверхностей земляных сооружений, для засыпки рвов, траншей, обваловки сооружений, а также для подготовительных работ- валки отдельных деревьев, срезки кустарника, корчевания отдельных пней и камней. Бульдозеры используют также для распределения грунтовых отвалов при работе экскаваторов и землевозов, образования штабелей сыпучих материалов (песка, щебня) и их подачи к перерабатывающим агрегатам, для снегоочистки, формирования террас на косогорах, производства вскрышных работ в карьерах.

На базе гусеничных тракторов также серийно выпускают бульдозеры с поворотным отвалом и универсальные. У бульдозера этого типа вместо толкающих брусьев установлена арочная рама, к вершине которой шарнирно присоединен отвал (рис. 2). Края отвала удерживают толкатели, соединенные ползунами с боковыми направляющими рамы. Последняя соединена с кронштейнами рамы трактора. Отвал поворачивают в плане гидроцилиндрами. Ползуны толкателей при этом изменяют положение на направляющих рамы и фиксируются закладными штырями. Задние проушины толкателей можно переставлять по высоте относительно ползунов, изменяя, таким образом, угол резания. Опуская проушину одного толкателя и поднимая проушину другого, можно произвести поперечный перекос отвала.

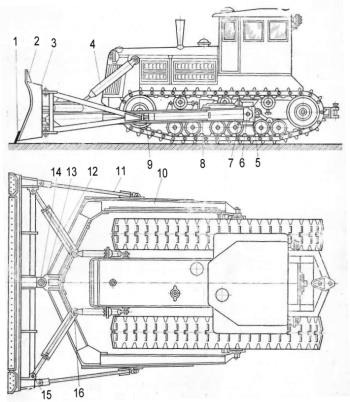

Рисунок 2 - Бульдозер с поворотным отвалом (вид сбоку и сверху):

- ножи; 2- козырек; 3- отвал; 4 - гидроцилиндры подъема и опускания отвала; 5 - направляющие ползуны опорных пальцев; 6 - опорный шарнир; 7 - гидроцилиндры перекоса отвала; 8 - направляющие ползунов толкателей; 9 - ползун; 10- универсальная рама; 11 - толкатель; 12- гидроцилиндр поворота отвала в плане; 13 - наголовник; 14 - штырь; 15, 16 - проушины.

В зависимости от условий работы применяют различные отвалы бульдозеров (рис. 3).

У прямого простого отвала (рис. 3, а) имеются прямая образующая, небольшие изогнутые боковые щитки и ножи для уменьшения износа щитков. Ножи отвала обычно состоят из двух частей и снабжены выступающими вперед сменными угловыми ножами. Такими отвалами разрабатывают крепкие грунты.

Универсальный отвал (рис. 3, б) используют для планировочных работ в грунтах с нарушенной структурой.

Сферический отвал (рис. 3, в) применяют для разработки мягких и средней крепости грунтов. Изогнутая в плане форма отвала предусмотрена для косого резания грунтов, при котором уменьшается сопротивление резанию и можно увеличить на 10-12% длину отвала. За счет выступающих вперед концов отвала объем перемещаемого грунта увеличивается на 20-25% по сравнению с прямым отвалом.

Рисунок 3 - Формы отвалов бульдозера:

а -- прямой; б - универсальный; в -- сферический; г -- с боковыми рыхлящими зубьями; д -- совковый для уборки; е -- короткий толкающий; 1 -- лобовой лист вместе с козырьком; 2 -- боковые щитки; 3 -- боковые ножи; 4 - угловые ножи; 5 - средние ножи; 6 - открылки-7 - выдвижные зубья

Отвал с рыхлящими боковыми зубьями (рис. 3, г) используют для разработки крепких каменистых грунтов бульдозерами большой мощности. Зубья выдвигаются гидроцилиндрами ниже ножей на 20-30 см.

Совковый отвал (рис. 3, д) имеет боковые щитки, снижающие потери грунта при перемещении и выступающую вперед часть ножа для лучшего врезания в грунт. Применяют его для разработки малосвязных грунтов в случае перемещении их на большие расстояния.

Короткие прямые отвалы (рис. 3, е) снабжают амортизаторами, предназначают для бульдозеров-толкателей, толкающих при работе землеройно-транспортные машины для получения большего тягового усилия. Толкающие брусья таких отвалов устанавливают с внутренней стороны гусеничных тележек.

Кроме указанных типов отвалов внедряют в производство дополнительные виды сменного рабочего оборудования для отделки откосов насыпей, рыхления грунта, удаления кустарника и др. Использование их значительно повышает универсальность бульдозеров.

Рабочий процесс бульдозера состоит из операций копания, перемещения и разравнивания грунта. При копании режущая часть отвала заглубляется в грунт и бульдозер одновременно движется вперед. Вырезаемый из забоя грунт накапливается перед отвалом, формируя призму грунта, которую называют призмой волочения. После этого отвал выглубляют и бульдозер перемещает грунт к месту укладки. Далее бульдозер разравнивает призму грунта несколько приподнятым предварительно отвалом. Разравнивать грунт можно передним и задним ходом машины. При транспортировании грунта часть его теряется. Потери, зависящие от дальности перемещения, могут доходить до 30% и более от объема призмы волочения.

В зависимости от условий работы, мощности и типа тягача гусеничные бульдозеры работают на скоростях 2,4-6,0 км/ч, на колесных тягачах - 3,5-8,0, а перемещают грунты соответственно на скоростях 4-8 и 6-12 км/ч (холостой ход - 10-12 и 20-25 км/ч).

Бульдозеры принято классифицировать по следующим признакам: мощности двигателя или тяговому усилию, типу ходового оборудования, способу установки отвала, типу привода или управления рабочим органом.

Тяжелые и сверхтяжелые бульдозеры применяют для выполнения земляных работ больших объемов, а также в районах со сложными климатическими и грунтовыми условиями; легкие и средние - для работ в транспортном, жилищном и сельскохозяйственном строительстве.

По типу ходового оборудования бульдозеры подразделяют на гусеничные и пневмоколесные. В первом случае базовыми машинами являются гусеничные тракторы, а во втором - пневмоколесные тягачи и колесные тракторы.

Бульдозеры на гусеничном ходу имеют высокую проходимость, при этом типе хода тяговое усилие при одной и той же мощности большее, чем у пневмоколесных.

Пневмоколесные более маневренны и быстроходны, их ходовая часть в эксплуатационных условиях более долговечна.

По способу установки отвала бульдозеры разделяют на машины с неповоротными и поворотными отвалами и универсальные. К первым относят бульдозеры, у которых в процессе работы из меняется только угол резания, остальные же установочные углы остаются постоянными. У бульдозеров с поворотными отвалами изменяются углы резания и захвата, у универсальных - все установочные углы. Диапазоны изменения углов установки отвалов показаны на рис. 4.

С изменением установочных углов меняется характер движения и высота подъема грунта по отвалу.

Рисунок. 4 - Схема установки отвала бульдозера:

а - поворот отвала в плане; б - поворот отвала в вертикальной плоскости; 1 - толкающая рама; 2 - боковой толкатель отвала; 3 - отвал; 4 - отвал, повернутый в плане; 5 - отвал, повернутый в вертикальной плоскости

Бульдозеры с неповоротными отвалами используют для разработки связных грунтов с ненарушенной структурой, а с поворотными отвалами и универсальные - для разработки несвязных грунтов, выполнения планировочных и снегоуборочных работ, засыпки траншей, рвов, котлованов и других выемок.

По типу привода или управления работой рабочего органа различают машины с канатно-блочным и гидравлическим управлением. У первых работой отвалов управляют с помощью однобарабанных фрикционных нереверсивных лебедок с канатно-блочными системами, приводимыми в действие от валов отбора мощности трактора, у вторых - одним или двумя гидроцилиндрами.

Для заглубления в грунт рабочее оборудование должно иметь достаточную массу. У бульдозеров с гидравлическим управлением отвал заглубляется в грунт принудительно, под действием усилий, развиваемых гидроцилиндрами. Это позволяет снизить массу отвала, облегчить условия работы машины, уменьшить затраты времени на набор грунта и повысить производительность машины. Большинство бульдозеров, выпущенных в последние годы, имеет гидравлическое управление.

Основным рабочим органом бульдозера является отвал. Производительность и потребная величина тягового усилия зависят от выбора параметров отвала.

1.1 Описание принципиальной схемы машины

В данном курсовом проекте будет рассмотрен бульдозер Б10М с механической трансмиссией. Данный бульдозер является результатом модернизации тракторов типа Т10 (Т-170)

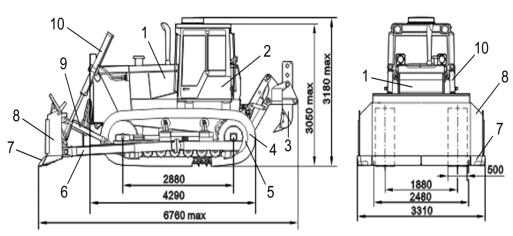

Рисунок 5 - Бульдозер Б10М

- базовая машина; 2 - кабина; 3 - рыхлитель; 4 - гусеница; 5 - ведущая звездочка; 6 - толкающий брус; 7 - нож; 8 - отвал; 9 - раскос; 10 - гидроцилиндр подъема-опускания отвала.

Бульдозер Б10М предназначен для разработки грунтов I - III категории без предварительного рыхления, грунтов IV категории с предварительным рыхлением, а также трещиноватых скальных пород и мерзлых грунтов при температуре грунта до -5°С. При агрегатировании тяговой лебедкой бульдозер Б10М может использоваться для выполнения специальных работ в строительстве, лесозаготовительных и транспортных работ, а также при проведении аварийно-спасательных мероприятий. Бульдозер Б10М может эксплуатироваться в условиях умеренного и холодного климата при температурах окружающего воздуха от плюс 40°С до минус 50°С, на высоте до 3000 м над уровнем моря, при высокой запыленности, а также в условиях тропического климата (тропическое исполнение).
