являются самыми важными документами заявки на промышленный образец. Изображения определяют притязания заявителя, в отношении которых проводятся экспертизы по существу, по ним определяется объем правовой охраны, предоставляемый патентом на промышленный образец (п. 3 ст. 1354 ГК РФ). После регистрации промышленного образца изображения внешнего вида изделия, определяющие объем предоставленной правовой охраны, публикуются в официальном бюллетене Роспатента наряду с другими сведениями о выдаче патента для третьих лиц.

Всоставе документов заявки должен быть представлен комплект изображений изделия, дающих полное представление о существенных признаках промышленного образца, которые определяют эстетические особенности внешнего вида изделия. Такое регулирование предоставляет заявителю широкие возможности, связанные с отражением на изображениях своих притязаний в виде существенных признаков внешнего вида изделия, допускает представление изображений внешнего вида изделия без деталей, что позволяет получить более широкую охрану.

Вкачестве изображений могут быть представлены фотографии, рисунки изделий, в том числе выполненные средствами компьютерной графики, репродукции или иными способами. Количество видов изображений изделия не должно превышать семи. Какие виды изображений представлять и в каком количестве в пределах семи разрешенных Правилами ПО, решает заявитель исходя из необходимости отобразить свои притязания.

Как правило, комплект изображений изделия, относящийся к одному объемному промышленному образцу, содержит изображение общего вида изделия в ракурсе 3/4 спереди и другие виды изображений - по выбору заявителя. В частности, могут быть представлены вид спереди, сзади, слева, справа, сверху, снизу, всего не более семи.

Для плоскостного промышленного образца достаточно одного вида.

Допускается применение пунктирной линии для отображения на изображении изделия тех частей внешнего вида изделия, на правовую охрану которых заявитель не претендует. При этом та часть внешнего вида изделия, к которой относится заявленный промышленный образец, должна быть изображена сплошной линией.

Важное требование состоит в том, что изображения внешнего вида изделия должны содержать визуально воспринимаемую информацию о существенных признаках промышленного образца, которые определяют испрашиваемый заявителем объем правовой охраны промышленного образца. Признаки, которые не идентифицируются на изображениях визуально, не принимаются во внимание при проведении экспертизы.

Группа промышленных образцов представляется комплектом изображений для каждого промышленного образца группы.

Примеры изображений внешнего вида различных изделий представлены ниже.

Примеры, иллюстрирующие практику представления изображений изделий

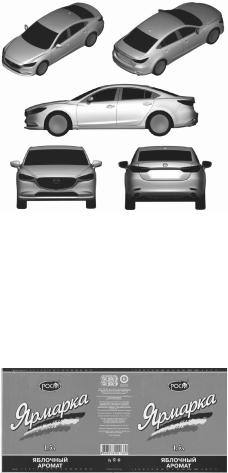

Пример 1.

Комплект изображений изделия, относящийся к одному объемному промышленному образцу "Автомобиль", содержит максимально допустимое количество изображений - семь в разных ракурсах.

Патент N 108814. Промышленный образец (МКПО (11): 12-08). АВТОМОБИЛЬ.

Фиг. 1 - 7. "Автомобиль в разных ракурсах (семь видов)"

Пример 2.

Для плоскостного промышленного образца достаточно одного вида <1>.

--------------------------------

<1> Руководство ПО, фиг. 15.

Фиг. 8. "Упаковка (один вид)"

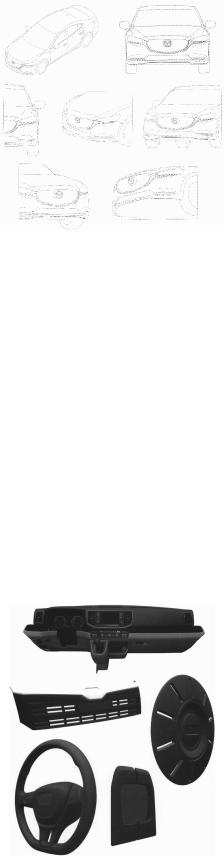

Пример 3.

Пунктом 32 (15) Требований ПО установлено, что допускается применение пунктирной линии для отображения на изображении изделия тех его частей (элементов) внешнего вида, на правовую охрану которых заявитель не претендует. При этом та часть внешнего вида изделия, к которой относится заявленный промышленный образец, должна быть изображена сплошной линией.

В данном примере притязания заявителя распространяются на небольшую деталь внешнего вида автомобиля (моулдинг), представленную сплошной линией. Для более наглядной визуализации детали представлено ее изображение в виде части внешнего вида автомобиля в составе всего автомобиля. Заявитель не претендует на решение внешнего вида автомобиля в целом, и поэтому автомобиль в целом показан пунктирной линией.

Патент N 108813. Промышленный образец (МКПО (11): 12-08). АВТОМОБИЛЬ (охрана части внешнего вида).

Фиг. 9 - 15. "Автомобиль (охрана части внешнего вида) (семь видов)"

Пример 4.

Всоответствии с п. 32 (10) Требований ПО группа промышленных образцов представляется комплектом изображений для каждого промышленного образца группы.

Вданном примере представлена группа промышленных образцов, относящихся к изделиям, составляющим набор из пяти запасных деталей. На изображениях видно, что каждая деталь представлена несколькими изображениями (кроме приборной доски).

Патент N 106903.

Промышленный образец (МКПО (11): 12-08, 12-16).

НАБОР ЗАПАСНЫХ ДЕТАЛЕЙ ДЛЯ СБОРКИ ТРАНСПОРТНОГО СРЕДСТВА (изделие в целом), ДОСКА ПРИБОРНАЯ ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА (самостоятельная часть изделия), РЕШЕТКА РАДИАТОРНАЯ ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА (самостоятельная часть изделия), ДИСК КОЛЕСНЫЙ ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА (самостоятельная часть изделия), РУЛЬ ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА (самостоятельная часть изделия) и ПОДКРЫЛОК ДЛЯ ТРАНСПОРТНОГО СРЕДСТВА (самостоятельная часть изделия).

1. Набор запасных деталей для сборки транспортного средства (изделие в целом).

Фиг. 16 - 20. "Набор запасных деталей"

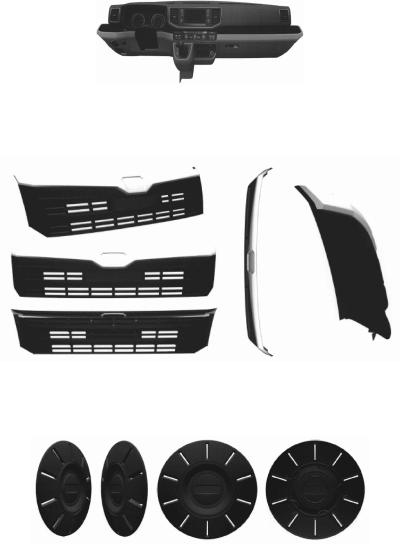

2. Доска приборная для транспортного средства (самостоятельная часть изделия).

Фиг. 21. "Доска приборная"

3. Решетка радиаторная для транспортного средства (самостоятельная часть изделия).

Фиг. 22 - 26. "Решетка радиаторная"

4. Диск колесный для транспортного средства (самостоятельная часть изделия).

Фиг. 27 - 30. "Диск колесный"

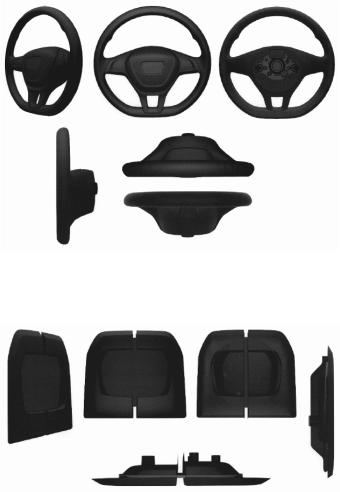

5. Руль для транспортного средства (самостоятельная часть изделия).

Фиг. 31 - 36. "Руль"

6. Подкрылок для транспортного средства (самостоятельная часть изделия).

Фиг. 37 - 41. "Подкрылок"

Пример 5.

В соответствии с п. 32 (12) Требований ПО изделия, которые могут закрываться, складываться, трансформироваться, могут быть представлены изображениями этих изделий в закрытом и открытом виде по выбору заявителя, если он претендует на правовую охрану в отношении нескольких видов трансформации изделия.

Патент N 89090. Промышленный образец "Холодильник однокамерный".
