Материал: Обработка сигналов на фоне шумов. методические указания к проведению лабораторных работ для магистрантов направления 11.04.01 «Радиотехника». Токарев А.Б

а горизонтальный - 0,5 мс/дел. Изменять масштаб можно и при помощи клавиш "+", "–", "*", "/" дополнительной клавиатуры, а именно:

</> - Увеличить масштаб изображения по вертикали; <*> - Уменьшить масштаб изображения по вертикали; <–> - Увеличить масштаб изображения по горизонтали; <+> - Уменьшить масштаб изображения по горизонтали.

Для более точного измерения каких-либо точек или фрагментов диаграмм предназначены вертикальные маркеры. Они легко управляются как с клавиатуры, так и при помощи "мыши", а их текущие горизонтальные и вертикальные координаты отображаются справа от соответствующих переключателей масштаба. Так, например, на левом приборе, изображенном на рис. П.1.5, маркер расположен по оси времени на расстоянии 2,1875 мс от момента начала отсчета и, судя по индикатору в верхней правой части анализатора, наблюдаемое в данном временном сечении значение напряжения составляет 2.0812 В.

Выбор используемых измерительных приборов Для изменения состава и/или точек подключения кон-

трольно-измерительных приборов служит главное меню окна “Блок анализаторов”. Разберем использование данного меню на примере замены осциллографа, показанного на рис. П.1.5 справа, спектроанализатором, подключенным к выходу схемы. Для этого выполним следующие шаги:

1)Щелчком мышью по надписи "Осциллограф (6)" сделаем данный измерительный прибор активным (на рис. П.1.5 это уже выполнено);

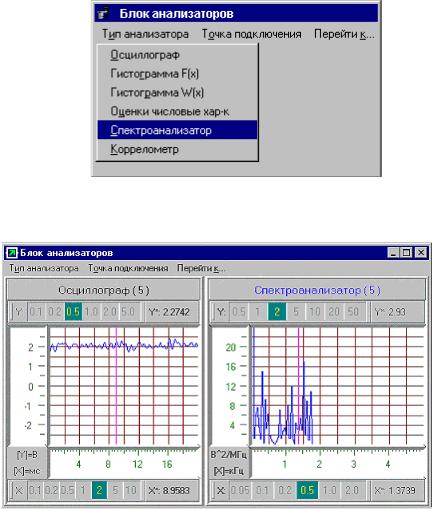

2)При помощи меню "Тип анализатора" заменяем осциллограф спектроанализатором (рис. П.1.6);

3)При помощи меню "Точка подключения" изменяем контрольную точку схемы на №5 (рис. П.1.1).

В результате блок анализаторов приобретает вид, показанный на рис. П.1.7.

36

ПРИЛОЖЕНИЕ 2

Устранение проблем, связанных с «ini»-файлами

Если до перехода на операционную систему Windows версии 7 проблем c формированием файлов конфигурации не возникало, то на последних версиях Windows появление файла с расширением «.ini» система может и не воспринять как появление файла конфигурации. В подобных ситуациях информация из «ini»-файла может оказаться недоступной из моделирующей программы. Что можно при этом порекомендовать?

1.Найдите у себя на диске любой «ini»-файл, который система отображает как файл конфигурации, и скопируйте его

вкаталог с моделирующей программой под именем «1.ini».

2.В текстовом редакторе измените содержимое этого «ini»-файла на нужное Вам. Скажем:

[DataList]

0.0=0

1.0=0

2.0=0.6989

3.0=0.6989

4.0=0.6989

8.0=0

3. Скопируйте (размножьте) созданный файл «1.ini» под именами «2.ini», «3.ini» и т.д., чтобы гарантировать отсутствие сообщений об ошибках при переключениях между сигналами разных бригад.

После этого сообщение о недоступности «ini»-файла при проведении моделирования больше появляться не должно.
