С учетом климатических условий Вьетнама можно рекомендовать следующие мероприятия, направленные на укрепление и усиление насыпи дорожного земляного полотна:

в условиях, когда уровень грунтовых вод оказывает существенное влияние на влажность грунтов рабочего слоя земляного полотна, и для предотвращения поступления влаги атмосферных осадков в рабочий слой земляного полотна через обочины и откосы рекомендуется применять траншейный дренаж;

для предотвращения поступления влаги атмосферных осадков в тело земляного полотна через неукрепленные обочины или обочины, укрепленные водопроницаемым материалом, для предотвращения поступления влаги атмосферных осадков сквозь дорожное покрытие переходного типа или разрушенное асфальтобетонное покрытие, а также для предотвращения поступления в грунты насыпи воды из кюветов при длительном осеннем стоянии поверхностных вод рекомендуется применять гидроизоляцию земляного полотна;

для отвода поверхностных вод и отвода от бровки земляного полотна длительно стоящих поверхностных вод рекомендуется устройство кюветов, кювет-резервов за счет уполаживания откосов или устройства берм;

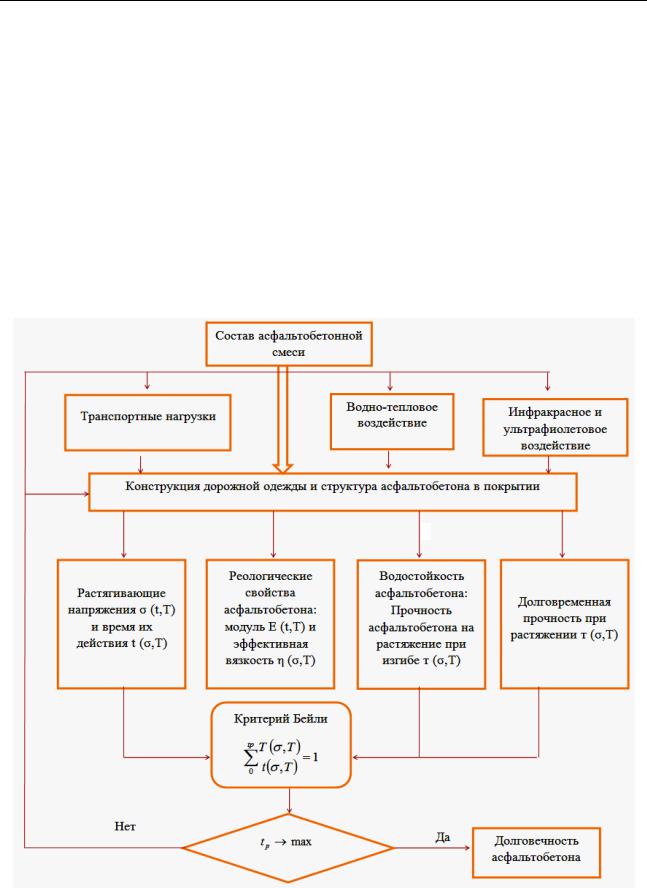

Рис. 8. Блок-схема расчета времени до момента образования трещины на асфальтобетонном покрытии на основе симплекс-метода

146

на участках, где постоянно наблюдается переувлажнения грунтов атмосферными осадками, и на участках местности с необеспеченным поверхностным стоком при высоком уровне стояния подземных вод рекомендуется полное переустройство дорожной одежды с устройством основания из крупнозернистых материалов — гидроизолирующей прослойки. Данная конструкция позволяет перехватить воду, поступающую через дорожную одежду и обочины, снизить влажность рабочего слоя земляного полотна и повысить его несущую способность.

Описанные выше мероприятия укрепления и усиления дорожного полотна являются типовыми. Они не устраняют проблему регулирования водно-теплового режима автомобильных дорог полностью, так как не учитывают особенностей того или иного района, поэтому применение любого из мероприятий к конкретной автомобильной дороге должно учитывать местные климатические условия.

Выводы

1. Воздействие атмосферных (влажности, температуры, солнечной радиации), грунто- во-гидрологических (увлажнения основания, изменения температуры грунта) и транспортных (динамического воздействия, вертикальной нагрузки) факторов на дорожные сооружения Вьетнама можно условно разделить на два типа:

воздействие на состояние земляного полотна и дорожные одежды как на несущую конструкцию, в результате которого изменяются ее прочность, долговечность и работоспособность;

воздействие на состояние покрытия дороги как поверхность качения, в результате которого изменяются состояние этой поверхности, сопротивление качению, сцепные качества и, как следствие, ухудшается взаимодействие автомобиля с дорогой.

2. При выборе технологий содержания и ремонта дефектов земляного полотна, дорожной одежды, покрытия необходимо детально учитывать влияние многообразных природноклиматических факторов и грутово-гидрологических условий, присутствующих в трех климатических районах Вьетнама. И только после определения основного источника разрушения дорожной конструкции следует выбирать технологию ремонта и содержания дорожных конструкций.

Библиографический список

1.Водно-тепловой режим земляного полотна и дорожных одежд / И. А. Золотарь [и др.]. — М.: Транспорт, 1971. — 415 с.

2.Дедова, И. Н. Оценка состояния транспортной инфраструктуры Вьетнама / И. Н. Дедова, Дау Хоанг Хынг // Транспортное дело России. — 2011. — № 7. — С. 13—17

Р. А. Кожевников, И. Н. Дедова, А. В. Резер, Дау Хоанг Хынг // Транспортное дело России. — 2012. — № 3. — С. 51—56.

6.Нгуен, В. Л. Предложения по расчету конструкций дорожных одежд с учетом колееустойчивости при повышенных температурах в условиях Вьетнама / В. Л. Нгуен // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2013. — № 2 (30). — С. 74—82.

7.Нгуен, В. Л. Причины колееобразования на асфальтобетонных покрытиях и методы повышения их деформативной устойчивости в условиях Южного Вьетнама / В. Л. Нгуен, Д. И. Черноусов // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2013. — № 1 (29). — С. 57—65.

8.Нгуен, Ф. Н. Причины разрушения асфальтобетонных покрытий и методы повышения их деформативной устойчивости в условиях Вьетнама / Ф. Н. Нгуен // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2015. — № 2 (38). — С. 75—83.

9.Подольский, Вл. П. Исследование температурного режима асфальтобетонных покрытий автомобильных дорог во Вьетнаме / Вл. П. Подольский, Нгуен Ван Лонг, Нгуен Дык Ши // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2012. — № 4 (28). — С. 78—84.

147

Научный вестник Воронежского ГАСУ. Строительство и архитектура

10.Подольский, Вл. П. О возможности расширения ресурсной базы дорожного строительства за счет стабилизации и укрепления грунтов / Вл. П. Подольский, Нгуен Ван Лонг, Нгуен Дык Ши // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2014. — № 1 (33). — С. 102—111.

11.Подольский, Вл. П. Технология и организация строительства автомобильных дорог: в 2 т. Т. 1. Земляное полотно / Вл. П. Подольский, А. В. Глагольев, П. И. Поспелов. — Воронеж: Изд-во Воронеж. гос. унта, 2005. — 528 с.

12.Рябова, О. В. Обоснование мероприятий по защите откосов пойменных насыпей вьетнамских автомобильных дорог от кавитационных и суффозионных деформаций / О. В. Рябова, В. З. Чан // Научный журнал. Инженерные системы и сооружения. — 2014. — Т. 3, № 4 (17). — С. 126—133.

13.Рябова, О. В. Основные принципы применения траверсов для инженерной защиты дорожнотранспортных сооружений на пойменных участках / О. В. Рябова, В. З. Чан // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2013. — № 4 (32). — С. 100—106.

14.Рябова, О. В. Предложения по регламентированию придорожного пространства для дорог Републики Вьетнам / О. В. Рябова, Нгуен Фыонг Нгок // Научный журнал. Инженерные системы и сооружения. —

2014. — Т. 3, № 4 (17). — С. 112—118.

15.Рябова, О. В. Разработка мероприятий по инженерной защите автодорог на пойменных / участ-

ках / О. В. Рябова, А. А. Глагольев, В. Чан // Фундаментальные исследования. — 2016. — № 4—2. — С. 316—322.

16.Самодурова, Т. В. Базы данных для проектирования нежестких дорожных одежд для Республики Вьетнам / Т. В. Самодурова, Н. В. Тыонг // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2015. — № 4 (40). — С. 72—78.

17.Самодурова, Т. В. Совершенствование норм проектирования транспортных сооружений для Республики Вьетнам / Т. В. Самодурова, Н. В. Тыонг, А. Б. Бондарев // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2012. — № 4 (28). — С. 64—69.

18.Справочная энциклопедия дорожника: в 2 т. Т. 2. Ремонт и содержание автомобильных дорог / под ред. д-ра техн. наук, проф. А. П. Васильева. — М., 2004. — 805 с.

19.Чан Ван Зы. Проблемы повышения деформативной устойчивости вьетнамской дорожной сети на переходах через пойму рек / Чан Ван Зы, Вл. П. Подольский // Научный вестник Воронежского ГАСУ. Строительство и архитектура. — 2014. — 4 (36). — С. 103—112.

20.Чан Хоанг Тхыонг. Значение развития транспортной системы в модернизации экономики социалистической Республики Вьетнам / Чан Хоанг Тхыонг // Транспортное дело России. — 2010. — № 12. — С. 159—

161.

21.Чан Хоанг Тхыонг. Проблемы и стратегии развития автомобильного транспорта социалистической Республики Вьетнам / Чан Хоанг Тхыонг // Транспортное дело России. — 2011. — № 4. — С. 87—89.

References

1.Vodno-teplovoi rezhim zemlyanogo polotna i dorozhnykh odezhd / I. A. Zolotar' [i dr.]. — M.: Transport, 1971. — 415 s.

2.Dedova, I. N. Otsenka sostoyaniya transportnoi infrastruktury V'etnama / I. N. Dedova, Dau Khoang Khyng // Transportnoe delo Rossii. — 2011. — № 7. — S. 13—17

R.A. Kozhevnikov, I. N. Dedova, A. V. Rezer, Dau Khoang Khyng // Transportnoe delo Rossii. — 2012. — № 3. —

S.51—56.

6.Nguen, V. L. Predlozheniya po raschetu konstruktsii dorozhnykh odezhd s uchetom koleeustoichivosti pri povyshennykh temperaturakh v usloviyakh V'etnama / V. L. Nguen // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2013. — № 2 (30). — S. 74—82.

7.Nguen, V. L. Prichiny koleeobrazovaniya na asfal'tobetonnykh pokrytiyakh i metody povysheniya ikh deformativnoi ustoichivosti v usloviyakh Yuzhnogo V'etnama / V. L. Nguen, D. I. Chernousov // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2013. — № 1 (29). — S. 57—65.

8.Nguen, F. N. Prichiny razrusheniya asfal'tobetonnykh pokrytii i metody povysheniya ikh deformativnoi ustoichivosti v usloviyakh V'etnama / F. N. Nguen // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2015. — № 2 (38). — S. 75—83.

9.Podol'skii, Vl. P. Issledovanie temperaturnogo rezhima asfal'tobetonnykh pokrytii avtomobil'nykh dorog vo V'etname / Vl. P. Podol'skii, Nguen Van Long, Nguen Dyk Shi // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2012. — № 4 (28). — S. 78—84.

148

10.Podol'skii, Vl. P. O vozmozhnosti rasshireniya resursnoi bazy dorozhnogo stroitel'stva za schet stabilizatsii

iukrepleniya gruntov / Vl. P. Podol'skii, Nguen Van Long, Nguen Dyk Shi // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2014. — № 1 (33). — S. 102—111.

11.Podol'skii, Vl. P. Tekhnologiya i organizatsiya stroitel'stva avtomobil'nykh dorog: v 2 t. T. 1. Zemlyanoe polotno / Vl. P. Podol'skii, A. V. Glagol'ev, P. I. Pospelov. — Voronezh: Izd-vo Voronezh. gos. un-ta, 2005. — 528 s.

12.Ryabova, O. V. Obosnovanie meropriyatii po zashchite otkosov poimennykh nasypei v'etnamskikh avtomobil'nykh dorog ot kavitatsionnykh i suffozionnykh deformatsii / O. V. Ryabova, V. Z. Chan // Nauchnyi zhurnal. Inzhenernye sistemy i sooruzheniya. — 2014. — T. 3, № 4 (17). — S. 126—133.

13.Ryabova, O. V. Osnovnye printsipy primeneniya traversov dlya inzhenernoi zashchity dorozhnotransportnykh sooruzhenii na poimennykh uchastkakh / O. V. Ryabova, V. Z. Chan // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2013. — № 4 (32). — S. 100—106.

14.Ryabova, O. V. Predlozheniya po reglamentirovaniyu pridorozhnogo prostranstva dlya dorog Republiki V'etnam / O. V. Ryabova, Nguen Fyong Ngok // Nauchnyi zhurnal. Inzhenernye sistemy i sooruzheniya. — 2014. — T. 3, № 4 (17). — S. 112—118.

15.Ryabova, O. V. Razrabotka meropriyatii po inzhenernoi zashchite avtodorog na poimennykh / uchastkakh / O. V. Ryabova, A. A. Glagol'ev, V. Chan // Fundamental'nye issledovaniya. — 2016. — № 4—2. — S. 316—322.

16.Samodurova, T. V. Bazy dannykh dlya proektirovaniya nezhestkikh dorozhnykh odezhd dlya Respubliki V'etnam / T. V. Samodurova, N. V. Tyong // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2015. — № 4 (40). — S. 72—78.

17.Samodurova, T. V. Sovershenstvovanie norm proektirovaniya transportnykh sooruzhenii dlya Respubliki V'etnam / T. V. Samodurova, N. V. Tyong, A. B. Bondarev // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2012. — № 4 (28). — S. 64—69.

18.Spravochnaya entsiklopediya dorozhnika: v 2 t. T. 2. Remont i soderzhanie avtomobil'nykh dorog / pod red. d-ra tekhn. nauk, prof. A. P. Vasil'eva. — M., 2004. — 805 s.

19.Chan Van Zy. Problemy povysheniya deformativnoi ustoichivosti v'etnamskoi dorozhnoi seti na perekhodakh cherez poimu rek / Chan Van Zy, Vl. P. Podol'skii // Nauchnyi vestnik Voronezhskogo GASU. Stroitel'stvo i arkhitektura. — 2014. — 4 (36). — S. 103—112.

20.Chan Khoang Tkhyong. Znachenie razvitiya transportnoi sistemy v modernizatsii ekonomiki sotsialisticheskoi Respubliki V'etnam / Chan Khoang Tkhyong // Transportnoe delo Rossii. — 2010. — № 12. — S. 159—161.

21.Chan Khoang Tkhyong. Problemy i strategii razvitiya avtomobil'nogo transporta sotsialisticheskoi Respubliki V'etnam / Chan Khoang Tkhyong // Transportnoe delo Rossii. — 2011. — № 4. — S. 87—89.

DEVELOPMENT OF A STRATEGY OF THE MAINTENANCE

OF TRANSPORTATION FACILITIES

TAKING INTO ACCOUNT THE CLIMATIC CONDITIONS OF VIETNAM

O. V. Ryabova, Nguyen Phuong Ngoc

Voronezh State Technical University

Russia, Voronezh, tel.: (473)236-18-89, e-mail: phuongngoc661986@gmail.com

O. V. Ryabova, D. Sc. in Engineering, Prof. of the Dept. of Construction and Operation of Highways Nguyen Phuong Ngoc, PhD student of the Dept. of Construction and Operation of Highways

Statement of the problem. The influence of the atmospheric (humidity, temperature, solar radiation) and soil-hydrological (wetting of the base, changes in soil temperature) factors on the strength and durability of road constructions in Vietnam are investigated.

Results. The analysis of transport-operational condition of the road network of Vietnam, the causes and conditions of the characteristic defects of road construction in southern, Central and Northern climatic regions of Vietnam is conducted. A strategy for the maintenance and repair of pavement surfacings and subgrade to increase their strength and durability is proposed.

Conclusions. When choosing the technology content of subgrade, pavement surfacings and elimination of defects, it is necessary to consider thoroughly the impact of diverse climatic factors and soil and hydrological conditions present in the three climatic regions of Vietnam.

Keywords: strength and stability of subgrade, road surfacing, durability of surfacing, temperature of asphalt concrete, moisture, water and temperature conditions.
