7. Пульты управления и запоминающие устройства

Пульты управления в СМИ иногда выполняют в виде обычной фортепианной клавиатуры, учитывая привычность их для музыканта-исполнителя (рис. 22). Но в этом случае конструкторы вынуждены вводить дополнительные регуляторы, выполняемые в виде ножных и коленных педалей. С подобной ситуацией столкнулись и конструкто­ры электромузыкальных инструментов, и поэтому нам необходимо максимально учитывать опыт создания пультов ЭМИ [36].

Но специфические свойства светового материала диктуют необходимость конструи­рования для СМИ особых пультов, позволяющих добиться наиболее гибкого управле­ния яркостью, цветностью, насыщенностью, выбором форм и движением их по экрану. Вот как, например, решен пулы светорегулятора "Хромон", используемого для спек­таклей "Звук и Свет". На панели пульта помещен цветовой график в виде криволиней­ного треугольника, по которому оператор перемещает ручку управления. Эта ручка связана с тремя цепями регулирования источников трех основных цветов. При поло­жении ручки в центре треугольника работают источники всех трех цветов, в сумме дающие белый свет. При перемещении ручки к вершинам треугольника увеличивается доля соответствующего цвета, а остальные пропорционально и плавно гаснут. Каждой точке треугольника, таким образом, соответствует своя цветность светового потока. Остроумное развитие этот принцип получил у изобретателя Г. Л. Курдюмова, который управляет регуляторами посредством нитей, как в театре марионеток.

В обычных театральных регуляторах света выбирают канал и изменяют яркость подвижным рычагом, связанным с бесконтактным индуктивным датчиком или пере­менным резистором управления, задающим уровень сигнала на входы БУМ. Кроме то­го, регуляторы снабжают программаторами, позволяющими предварительно установить порядок действия всех цепей регулирования в каждой последующей сцене. Но на их применение в режиме СМИ рассчитывать не стоит, так как они удобны лишь при стати­ческом освещении сцены. В СМИ, как увидим далее, удобнее использовать иной способ программирования с оперативной коммутацией светопроекторов на выходе каждого канала БУМ.

Пульты СМИ по сложности и даже по внешнему виду напоминают иногда органные консоли (рис. 23). Если пульт совмещен с ВОУ, он может представлять собой обычные механические рычаги, стальные тросы, гибкие передачи и т. п., связывающие органы управления пульта с диафрагмами, светофильтрами, трафаретами в ВОУ. Подобный принцип использовал в светоинструменте "Клавилюкс" американский конструктор Т.Уилфред (рис.24) [23].

Пока среди всех подобных СМИ, если не считать тех, что используют стандартные театральные светорегуляторы, не существует унификации пультов. Как оригинальный и удобный в работе пульт следует отметить конструкцию харьковского зала светому­зыки (проект Ю. А. Правдюка).

Рис. 22. СМИ "Музископ" Н.Шеффера (1961 г.)

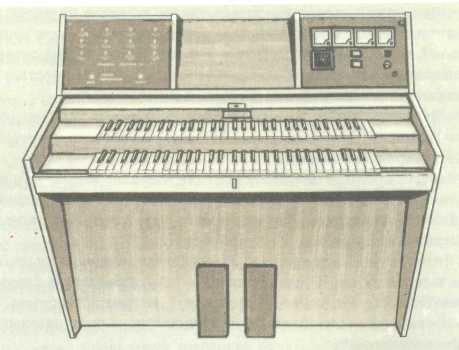

Рис. 23. Пульт светоинструмента Государственного центрального кино­концертного зала

Пример решения пульта СМИ с растровыми изображением приведен на рис. 25. Кла­вишами выбирают зону засветки экрана тем или иным цветом, а яркостью управляют посредством ножных педалей.

Существуют бесконтактные пульты с фотодатчиками, управляемые светом. Их удобно применять в основном в растровых СМИ,- когда пульт также представляет со­бой растровое поле датчиков. Действие фотодатчиков можно настроить на открывание или закрывание фотоключей при попадании на них света. Перекрывая свет, падающий на пульт, рукой, шторками, фигурными трафаретами или кинопленкой, получают движе­ние соответствующих светлых или темных образов заданной конфигурации на большом экране. Как увидим в следующей главе, этот способ можно использовать и в транспа-рантных СМИ.

Рис. 24. Пульт и проекторы "клавилюкса" Т. Уилфреда (1937 г.)

Известны интересные конструкции пульта с другими бесконтактными устройства­ми - емкостными датчиками, работающими по принципу известного ЭМИ "термен-вокс". Необходимо отметить и так называемые "сенсорные" устройства, позволяющие коммутировать цепи без механических усилий, простым прикосновением к соответ­ствующей точке поверхности пульта.

Попытку унифицировать пульты управления СМИ предприняли разработчики установ­ки "Мираж" [18]. Для этого СМИ они разработали несколько разновидностей клавиату­ры дискретного и непрерывного действия.

К дискретным клавиатурам они отнесли такие, при касании к которым скачком меняется состояние ключевого элемента (контакты, герконы, "сенсоры" и т. д.). При 10 - 13 градациях формируемого управляющего сигнала можно получить плавное управление яркостью источников света.

Аналоговые клавиатуры обеспечивают плавное изменение управляемого параметра на выходе пульта. К управляющим элементам такой клавиатуры надо отнести преобра­зователи "перемещение-напряжение", магнито-резисторы. Следует отметить, что любую непрерывную величину можно представить в виде дискретной с некоторым малым ша­гом сканирования.

Специфическую группу составляют клавиатуры с управляющими элементами преоб­разователя "время-напряжение", т. е. выходной параметр зависит от того, как долго исполнитель касается органа управления. Все эти виды клавиатуры для СМИ "Мираж" взаимозаменяемы.

Световую композицию воспроизводят на пульте по световой партитуре, которая является своего рода памятью операторских манипуляций. Заранее следует оговорить, что, в отличие от музыки, в световой партии унифицированной нотной записи существо­вать не может. В этом убеждает отсутствие единых обозначений даже для танца, где зада­ча намного проще. Но для каждого конкретного вида СМИ своя условная запись воз­можна и целесообразна. Естественно, нотными или другими знаками можно записать лишь движения ручек на пульте, сама же основа композиции воплощена в трафаретах ВОУ. Для того, чтобы зафиксировать всю композицию в ее, целостности, необходимо обращение либо к кино- и видеосъемке, либо к специальным запоминающим устрой­ствам ЗУ, которые можно совмещать со СМИ, если у них БУМ выполнен в электронном варианте.

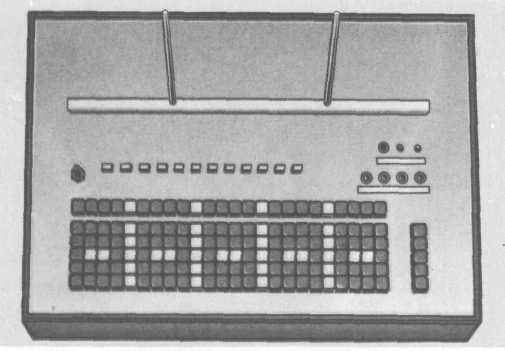

Рис. 25. Один из пультов СМИ "Прометей-2"

Итак, при работе с обычными оптико-механическими СМИ существует проблема запоминания сигналов на входе СМИ согласно требуемому порядку включения соответ­ствующих БУМ и управления ими по определенной программе. Частично здесь можно заимствовать опыт работы с многопрограммными регуляторами света, предназначен­ными для телестудий и театра. Управляющие сигналы для них записывают в виде систе­мы отверстий на перфокарты или перфоленты. Эти отверстия являются, по сути дела, двоичным кодом значений яркости, установленных в ходе репетиций. При воспроиз­ведении преобразователь "код — напряжение" формирует сигнал, который вводят в мостовое устройство сравнения, где этот сигнал воздействует на электромагнитные муфты рычагов управления.

В некоторых случаях достаточным оказывается использование и других простейших программных устройств. Рассмотрим, например, такую задачу: запомнить сигнал сраба­тывания коммутатора для подключения определенной комбинации нескольких ВОУ из имеющего их числа на выходе одного мощного БУМ. В качестве коммутационного устройства можно взять шаговый искатель, скоммутировав необходимым образом его контактами соответствующие комбинации ВОУ, как это требует исполнение свето­музыкальной композиции. Сигналы управления шаговым искателем можно формиро­вать с помощью фотоэлектронного устройства, которое реагирует на отраженный свет (зеркальная пленка, наклеенная на магнитную ленту) или прямой свет (смыв предва­рительно феррослой с участка магнитной ленты), причем все эти управляющие участки наносят на свободные дорожки той же магнитной ленты, на которой записан звук.

Управляющий импульс может быть записан непосредственно и на самой магнитной ленте. Для этих целей могут быть использованы известные схемы переключающих устройств, синхронизирующие магнитофон и автоматический диапроектор.

Более сложной является запись на магнитную ленту переменных сигналов управ­ления, например изменения яркости ламп или скорости электродвигателей. Имеется не­сколько генераторов с некратными частотами. Амплитуда сигнала каждого из них ме­няется в зависимости от уровня сигнала с выхода соответствующего элемента пульта (некратность необходима для исключения совпадения гармоник одного генератора с основными частотами других). Несущие частоты записывают на одну дорожку во время предварительной подготовки световой программы. В режиме воспроизведения сигналы с ленты поступают на вход дешифратора, содержащего резонансные фильтры и детек­торы. Каждый фильтр выделяет свой сигнал управления.

Для записи и воспроизведения звуковой программы и сигналов управления на одну магнитную ленту используют специальные многоканальные магнитофоны либо обычные стереофонические магнитофоны, предварительно переделав их так, чтобы можно было при необходимости отдельно на каждой дорожке стирать, записывать и воспроизводить нужные сигналы.

По сравнению с рассмотренной аналоговой системой преимущество имеет цифровая система записи, получившая в настоящее время очень широкое распространение и поз­воляющая использовать бытовые магнитофоны. Преимущество состоит, как мы увидим дальше, в большей плотности записи информации, высокой помехозащищенности, точ­ности. Сигналы управления, записанные на магнитную ленту, можно передавать одно­временно на несколько светомузыкальных устройств, на большое расстояние, напри­мер, по трансляционной сети. Реально это возможно для несложных унифицированных СМИ бытового назначения.

8. Особенности звукового канала

Светомузыкальные композиции можно исполнять как в сопровождении оркестра, так и под фонограмму, воспроизводимую электроакустическим устройством. Однако необходимость работы в темноте заставляет отдавать предпочтение фонограм­ме. Не стоит, конечно, говорить о необходимости высококачественного звуковоспроизведения. Действие самых интересных светокомпозиций может быть сведено на нет из-за шипящей грамзаписи или устройства вопроизведения низкого класса.

На рис. 8 звуковой канал выделен в самостоятельную цепь, содержащую свои анало­ги элементов светового канала. Но если элементам светового канала (ВОУ, БУМ и ПС) были посвящены отдельные разделы, то для описания всего звукового канала достаточ­но одного небольшого раздела, так как требования, предъявляемые к этому каналу, в основе своей те же, что и к обычным звуковоспроизводящим устройствам. Поэтому основное внимание обращено на некоторые специфические требования к элементам звукового канала, обусловленные синтетическим характером светозвукового воздей­ствия и совместной работой обоих каналов в единой конструкции.

Прежде всего необходимо исключить влияние помех электронных БУМ светового канала на акустический тракт, которое проявляется в виде наводок по цепи питания или электромагнитных наводок (в основном высокочастотных). Кроме развязки звукового и светового каналов по цепи питания, использования защитных фильтров и экранирования входных цепей усилителя ЗУ, необходимо блоки этих каналов простран­ственно разнести один от другого. Источники звука необходимо располагать как можно ближе к ВОУ, иначе произойдет нежелательное разрушение эффекта единства свето­звукового воздействия. Если экран ВОУ велик, то его необходимо делать (при фрон­тальной проекции) из акустически прозрачного материала, а громкоговорители поме­щать за ним (как принято в кинозалах, где экран выполнен из пленки с большим ко­личеством мелких отверстий). При рирпроекции громкоговорители приходится уста­навливать у основания или по контуру экрана. Поскольку повышение высоты звука психологически ассоциируется с подъемом, высокочастотные громкоговорители обыч­но помещают над низкочастотными, над экраном.

В больших залах предусматривают звуковые отражатели для улучшения акустичес­ких характеристик помещения. В специальных залах сферической формы, где обяза­тельно нужно бороться с нежелательной фокусировкой звука, отражатели помещают не в зале, а за экраном (в случае, если экран акустически прозрачный, источники звука тоже помещают за экраном).

Звуковой пульт при работе со СМИ должен быть независимым в конструктивном решении и рассчитанным на обслуживание отдельным исполнителем. Специфика работы звукооператора состоит в том, что помимо его традиционных обязанностей (управле­ние громкостью и качеством звучания, звуковыми эффектами и т. п.) ему нужно совместно со светооператором формировать единую художественную светозвуковую композицию, особенно при использовании специальных электроакустических устано­вок пространственного звука, когда звукооператор получает возможность управлять движением звука в объеме зала или плоскости экрана и совмещать в пространстве одновременное движение светового и звукового образов.

Прием пространственного разделения и движения разньгх звуковых голосов, мело­дий, инструментов редко используется сам по себе, обычно он сопутствует динамике света. При этом в партитуре должна быть зафиксирована своими условными знаками партия движения звука. Разумеется, звук не обязательно должен постоянно "бегать" за светом, способствуя созданию иллюзии перемещения некоего звучащего тела. Наряду с подобным унисонным синтезом траекторий звука и света можно преднамеренно разделять эти траектории и полифонически противопоставлять их друг с другом. Мож­но бесконечно разнообразить сочетание пространственной музыки и световой партии. Представьте - скрипач стоит за просветным экраном и играет перед микрофоном. Световые проекторы вырисовывают на экране его многоцветную тень, а усиленные зву­ки скрипки описывают по залу плавные кривые с помощью установки пространствен­ной музыки. Оптимальные условия для совместного воспроизведения "пространствен­ной" музыки и световой партии, по мнению авторов, могут быть обеспечены в специ­альных залах замкнутой формы, где вся описанная выше аппаратура будет использова­ться во всем ее многообразии.

Ознакомившись со всем этим комплексом световой и звуковой техники, можно убедиться, что процесс управления ею во время светоконцерта не так прост и требу­ет слаженных действий целой группы светомузыкантов-операторов, управляемых режиссером-дирижером, действия которого несхожи с. теми, что мы видим у традицион-ного дирижера. Ему надо управлять не обычным, а световым оркестром, причем в тем­ноте. Удобнее всего это сделать посредством речевых команд, подаваемых из застеклен­ного звукоизолированного помещения в микрофон. Сигналы по проводам поступают в головные телефоны операторов. Можно записать речевые команды на многоканаль­ный магнитофон в процессе репетиций. А в идеале, как уже отмечалось выше, на ленту следует записывать вместе с музыкой закодированные электрические сигналы управле­ния всеми проекторами и траекторией движения звука.
