Монтаж системы отопления

Монтаж системы отопления

Введение

труба отопительный монтажный

Целью выполнения данного курсового проекта является знакомство с технологией и основными принципами монтажа систем отопления, с последовательностью и особенностью различных видов работ, производимых во время монтажа, с техникой проведения гидравлических испытаний систем отопления, изучение техники безопасности, которую необходимо соблюдать в ходе выполнения работ. Также необходимо выполнить расчеты по составлению сметной стоимости реализации данного проекта, составить спецификацию элементов запроектированной системы отопления.

1.      Выбор материала труб

Место строительства - город Благовещенск.

Для монтажа систем отопления выбраны полипропиленовые трубы "Рандом сополимер" (товарное название PPRC). Системы из полипропиленовых труб включают в себя все компоненты, необходимые для монтажа трубопроводов, что позволяет отказаться от смешанного монтажа. Но вместе с тем возможности системы позволяют осуществлять подключение полипропиленовые трубы к металлическим.

Достоинства полипропиленовых труб [5]:

- 100%-ная герметичность всех соединений;

- коррозионная стойкость;

- не нужно красить;

- долговечность ³ 50 лет;

- низкий уровень шума от движения воды;

- надежность работы в условиях повышенной сейсмичности;

- повышенная шумопоглощающая способность;

- удобство транспортирования, трубы в 9-10 раз легче стальных;

лучший гидравлический режим;

высокая химическая устойчивость;

выдерживает давление до 25 атм и температуру до 120 ⁰С;

при замерзании воды в трубопроводе она не разрушается.

Недостатки полипропиленовых труб.

Использовать полипропиленовые трубы в противопожарной системе нельзя, а так же не всегда делается выбор в пользу таких труб при строительстве отопления в помещении.

2. Технология монтажных работ

.1 Заготовительные работы

Из [1]:

.Изготовление узлов и деталей трубопроводов из стальных труб следует производить в соответствии с техническими условиями и стандартами.

.Соединение стальных труб, а также деталей и узлов из них следует выполнять на сварке, резьбе, накидных гайках и фланцах (к арматуре и оборудованию).

Оцинкованные трубы, узлы и детали должны соединяться, как правило, на резьбе с применением оцинкованных стальных соединительных частей или неоцинкованных из ковкого чугуна, на накидных гайках и фланцах (к арматуре и оборудованию).

Для резьбовых соединений стальных труб следует применять цилиндрическую трубную резьбу, выполняемую по ГОСТ 6357-81 (класс точности В) накаткой на легких трубах и нарезкой - на обыкновенных и усиленных.

При изготовлении резьбы методом накатки на трубе допускается уменьшение ее внутреннего диаметра до 10% по всей длине резьбы.

.Повороты трубопроводов в системах отопления и теплоснабжения следует выполнять путем изгиба труб или применения бесшовных приварных отводов из углеродистой стали по ГОСТ 17375-83.

Радиус гиба труб с условным проходом до 40 мм включительно должен быть не менее 2,5 Dнар, а с условным проходом 50 мм и более - не менее 3,5 Dнар трубы.

.Подварка сварного шва на изогнутых участках труб в нагревательных элементах отопительных панелей не допускается.

.Фланцы соединяются с трубой сваркой.

Отклонение от перпендикулярности фланца, приваренного к трубе, по отношению к оси трубы допускается до 1% наружного диаметра фланца, но не более 2 мм.

Поверхность фланцев должна быть гладкой и без заусенцев. Головки болтов следует располагать с одной стороны соединения.

На вертикальных участках трубопроводов гайки необходимо располагать снизу.

Концы болтов, как правило, не должны выступать из гаек более чем на 0,5 диаметра болта или 3 шага резьбы.

Конец трубы, включая шов приварки фланца к трубе, не должен выступать за зеркало фланца.

Прокладки во фланцевых соединениях не должны перекрывать болтовых отверстий.

Установка между фланцами нескольких или скошенных прокладок не допускается.

.Отклонения линейных размеров собранных узлов не должны превышать ±3 мм при длине до 1 м и ±1 мм на каждый последующий метр.

.Узлы санитарно-технических систем должны быть испытаны на герметичность на месте их изготовления.

Узлы трубопроводов систем отопления, теплоснабжения, внутреннего одного и горячего водоснабжения, в том числе и предназначенные для заделки в отопительные панели, вентили, краны, задвижки, грязевики, воздухосборники, элеваторы и т. п. необходимо подвергать испытанию гидростатическим (гидравлическим) или пузырьковым (пневматическим) методом в соответствии с ГОСТ 25136-82 и ГОСТ 24054-80.

.При гидростатическом методе испытаний на герметичность из узлов полностью удаляют воздух, заполняют водой с температурой не ниже 278 К (5 °С) и выдерживают под пробным избыточным давлением Рпр, равным 1,5Ру, где Ру - условное избыточное давление, которое могут выдерживать соединения при нормальной температуре рабочей среды в условиях эксплуатации.

Если при испытании на трубопроводе появилась роса, то испытание следует продолжить после ее высыхания или вытирания.

Падение давления при испытаниях не допускается.

Выдержавшими испытание считаются узлы из стальных труб санитарно-технических систем, на поверхности и в местах соединения которых не появятся капли, пятна воды и не произойдет падения давления.

Выдержавшими испытание считаются вентили, задвижки и краны, если на поверхности и в местах уплотнительных устройств после двукратного поворота регулирующих устройств (перед испытанием) не появятся капли воды.

.При пузырьковом методе испытания на герметичность узлы трубопровода заполняют воздухом с избыточным давлением 0,15 МПа (1,5 кгс/см2), погружают в ванну с водой и выдерживают не менее 30 с.

Выдержавшими испытание считаются узлы, при испытании которых не появятся пузырьки воздуха в ванне с водой.

Обстукивание соединений, поворот регулирующих устройств и устранение дефектов во время испытаний не допускаются.

.Наружная поверхность узлов и деталей из неоцинкованных труб, за исключением резьбовых соединений и поверхности зеркала фланца, на заводе-изготовителе должна быть покрыта грунтовкой, а резьбовая поверхность узлов и деталей - антикоррозионной смазкой в соответствии с требованиями ТУ 36-808-85.

2.2 Транспортные работы

Из [1]:

.Узлы и детали из труб для санитарно-технических систем должны транспортироваться на объекты в контейнерах или пакетах и иметь сопроводительную документацию.

К каждому контейнеру и пакету должна быть прикреплена табличка с маркировкой упакованных узлов в соответствии с действующими стандартами и техническими условиями на изготовление изделий.

.Не установленные на деталях и в узлах арматура, приборы автоматики, контрольно-измерительные приборы, соединительные части средства, крепления, прокладки, болты, гайки, шайбы и т. п. должны упаковываться отдельно, при этом в маркировке контейнера должны указываться обозначение или наименование этих изделий.

Из [5]:

.Транспортирование, погрузка и разгрузка полипропиленовых труб должны проводиться при температуре наружного воздуха не ниже минус 10 ° С. Их транспортирование при температуре до минус 20 ° С допускается только при использовании специальных устройств, обеспечивающих фиксацию труб, а также принятии особых мер предосторожности.

.Трубы и соединительные детали необходимо оберегать от ударов и механических нагрузок, а их поверхности - от нанесения царапин. При перевозке трубы из PPRC необходимо укладывать на ровную поверхность транспортных средств, предохраняя от острых металлических углов и ребер платформы.

.Трубы и соединительные детали из PPRC, доставленные на объект в зимнее время, перед их применением в зданиях должны быть предварительно выдержаны при положительной температуре не менее 2 ч.

.Трубы должны храниться на стеллажах в закрытых помещениях или под навесом. Высота штабеля не должна превышать 2 м. Складировать трубы и соединительные детали следует не ближе 1 м от нагревательных приборов.

2.3 Монтажные работы

Из [1]:

.Разъемные соединения на трубопроводах следует выполнять у арматуры и там, где это необходимо по условиям сборки трубопроводов.

Разъемные соединения трубопроводов, а также арматура, ревизии и прочистки должны располагаться в местах, доступных для обслуживания.

.Вертикальные трубопроводы не должны отклоняться от вертикали более чем на 2 мм на 1 м длины.

.Неизолированные трубопроводы систем отопления, теплоснабжения, внутреннего холодного и горячего водоснабжения не должны примыкать к поверхности строительных конструкций.

Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов при диаметре условного прохода до 32 мм

Расстояние от трубопроводов, отопительных приборов и калориферов с температурой теплоносителя выше 378 К (105°С) до конструкций зданий и сооружений из горючих (сгораемых) материалов, определяемых проектом (рабочим проектом) по ГОСТ 12.1.044-84, должно быть не менее 100 мм.

.Средства крепления не следует располагать в местах соединения трубопроводов.

Заделка креплений с помощью деревянных пробок, а также приварка трубопроводов к средствам крепления не допускаются.

.Средства крепления стояков из стальных труб в жилых и общественных зданиях при высоте этажа до 3 м не устанавливаются, а при высоте этажа более 3 м средства крепления устанавливаются на половине высоты этажа.

.Подводки к отопительным приборам при длине более 1500 мм должны иметь крепление.

.Санитарные и отопительные приборы должны быть установлены по отвесу и уровню.

.Уклоны подводок к отопительным приборам следует выполнять от 5 до 10 мм на длину подводки в сторону движения теплоносителя. При длине подводки до 500 мм уклон труб выполнять не следует.

.Присоединение подводок к гладким стальным, чугунным и биметаллическим ребристым трубам следует производить с помощью фланцев (заглушек) с эксцентрично расположенными отверстиями для обеспечения свободного удаления воздуха и стока воды или конденсата из труб. Для паровых подводок допускается концентрическое присоединение.

.Радиаторы всех типов следует устанавливать на расстояниях, мм, не менее: 60 - от пола, 50 - от нижней поверхности подоконных досок и 25 - от

При отсутствии подоконной доски расстояние 50 мм следует принимать от верха прибора до низа оконного проема.

При открытой прокладке трубопроводов расстояние от поверхности ниши до отопительных приборов должно обеспечивать возможность прокладки подводок к отопительным приборам по прямой линии.

.При установке отопительного прибора под окном его край со стороны стояка, как правило, не должен выходить за пределы оконного проема. При этом совмещение вертикальных осей симметрии отопительных приборов и оконных проемов не обязательно.

.Отопительные приборы следует устанавливать на кронштейнах или на подставках, изготовляемых в соответствии со стандартами, техническими условиями или рабочей документацией.

Число кронштейнов следует устанавливать из расчета один на 1  поверхности нагрева чугунного радиатора, но не менее трех на радиатор (кроме радиаторов в две секции), а для ребристых труб - по два на трубу. Вместо верхних кронштейнов разрешается устанавливать радиаторные планки, которые должны быть расположены на 2/3 высоты радиатора.

Кронштейны следует устанавливать под шейки радиаторов, а под ребристые трубы - у фланцев.

При установке радиаторов на подставках число последних должно быть 2 - при числе секций до 10 и 3 - при числе секций более 10. При этом верх радиатора должен быть закреплен.

.Число креплений на блок конвектора без кожуха следует принимать:

при однорядной и двухрядной установке - 2 крепления к стене или полу;

при трехрядной и четырехрядной установке - 3 крепления к стене или 2 крепления к полу.

Для конвекторов, поставляемых в комплекте со средствами крепления, число креплений определяется заводом-изготовителем согласно стандартам на конвекторы.

.Кронштейны под отопительные приборы следует крепить к бетонным стенам дюбелями, а к кирпичным стенам - дюбелями или заделкой кронштейнов цементным раствором марки не ниже 100 на глубину не менее 100 мм (без учета толщины слоя штукатурки). Применение деревянных пробок для заделки кронштейнов не допускается.

.Оси соединяемых стояков стеновых панелей со встроенными нагревательными элементами при установке должны совпадать.

Соединение стояков следует выполнять на сварке внахлестку (с раздачей одного конца трубы или соединением безрезьбовой муфтой).

Присоединение трубопроводов к воздухонагревателям (калориферам, отопительным агрегатам) должно выполняться на фланцах, резьбе или сварке.

Всасывающие и выхлопные отверстия отопительных агрегатов до пуска их в эксплуатацию должны быть закрыты.

.Вентили и обратные клапаны должны устанавливаться таким образом, чтобы среда поступала под клапан.

Обратные клапаны необходимо устанавливать горизонтально или строго вертикально в зависимости от их конструкции.

Направление стрелки на корпусе должно совпадать с направлением движения среды.

.Шпиндели кранов двойной регулировки и регулирующих проходных кранов следует устанавливать вертикально при расположении отопительных приборов без ниш, а при установке в нишах - под углом 45° вверх.

Шпиндели трехходовых кранов необходимо располагать горизонтально.

.Манометры, устанавливаемые на трубопроводах с температурой теплоносителя до 378 К (105°С), должны присоединяться через трехходовой кран.

Манометры, устанавливаемые на трубопроводах с температурой теплоносителя выше 378 К (105°С), должны присоединяться через сифонную трубку и трехходовой кран.

Из [5]:

.Контактная сварка в раструб осуществляется при помощи нагревательного устройства (сварочный аппарат), состоящего из гильзы для оплавления наружной поверхности конца трубы и дорна для оплавления внутренней поверхности раструба соединительной детали или корпуса арматуры (рис. 1).

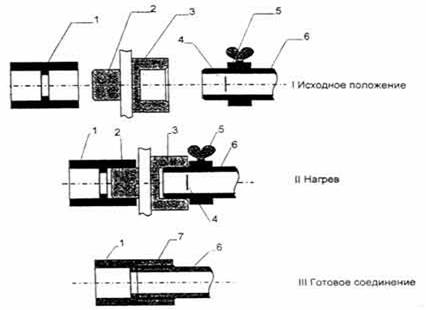

Рис. 1. Последовательность процесса контактной сварки в раструб трубы и муфты.

- муфта; 2 - дорн нагревательного устройства; 3 - гильза нагревательного устройства; 4 - метка на внешней поверхности конца трубы; 5 - ограничительный хомут; 6 - труба; 7 - сварной шов/

. Контактная раструбная сварка включает следующие операции:

на сварочном аппарате установить сменные нагреватели необходимого размера;

включить сварочный аппарат в электросеть, рабочая температура на поверхности сменных нагревателей (+260°С) устанавливается автоматически. Сигналом готовности сварочного аппарата к работе является выключение сигнальной лампочки;
