неизвестную реакцию опоры Б (силу или момент) - рис.5.14, а и взаимные

усилия Х1 в смежных сечениях В (рис.5.14, б, в), построить эпюры внутренних усилий. Далее использовать условия оптимизации конструкций: для рис.5.14, а принять МС = - МВ; Для рис.5.14, б, в приравнять максимальные напряжения в стержнях 1 и 2.

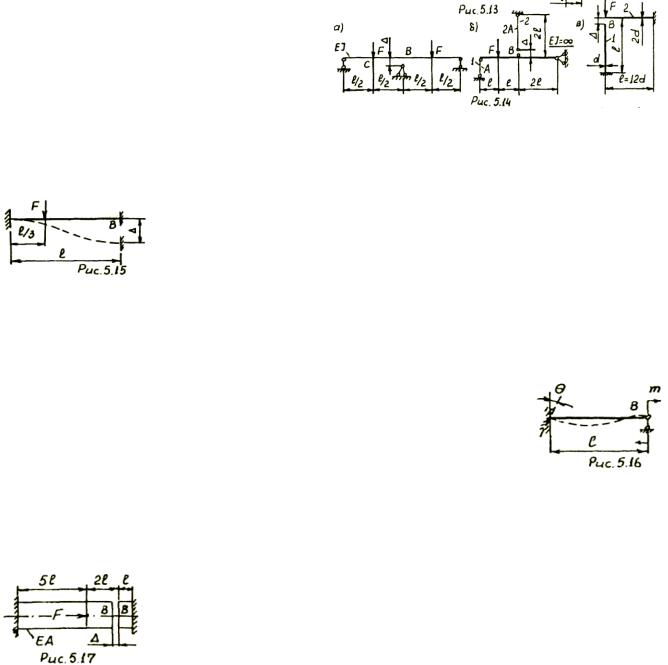

Задача 5.15. На сколько надо опустить правую опору, чтобы балка постоянного сечения имела наименьший вес (рис.5.15). Известно: l, F, J, Е.

Указание. Решив систему канонических уравнений

11 X 1 12 X 2 1F 1 0,21 X 1 2 2 X 2 2 F 0 ,

найти реактивные силу и момент в опоре В, построить эпюру изгибающих моментов, использовать условие оптимизации МС = - МВ.

Задача 5.16. Левая опора бруса постоянного сечения получает угловое перемещение θ (рис.5.16). Найти угол поворота сечения, в котором кривизна оси бруса равна нулю.

Известно: l, m, J, E, θ = ml/3EJ.

Указание. Раскрыв статическую неопределимость (см. указание к задаче 5.14), найти реакцию опоры B, построить эпюру изгибающих моментов для эквивалентной системы и для нее же определить угол поворота сечения, в котором изгибающий момент равен 0.

Задача 5.17. Полагая , l, Е·А заданными, установить, при каком значении силы F нормальные напряжения во всех поперечных сечениях бруса будут равны по абсолютной величине (рис.5.17,).

Указание. Раскрыв статическую неопределимость (см. задачу 5.14), найти взаимные усилия в смежных сечениях В, построить эпюру нормальных сил и приравнять абсолютные величины этих сил в растянутой и сжатой зоне бруса.

5.4. Расчет стержневых систем на действие температуры

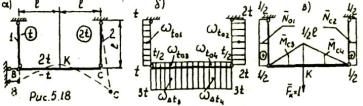

При изменении температуры среды перемещения в статически определимых системах совершаются свободно и не возбуждают усилий. При равномерном нагреве прямолинейный стержень лишь удлиняется вдоль оси; при неравномерном нагреве стержень дополнительно к осевому удлинению искривляется (рис.5.18, а).

Для прямых стержней переменного сечения и брусьев малой кривизны температурные перемещения определяют по формуле О. Мора

26

для прямолинейных стержней постоянного сечения применяют формулу Верещагина

(охлаждения) и перепада температур по высоте сечения h в пределах i-го участка;t o i , t i - площадь эпюры равномерного нагрева (охлаждения) и перепада

температур по сечению на i-ом участке /площадь (J^f; откладывается со стороны менее нагретого волокна стержня) ; A/Ci }Mci - ординаты эпюр нормальной силы и изгибающего момента на I -ом участке единичного состояния, вычисленные под центром тяжести площади OJtai и ^а£; соответственно; сС - коэффициент линейного расширения.

Произведение внутренних усилий единичного состояния на температурные факторы грузового состояния в обеих формулах следует брать со знаком "плюс", если на i-ом участке указанные параметры вызывают растяжение - сжатие одних и тех же волокон.

В статически неопределимых системах при действии температуры, как правило, возникают дополнительные усилия. Их определяют из решения канонических уравнений метода сил, в левую часть которых добавляются члены

i t , вычисляемые для выбранной основной системы по формулам (5.3) или (5.4).

Задача 5.18. В заданной системе (рис.5.13, а) стержни 1 и 2 равномерно нагреваются соответственно на t° и 2·t° ; брус BС высотой h испытывает одинаковый по всей длине перепад температур:

верхние волокна нагреты на 2·t° , а нижние охлаждены на (- t° ). Определить

"Перемножая эпюры" по формуле (5.4), получим

27

Знак (-) показывает, что точка К перемещается противоположно силе F K = 1, т.е. вверх.

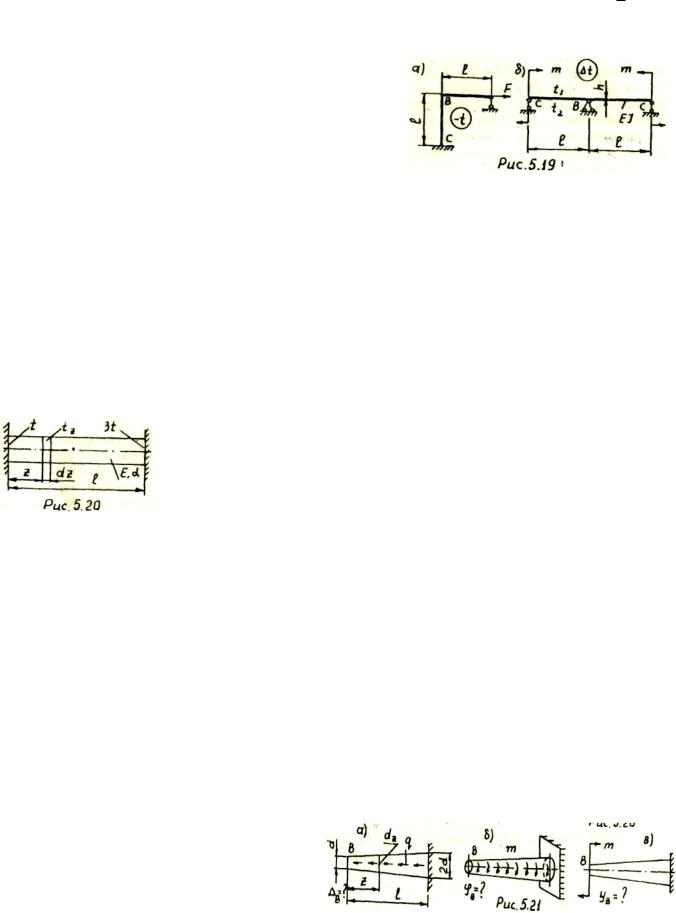

Задача 5.19. Рама (рис.5.19, а) находится в условиях равномерного охлаждения ее элементов на tо = - t° , а неразрезная балка (рис.5.19, б) - при постоянном на всей длине перепаде температур t, причем верхние волокна нагреты меньше, чем нижние. Жесткость и рамы, и балки

одинакова на обоих участах (E·J - const). Коэффициент линейного расширения - α. Считая известными l, E, J, α, t , определить, при каких значениях F и т, масса обеих систем минимальна.

Указание. Использовать каноническое уравнение метода сил 11 X 1 1F 1t 0 , в

котором коэффициенты δ1 1 и 1 F определить "перемножением эпюр" изгибающих моментов для грузового и единичного состояний; температурный член уравнения 1 t вычислить по формуле (5.4) с учетом лишь первого слагаемого для рамы ("ряс. 5.I9, а) и только второго слагаемого для балки (рис.5.19, б) . Построить

окончательную эпюру изгибающих моментов и записать условие MВ = - МС .

Задача 5.20. Брус неравномерно нагрет по всей длине. Температура нагрева линейно возрастает от t° на левом конце до 3·t° в правом сечении (рис.5.20). Найти нормальное напряжение в поперечном сечении бруса и построить эпюру осевых

поперечном сечении бруса. Учесть, что относительная линейная деформация в

Задача 5.21. Для конического бруса, загруженного распределенной осевой нагрузкой интенсивностью q = const (рис.5.21, а), распределенным скручивающим моментом интенсивностью т/l

(рис.5.21, б) и сосредоточенным моментом т, изгибающим брус в вертикальной плоскости (рис.5.21, в),

28

определить указанные на рисунках перемещения. Известно: l, m, α, Е, G.

Указание. Записать величину диаметра dz и геометрических характеристик (А, Jp , Jx ) в произвольном сечении z, выбрать соответствующее единичное состояние и вычислить интегралы О.Мора.

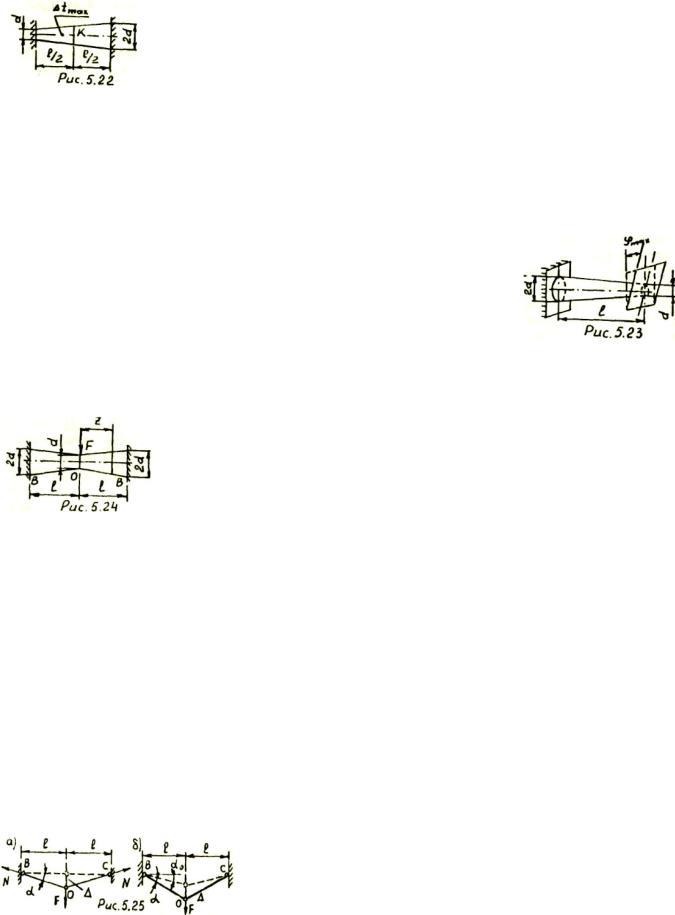

Задача 5.22. Определить максимальную температуру равномерного нагрева конического бруса (Δtm a x ) перемещение

сечения К при найденном значении tm a x (pиc.5.22), если l = 1,3

м; а = 0,04 м; E = 2·l05 МПа; α = 1,25·10-5 1/град; [τ] = 150 МПа.

Указание. Раскрыв статическую неопределимость, определить tm a x из условия прочности опасного сечения бруса; вычислить величину нормальной силы N и для эквивалентной системы найти линейное перемещение сеченая К с учетом повышения температуры бруса и действия продольной силы N (см. решение задачи

5.21).

Задача 5.24. Брус в форме двух усеченных конусов, имеющий диаметр d посредине и диаметр 2d в опорах, загружен силой F = 9 кН. Построить эпюру изгибающих моментов и определить размер d, если l = 1 м и [σ] = 152 МПа

(Рис.5.24).

Указание. Учитывая геометрическую и силовую симметрию, принять за эквивалентную систему половину бруса ОВ, загрузив ее в сечении О силой F/2 и неизвестным моментом X1 . Раскрыть статическую неопределимости и построить эпюру изгибающих моментов. В произвольном сечении z (рис.5.24) записать

W x ( z ) d 3 (1 z / l ) 3 / 32 и исследовав функцию (l) на экстремум, найти положение опасного сечения (z0), а затем, из условия прочности, вычислить величину d.

5.6. Расчет систем по деформированному состоянию.

Особенностью решения данных задач является неприменимость принципа начальных размеров. При составлении уравнений статики в этих случаях необходимо рассматривать деформированную систему, так как в исходной равновесие невозможно.

Задача 5.25. Определить усилия, возникающие в одинаковых стальных стержнях ОВ и ОС постоянного поперечного сечения (А = 10- 3 м2 ), и вертикальное перемещение узла О при действии силы F = 128 кН (рис.5.25. а, б), если l = 1 м, E =

29

2·105 МПа, α = π/18 рад.

Указание. Из условия равновесия узла О в деформированном состоянии системы для обеих схем следует: N = F /2α (l). Деформация стержней (рис. 5.25, б): l = l/cos α - l/cos α0 = l·(α2/2 – α02/2) (2)- это выражение верно и для рис.5.25,

6. Сложное сопротивление бруса

Брус испытывает сложное сопротивление, когда с его поперечном сечении действуют два и более внутренних силовых факторов. В соответствии с принципом независимости действия сил (принцип суперпозиции) полное нормальное напряжение в любой точке поперечного сечения равно алгебраической сумме

где Jx , Jy - осевые моменты инерции поперечного сечения относительно главных центральных осей (рис.6.2) .

Рекомендуется выражение (6.1) записывать для точки, лежащей в первой четверти опасного сечения, чтобы ее координаты x, у были положительны. Нормальная сила N вводится в формулу со своим знаком. Знаки перед вторым и третьим членами выбираются в зависимости от характера деформации - растяжение или сжатие - вызываемой в исходной точке изгибающими моментами Мх и My . Для отыскания точек с наибольшим напряжением следует записать уравнение нейтральной линии, положив в формуле (6.l) σ = 0 - искомые точки будут самыми удаленными от нейтральной линии и в растянутой, и в сжатой зоне сечения.

При определении касательных напряжении влиянием поперечных сил Qx и Qy пренебрегают, и вычисляют максимальное напряжение в точке, расположенной у поверхности бруса, учитывая лишь действие крутящего момента Мк:

где Wр - полярный момент сопротивления для бруса круглого или кольцевого сечения; Wк - момент сопротивления при кручении бруса некруглого сечения.

Следует обратить внимание, что в случае сложного сопротивления бруса при неучете действия поперечных сил в отсутствии крутящего момента в поперечных сечениях частицы материала в точках с максимальным растягивающим и сжимающим напряжением находятся в линейном напряженном состоянии и

проверяются на прочность по условиям:

(σp )ma x ≤ [σp ], │(σс )│m a x ≤ [σc ] (6.3)

Для пластичных материалов используется только одно из условий (6.3) - для точки, где действует наибольшее по абсолютной величине напряжение.

Если при сложном сопротивлении бруса в поперечном сечении возникает крутящий момент Мк то, как правило, частица материала в опасной точке сечения испытывает плоское напряженное состояние и ее проверяют на прочность по одной из теорий прочности -чаще всего применяют обобщенную теорию О.Мора:
