где k - безразмерный коэффициент пропорциональности, называемый критическим числом Рейнольдса, которое показывает во сколько раз силы инерции потока больше сил вязкого трения , и обозначается

υкр

d



Reкр =





.

(5.2)

ν



Значение Reкр зависит от условий входа в трубу, шероховатости её стенок, отсутствия или наличия первоначальных возмущений в жидкости, конвекционных токов и др. При практических расчетах для круглых труб постоянного диаметра принимается Reкр=2320.

Ламинарное течение устойчиво и практически наблюдается при значениях числа Рейнольдса:

Re < Reкр ,

где

Re=υd/ν,

(5.3)

здесь υ - средняя скорость движения жидкости по сечению в трубе, м/с; υ = Q/S (Q - объемный расход в м3/с, S - площадь сечения трубы.

Для трубы круглого сечения S=πd2/4).

d - диаметр трубопровода, м; ν - кинематическая вязкость, м2/с, кинематическая вязкость воды определяется по эмпирической формуле ν=f(T°C):

ν=0,0175 (1+0,0158 T)-2 ,2/с.

(5.4)

При Re>Reкр ламинарное течение теряет, а турбулентное течение приобретает устойчивость и, наконец, при числах Рейнольдса, больших некоторого значения Re'кр, наблюдается вполне развитая турбулентность. Интервал Reкр<Re<Re'кр соответствует переходному режиму, при котором турбулентность перемежается с ламинарным режимом. Численное значение Re'кр зависит от рода жидкости и условий течения и изменяется в широких пределах (4000 для минеральных масел, 12000 для воды).

Ламинарное течение практически наблюдается в тонких (капиллярных) трубках, в слое смазки в подшипниках, в зазорах между поршнем и цилиндром, в пограничном слое лопаток насосов и т.д.

Течения в реальных трубопроводах наиболее распространенных маловязких жидкостей (вода, бензин, масло, кислоты и пр.) являются, как правило, турбулентными.

20

5.3.Порядок выполнения работы

1.Открыть частично вентиль 5 и зажим 9 (рис. 7). Наблюдая за струйкой подкрашенной жидкости, вентилем 5 установить вытянутую прямую нить подкрашенной струйки.

2.Замерить температуру T текущей воды. Вычислить по эмпирической формуле (5.4) кинематическую вязкость.

3.Отметить уровень воды в мерном баке 6, одновременно пустив секундомер. Когда в бак сольется заданный объем воды (W=1990 см3), остановить се-

кундомер и зафиксировать время t наполнения бака.

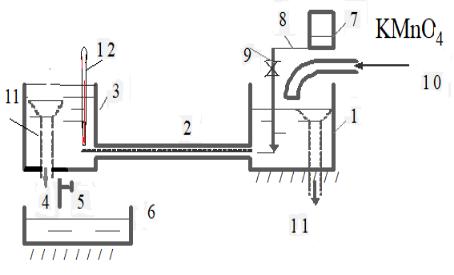

Рис. 7. Схема лабораторной установки Рейнольдса: 1 - бак с постоянно поддерживаемым уровнем воды;

2 - стеклянная трубка (d=2,5 cм); 3-бак; 4-труба; 5-вентиль;

6 - мерный бак D=42 cм (площадь поперечного сечения бака F=1384,75 cм2); 7 - сосуд с подкрашивающей жидкостью (раствор марганца KMnO4);

8 - труба подачи подкрашивающей жидкости; 9 - зажим; 10,11 - трубки для постоянного поддержания уровня жидкости соответственно для заполнения и слива;

12 - термометр для контроля температуры воды (T°C)

4. Рассчитать расход, который слился в бак Q=W/t, cм3/с.

5. Все измерения повторить для переходного и турбулентного режимов течения. Чтобы изменить режим течения плавно, увеличить открытие вентиля 5, наблюдая за формой окрашенной струйки.

Для переходного режима характерна волнистая траектория движения. Признаком турбулентного режима будет размывание окрашенной струйки по всему сечению трубы, так что вся вода в стеклянной трубе 2 становится окрашенной.

6. Результаты всех измерений и расчётов занести в табл. 5.

21

Таблица 5

Форма записи результатов измерений

Объём,

Время,

Расход, Q,

Скорость,

υ

,

Число

Режим течения

W, см3

t. с

см3



Re

см/с





















































Контрольные вопросы

1.В каких случаях в природе и технике встречается ламинарное течение?

2.Вычертить эпюру скоростей движения жидкости в круглой трубе при ламинарном течении.

3.По каким параметрам изменяются со временем местные скорости в любой точке потока при турбулентном режиме движения жидкости?

4.Вычертить эпюру распределения скоростей в турбулентном потоке по сечению круглой трубы.

5.Каков физический смысл числа Рейнольдса?

6.Как изменится значение числа Рейнольдса с изменением площади поперечного сечения круглой трубы (при неизменных температуре и расходе жидкости)?

7.Какова зависимость между диаметром живого сечения трубы и скоростью движения жидкости в ней (при неизменном расходе и температуре)?

ЛАБОРАТОРНАЯ РАБОТА № 6

ИЗУЧЕНИЕ ЗАКОНОВ ГИДРАВЛИЧЕСКОГО СОПРОТИВЛЕНИЯ В НАПОРНОМ ТРУБОПРОВОДЕ

Тема для изучения при подготовке к работе:

Потери напора по длине в различных режимах течения.

6.1.Цель работы

1.Определить коэффициенты гидравлического трения при течении воды в напорном трубопроводе в различных режимах.

2.Вычислить шероховатость внутренней поверхности стенки трубы.

22

6.2.Краткие теоретические сведения

Втехнических трубопроводах имеют место гидравлические сопротивления, которые приводят к потери напора. Как показывает опыт, во многих случаях потери напора примерно пропорциональны квадрату средней скорости движения жидкости, поэтому в гидравлике принято выражать потерянный напор пропорционально скоростному напору:

h =ζ

υ2

,

(6.1)

2g







где ζ- безразмерный коэффициент пропорциональности, называемый коэффициентом сопротивления.

Сопротивление при турбулентном режиме больше, чем при ламинарном вследствие перемешивания жидкости.

Потери напора потока вызываются сопротивлениями двух видов:

1)сопротивлениями по длине, обусловленными силами трения;

2)местными сопротивлениями, вызванными изменениями скорости потока по величине и направлению.

Потери напора по длине, или, как их еще называют, потери на трение

или путевые потери, затрачиваемые на преодоление сопротивления вязкого трения при течении жидкости в трубе, описываются уравнением (6.1), а коэффициент сопротивления ζтр удобно связывать с относительной длиной трубы L/d и коэффициентом гидравлического трения λ. В результате формула (6.1) приобретет вид формулы Дарси-Вейсбаха:

hтр =λ

L



υ2

,

(6.2)

d

2g









где L - длина трубы, λ - коэффициент гидравлического трения.

Коэффициент λ зависит от числа Re и относительной шероховатости /d, здесь - абсолютная шероховатость, т.е. некоторая осредненная эквивалентная высота неровностей внутренней поверхности стенки трубы. Для новых стальных труб =0,06 мм, для бывших в употреблении =0,2-1 мм.

Существует несколько областей изменения числа Рейнольдса, в которых закон сопротивления λ=f(Re, /d) имеет различный вид:

1. Область линейного сопротивления (ламинарный режим), для которой потери напора hтр пропорциональны первой степени скорости и не зависят от шероховатости труб:

23

0<Re<Reкр λ= 64/Re (формула Стокса).

(6.3)

2.Область гладкого трения

Вэтой области изменения числа Re поток состоит из турбулентного ядра

ивязкого пристенного подслоя, затапливающего неровности поверхности

стенки, ввиду чего λ не зависит от шероховатости и труба считается гидравлически гладкой. По мере роста числа Re сверх Re'кр толщина вязкого подслоя δ уменьшается и при граничном значении Re=Reгл.тр самые высокие бугорки шероховатости начинают выступать из него. Из теории пограничного слоя для толщины вязкого подслоя получается формула

δ = 20,94 ν



,

(6.4)

L/(dghтр. )

Re'кр<Re<Reгл.тр , λ= 0,3164 Re-0,25 (формула Блазиуса). (6.5)

3.Область смешанного трения

Сувеличением числа Re выступы еще более обнажаются вязким подслоем, что вносит дополнительные вихреобразования, и сопротивление возрастает. Таким образом, сопротивление в этой области обусловлено смешанным влия-

нием вязкости (число Re) и шероховатости. Верхняя граница области Reш есть число Рейнольдса, при котором за пределы вязкого подслоя выходят самые низкие выступы, т.е. вязкий слой практически исчезает:

Reш = 500 d/,

(6.6)

Reгл.тр<Re<Reш (формула Альтшуля):

λ =0,11(/d + 68/Re)0,25.

(6.7)

4. Область квадратичного сопротивления

Reш<Re,

λ =0,11(/d)0,25 (формула Шифринсона) (6.8)

В этой области все выступы шероховатости больше толщины вязкого подслоя. Гидравлическое сопротивление, обусловленное вихреобразованием на шероховатой стенке, определяется только относительной шероховатостью /d, значения λ не зависят от числа Рейнольдса, и потери напора в трубе пропорциональны квадрату скорости.

24
