4.2. Краткие теоретические сведения

Для потока реальной жидкости при установившемся движении уравнение Бернулли для произвольно выбранных сечений I-I и II-II имеет вид



Р





α



υ2



Р

2



α



υ2





z1 +



1

+



1

1

= z2 +



+



2

2

+ h12 ,

(4.1)

g



g











2g









2g





где z - удельная потенциальная энергия положения центра тяжести сечения потока, отсчитанная от произвольно выбранной горизонтальной плоскости сравнения. В нашем случае за плоскость сравнения принимается плоскость, проходящую через центр тяжести первого сечения;

Р/γ - удельная потенциальная энергия давления (пьезометрическая высота); υ2/(2g) - удельная кинетическая энергия потока (скоростной напор);

α - коэффициент, учитывающий неравномерность распределения скоростей по сечению потока. Для струйки можно считать α=1;

h1-2 - потеря полной удельной энергии потока на преодоление сопротивления на участке между рассматриваемыми сечениями.

С геометрической точки зрения все члены уравнения (4.1) выражают вы-

соты и имеют размерность длины. Физический смысл уравнения - закон сохранения энергии при движении жидкости.

Энергетический смысл уравнения Бернулли - полная удельная энергия потока (Е) на участке

E = z +

Р

+

α υ2

,

(4.2)

g



2g











а геометрический смысл - полный гидродинамический напор (Н), который может быть измерен высотой уровня жидкости в трубке полного напора, представляющей L-образную открытую трубку, поставленную одним концом навстречу потоку.

Сумма членов (h=z+P/γ) называется гидростатическим напором и измеряется высотой жидкости в пьезометрах, установленных в сечениях. Тогда пьезометрический напор можно выразить из последнего равенства:

P/γ=h-z. (4.3)

15

Откуда давление находится как

Р=γ(h-z),

(4.4)

где γ =1000 кГ/м3 - удельный вес воды.

Разница между полным гидродинамическим и гидростатическим напора-

ми равняется скоростному напору:

Н-h= υ2 .

(4.5)

2g



Из формулы (4.5) определяется скорость:

υ =



.



2g (H h)

(4.6)

4.3. Описание экспериментальной установки

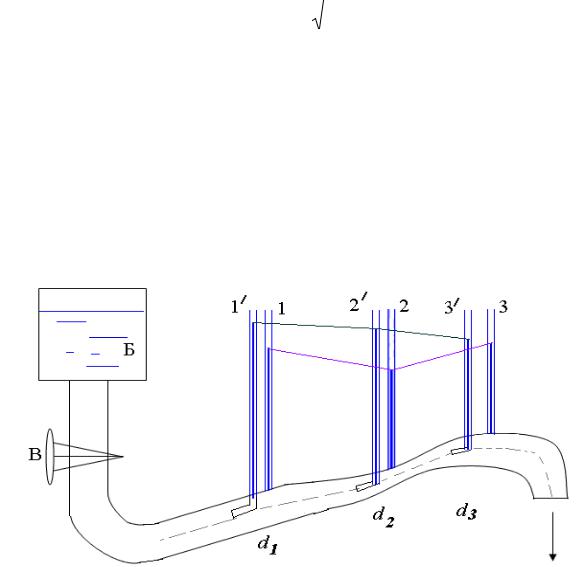

Установка (рис. 6) представляет собой наклонный к горизонту водомер Вентури, сначала плавно сужающийся от диаметра d1=40 мм до d2=20 мм, а потом плавно расширяющийся до диаметра d1. В трех сечениях установлены пьезометры 1,2,3 и трубки полного напора 1',2',3'. Концы всех трубок установлены на оси симметрии водомера Вентури. Поток воды создается с помощью напорного бака Б и регулируется вентилем В.

Рис. 6. Схема установки с расходомером Вентури

16

4.4.Порядок выполнения работы

1.Для определения положения центров тяжести сечений 2 и 3 установки

(рис. 6) z2 и z3 воспользуемся геометрическим подобием треугольников. Для этого необходимо от точки изгиба трубы отмереть длину С=200 см и найти высоту (b) от горизонтальной плоскости, проходящей через точку изгиба трубы.

C

b

L

z



а

Используя подобие треугольников, из соотношений найти искомые величины:



L12

=

z2

,

L13

=

z3

;



C



b



C



b



где L1-2 и L1-3- расстояния между сечениями 1-2

и 1-3;

z2, z3 - положения центров тяжести 2-го и 3-го сечений.

2.Открыть вентиль В, установить некоторый расход жидкости через водомер Вентури.

3.Измерить и занести в табл. 4:

а) высоты уровней жидкости в пьезометрах в рассматриваемых трех сече-

ниях h1, h2, h3;

б) высоты уровней жидкости в трубках полного напора Н1, Н2, Н3.

4.

Вычислить во всех трех сечениях:



а) пьезометрический напор и давление по формулам (4.3) и (4.4);



б) скоростные напоры и скорости по формулам (4.5) и (4.6).



5.

Вычислить потери напора на участках по отношению к первому сечению:



h1-21 - Н2 ; h1-3=H1- H3 .

(4.7)

17















Таблица 4







Форма записи результатов измерений























Сечения

z, см

h, см

H, см

Потери напора, см

Давление Р,

Скорость, υ, м/с



по ф-ле

из ф-лы



кГ/см2















(4.6)

(4.8)



1

0















2

















3

















b =______ мм; L1-2 = ______ мм; L1-3= _______ мм.

6. По данным табл. 4 в масштабе на миллиметровой бумаге построить пьезометрическую и напорную линии с отметкой в каждом сечении четырех высот: геометрической z, пьезометрической P/γ, скоростной υ2/(2g) и потери напора h1-2; h 1-3. За плоскость сравнения принять плоскость, проходящую через ось потока в первом сечении.

7. По водомеру и секундомеру определить, за какое время по трубопроводу

протекает объем воды W=10000 см3. t= ____

c и определить объёмный рас-

ход Q и средние скорости υ1, υ2, υ3 по формуле

υ=4 Q/(π d2).

(4.8)

Убедиться по результатам расчёта, что для струйки выполняется уравнение сохранения расхода в виде

υ1 S1=υ2 S2=υ3 S3 ,

(4.8 a)

где в качестве площадей S взяты полные площади сечений водомера Вентури. 8. Сделать вывод о зависимости давления и скорости от площади сечения

потока.

Контрольные вопросы

1.Каковы энергетический и геометрический смыслы уравнений Бернулли?

2.Для каких потоков справедливо уравнение Бернулли в виде (4.1)?

3.Почему для струйки можно считать α=1?

4.Будут ли отличаться между собой скоростные напоры в данном сечении, замеряемый трубкой полного напора и вычисленный по средней скорости? Обоснуйте свой ответ.

18

ЛАБОРАТОРНАЯ РАБОТА № 5

ИЗУЧЕНИЕ РЕЖИМОВ ТЕЧЕНИЯ ЖИДКОСТИ В НАПОРНОМ ТРУБОПРОВОДЕ

Тема для изучения:

Ламинарное и турбулентное течение жидкостей.

5.1. Цели работы

1.Визуальное наблюдение устойчивых ламинарного и турбулентного режимов течения жидкости.

2.Проверка этих режимов по числам Рейнольдса.

5.2. Краткие теоретические сведения

Опыт показывает, что возможны два режима или два вида движения жидкостей и газов: ламинарный и турбулентный.

Ламинарное движение характеризуется упорядоченным перемещением отдельных частиц без перемешивания и без пульсаций скоростей и давлений. Если в прямой трубе постоянного сечения течение жидкости ламинарное, то все линии тока направлены параллельно оси трубы.

Турбулентное (беспорядочное) движение характеризуется интенсивным перемешиванием частиц жидкости и пульсациями скоростей и давлений. Отдельные частицы жидкости при турбулентном движении имеют причудливые траектории, т.к. наряду с основным продольным перемещением жидкости вдоль трубы существуют поперечные перемещения и вращательное движение отдельных объемов жидкости.

Существование двух видов движения экспериментально подтверждено О. Рейнольдсом. На основании опытов он установил, что значение критической скорости прямо пропорционально кинематической вязкости жидкости и обратно пропорционально диаметру трубы:

υкр=

k ν

,

(5.1)

d

19
