N = 192,5+61,6 = 254,1 кН.
Тогда, сумма моментов расчётных сил, за исключением веса фундамента, составит:
МВ = -19,3+771,3-73,9-9,3 = 668,8 кНм.
Подставляя данные значения (рис. 5.8) и нажав клавишу «Далее» получим сообщение, что «нагрузка к фундаменту приложена со слишком большим эксцентриситетом».

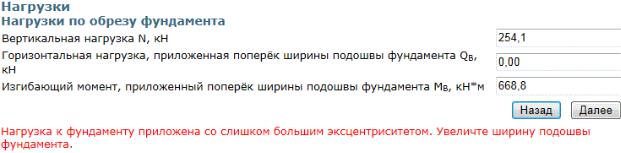

Рис. 5.8. Фрагмент копии экрана ввода данных по расчётным нагрузкам в уровне обреза фундамента с неудовлетворительными результатами расчёта.
Сообщение на рис. 5.8 свидетельствует о том, что основание перегружено, т.е. по задней грани подошвы фундамента действуют растягивающие напряжения, что не допустимо.
Таким образом, выполненный программный расчёт (BRWL) подтверждает ранее полученное аналитическое решение – см. §5.5.
Вывод: подпорная стенка с принятыми параметрами, является не устойчивой конструкцией. Необходимо изменение в проектном решении.
5.9.Выводы о применимости заданной конструкции стены
ирекомендации по ее изменению
Выполненные проверки показали, что приведенная в задании подпорная стена не удовлетворяет нормативным требованиям. Стену следует перепроектировать.
Обоснование необходимых изменений должно вытекать из анализа факторов, обусловливающих невыполнение проверок. В рассмотренном примере все они фактически связаны с видом эпюры напряжений по подошве фундамента, а именно с большими растягивающими напряжениями под задним ребром подошвы. Это определяет возможность отрыва части подошвы от грунта основания с ростом напряжений под ребром передней грани, недопустимый крен стены и, в конечном счете, ее опрокидывание.
Анализируя структуру составляющих момента М1 по табл. 1, замечаем, что основной вклад в него дает активное давление Еа; оно же определяет невыполнение проверок на опрокидывание и сдвиг, а также недопустимый крен конструкции стены.
31
Следовательно, нужно уменьшить активное давление. Тогда, с учётом веса фундамента (таб. 1 §5.5), получим расчётную вертикальную нагрузку по подошве фундамента:
N = 192,5+61,6 +113,6= 367,7 кН.
Требуемый порядок снижения при прежних размерах стены оценивается по предельно допустимому моменту из условия (4.3), то есть при рmin = 0.
M |
N b |
367,7 3 |
184 |
кНм |
|
B |
6 |
6 |
|
|
|
|
|
|
|
|
|
или с коэффициентом надёжности f |
0,93 |
||||
M B |
184 f |
184 0,93 |
172 |
кНм. |
|
Проверим данное условие, подставив новое значение MB в программный расчёт (BRWL) (рис. 5.8). Нажимая выделенную кнопку «Далее», получим окончательную (итоговую) версию проводимого расчёта для печати (рис.
5.9).
BRWL - Расчёт фундамента с учётом нагрузок по его обрезу
Для возврата к списку доступных типов расчётов нажмите здесь.
Отчёт
Версия для печати
Учётные данные
Объект: Пример расчёта подпорной стенки (исходные данные в параграфе 5)
Тип здания: Подпорная стенка
Данные по фундаменту Основные данные фундамента
Тип фундамента: |
Ленточный |
|
|
|
|
Тип стены: |
Наружная |
|
|
|
|
Высота фундамента (размер фундамента от обреза до подошвы), м: |
1,50 |
|
|
|
|
Глубина заложения фундамента (расстояние от планировочной отметки до |
1,50 |
|
подошвы фундамента), м: |
|
|
|
|
|
Ширина подошвы фундамента, м: |
3,00 |
|
|
|
|
Нагрузки по обрезу фундамента |
|
|
Вертикальная нагрузка N, кН: |
|
254,10 |
|
|
|
Горизонтальная нагрузка, приложенная поперёк ширины подошвы фундамента |
0,00 |
|
QB, кН: |
|
|
|
|
|
Изгибающий момент, приложенный поперёк ширины подошвы фундамента MB, |
172,00 |
|
кН*м: |
|
|
|
|
|
Рис. 5.9 (начало). Результат расчёта для подпорной стенки с максимально допустимым рекомендуемым моментом. Пример выполнен по программе BRWL (http://www.buildcalc.ru/Calculations/Brwl/Help.aspx).
32
Данные по грунту Введённые данные
|
|
|
|
H, |
|
Наиме- |
|
|
|
|
|
|
|
|
γ, |
|
φ, |
|
C, |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Источ- |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
№ |
|
|
|
нова- |
|
|
|
|
Тип грунта |
|
кН/ |
|
|
кП |
|
e |
|
W |
|
|
IL |
|
E |
|
|
μ |
|
|
ник |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||||||||||||
|
|
|
м |
|
|
|
|
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
ние |
|
|
|
|
|
|
|
|
м3 |
|
|
|
а |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
данных |
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
1 |
|
1,5 |
|
Песок |
|
|
Пески мелкие |
18 |
28 |
0 |
0,7 |
- |
- |
|
|
6000 |
|
0,3 |
|
Таблица |
|||||||||||||||||||
|
|
|
|
|
|
мелкий |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||
|
2 |
|
|
10 |
|
Глина |
|
|
Пылевато- |
|
|
21 |
|
21 |
|
81 |
|
0,5 |
|
0,16 |
|
0,05 |
|
28000 |
|
|
0,4 |
|
Таблица |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
глинистые, а также |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
крупнообломочные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
с пылевато- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
глинистым запол- |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
нителем |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
Расчётные данные |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||||||||
|
№ |
|
|
H, м |
|
|
γ1, |
|
|
|
|
γ2, |
|
φ1, |
|
φ2, |
|
|
C1, кПа |
C2, кПа |
γc1 |
|
γc2 |
|
|
K |
|||||||||||||
|
|
|
|
|
3 |
|
3 |
|
|
|
|||||||||||||||||||||||||||||
|
|
|
|
|
|
|
|
кН/м |
|
|
|
|
кН/м |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
1,50 |
|
|
16,36 |
|
|
|
18,00 |
|
25,45 |
28,00 |
|
0,00 |
|
0,00 |
|
|
1,30 |
|
1,26 |
|
1,10 |
|||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||||||||||||||
|
2 |
10,00 |
|
|
19,09 |
|
|
|
|
21,00 |
|
18,26 |
21,00 |
|
|
54,00 |
|
|
81,00 |
|
|
1,25 |
|
1,08 |
|
|
1,10 |
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Дополнительная информация Грунтовые воды
Грунтовые воды отсутствуют
Информация о сооружении
Сооружение обладает жёсткой конструктивной схемой
Отношение длины сооружения или его отсека к высоте: 2,00
Справочная информация
Удельный вес минеральных частиц грунта, кН/м3: 27,50
Удельный вес воды, кН/м3: |
10,00 |
Результаты расчёта |
|
|
Рассчитанные данные по совместной работе грунта и фундамента |
||
Средневзвешенное значение удельного веса грунта по I-му предельному состоя- |
16,36 |
|
нию выше подошвы фундамента, кН/м3: |
|
|
|
|
|
Средневзвешенное значение удельного веса грунта по II-му предельному состоя- |
18,00 |
|
нию выше подошвы фундамента, кН/м3: |
|
|
Приведённая глубина заложения фундамента d1, м: |
|
1,50 |
|
|
|
Рассчитанные данные по основанию |
|
|
Расчётное сопротивление грунта основания R, кПа: |
776,18 |
|
|
|
|
Предельное давление (несущая способность) грунта основания Pпр, кПа: |
1 360,08 |
|
|
|
|
Предельная нагрузка на фундамент Nпр, кН: |
4 080,24 |
|
|
|
|
Минимальное давление под подошвой фундамента Pmin, кПа: |
0,03 |
|
|
|
|
Среднее давление под подошвой фундамента Pср., кПа: |
114,70 |
|
|
|
|
Максимальное давление под подошвой фундамента Pmax, кПа: |
229,37 |
|
|
|
|
Осадка фундамента S, см: |
2,37 |
|
|
|
|
Коэффициент надёжности: |
10,67 |
|
|
|
|
Рис. 5.9 (окончание). Результат расчёта для подпорной стенки с максимально допустимым рекомендуемым моментом. Пример выполнен по программе BRWL (http://www.buildcalc.ru/Calculations/Brwl/Help.aspx).
33
Полученное решение (рис. 5.9) удовлетворяет необходимым требованиям СНиП 2.02.01-83*, т.к. минимальное давление под подошвой фундамента Pmin > 0, следовательно, основание работает без отрыва подошвы, т.е. только на сжатие, что обеспечивает и допустимый крен.
Данное решение позволяет также определить осадку подпорной стены S = 2,37 см < 10 см (удовлетворяются условия расчёта по II предельному состоянию) и коэффициент надёжности 10,67 >1 (удовлетворяются условия расчёта по I предельному состоянию).
Анализируя аналитическое решение при плече 2,4 м (рис. 5.3) получаем, что активное давление должно быть понижено до значения Еа = 184/2,4 = 76,7 кН, то есть в 3,5 раза. Теперь обращаемся к формулам (3.2), (3.3).
От чего зависит коэффициент ξа и какие из влияющих факторов являются управляемыми?
Это три фактора – углы φ, δ, ε. Рассмотрим возможность их изменения. 1. Угол внутреннего трения засыпки; по заданию в примере φ = 28° (мелкий песок). Известно, что с увеличением крупности песка угол внутреннего трения увеличивается. При выборе значений φ для уменьшения активного
давления засыпки рекомендуется принимать для |
пылеватых песков |
φ = 30…34°; для мелких φ = 32…36°; для песков |
средней крупности |
φ = 35…38°; для крупных и гравелистых φ = 38…40°. Для рассматриваемого примера при засыпке гравелистым песком можно принять φ = 40°.
2.Угол трения грунта засыпки о стену. В примере задано δ = 1°, то есть трение почти отсутствует. В то же время с ростом δ активное давление уменьшается. Практически для обычных массивных стен можно принять δ = 0,5 φ = 20°. При специальной обработке поверхности задней грани можно принять предельное значение δ = φ.
3.Угол наклона задней грани ε существенно влияет на активное давление, причем наклон в сторону засыпки (ε < 0) снижает его.
Проще всего требуемое значение ε определить графически, уже осво-
енным построением Ж.В. Понселе. Например, здесь при значениях φ = 40°; δ = 20° и ε = –15º получаем площадь треугольника Ребхана 4,28 м2 и соответственно активное давление 77 кН, что практически совпадает с требуемым. Легко проверить, что принятые параметры засыпки и стены (почти не увеличившие ее вес) обеспечивают выполнение всех нормативных требований. Также очевидно, что добиться этого увеличением размеров подошвы фундамента стены практически не представляется возможным.
34
1 . В чем состоит смысл понятия «коэффициент бокового давления грунта»? Чему он равен для условий компрессионного сжатия?
2.С чем связана экономичность тонкостенных конструкций подпорных стен по сравнению с массивными?
3.Как связано боковое давление грунта на стену с направлением и величи-
ной ее перемещения? Как соотносятся между собой Е0, Еа, Еп (см. рис.
2.3)?
4.Рассматривая схему действия сил на подпорную стену, указать силы опрокидывающие и удерживающие; сдвигающие и удерживающие.
5.В чем состоит смысл понятия «призма обрушения»? Какие силы действуют на нее со стороны задней грани подпорной стены и со стороны неподвижного грунта?
6.Как коэффициенты активного и пассивного давления зависят от угла внутреннего трения грунта в простейшем случае, когда α = δ = ε = 0?
7.Чем отличаются значения перемещений, необходимых для реализации активного и пассивного давления? Почему при расчете стены по предельным состояниям учитывается только ⅓ часть рассчитанного отпора?
8.Как влияет наклон поверхности засыпки (угол α) на активное давление?
9.Какими мерами можно изменить трение грунта о стенку (угол δ)? Как влияет изменение δ на активное давление?
10.Как влияет наклон задней грани (угол ε) стены на активное давлении?
11.При каких значениях параметров ε и δ сила Еа будет горизонтальна? В каких случаях вертикальная составляющая давления Еав будет увеличивать опрокидывающий момент?
12.Анализом положения и площади треугольника Ребхана (см. рис. 3.2 и 5.2) установить, как меняется Еа при:
•увеличении φ;
•увеличении q;
•изменении δ;
•изменении знака и величины ε, α.
13.Почему недопустимы растягивающие напряжения под подошвой фундамента со стороны задней грани?
14.В чем состоят связь и различие проверок (4,3) и (4,9)?
15.Какими мерами можно повысить устойчивость стены против опрокидывания?
16.Какими мерами можно повысить устойчивость стены против сдвига по подошве без увеличения массы стены?
