ПРИЛОЖЕНИЕ А (ЗАДАНИЕ НА ВЫПОЛНЕНИЕ КУРСОВОЙ РАБОТЫ «РАСЧЕТ
ПОДПОРНОЙ СТЕНЫ»)
П о я с н е н и я к в ы б о р у з а д а н и я Преподаватель выдает студенту шифр задания, состоящий из четырех
цифр.

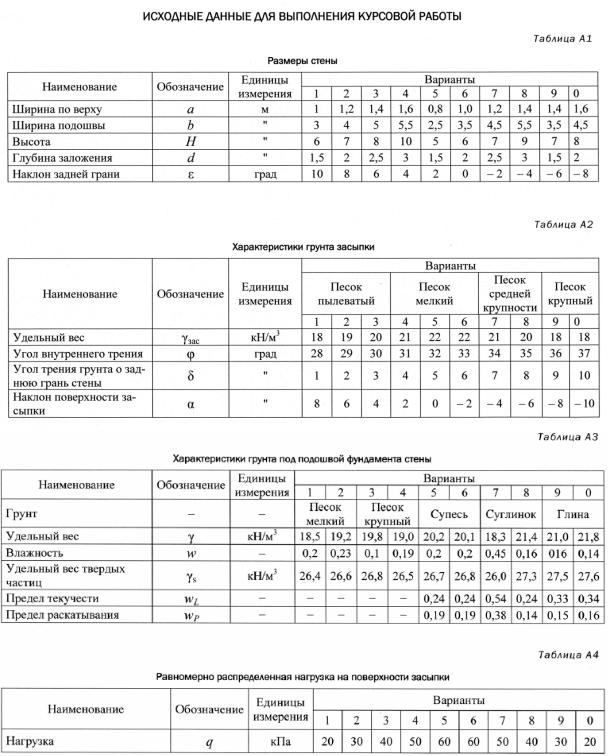

Первая цифра означает вариант размеров стены (табл. А1). Вторая – вариант характеристик грунта засыпки (табл. А2).
Третья – вариант характеристик грунта, залегающего под подошвой фундамента (табл. А3).
Четвертая – вариант равномерно распределенной нагрузки на поверхности засыпки (табл. А4).
Например, студенту задан шифр 1234. Это значит, что студент по табл. А1 принимает а = 1 м; b = 3 м и т. д.; по табл. А2 – γзас = 19 кН/м3; φ = 29° и т.д.; по табл. А3 – грунт (песок крупный); γзас = 19,8 кН/м3; ω = 0,1 и т. д.; по табл. А4 – q = 50 кПа.
На рис. А1 приведено поперечное сечение подпорной стены с буквенными обозначениями размеров, значения которых следует брать из табл. А1.
a |
Засыпка |
H |
0. |
d |
b |
Рис. А1. Поперечное сечение подпорной стены.
На рис. А2 указано правило знаков для выбора положения поверхности засыпки относительно горизонта и наклона задней грани относительно вертикали. Углы α и ε принимаются положительными при движении против часовой стрелки, отрицательными – при движении в противоположном направлении.
36
Рис. А2. Правило знаков α и ε.
Студент оформляет задание на отдельном листе бумаги согласно приведенному ниже образцу.
В задании приводятся только те исходные данные, которые соответствуют шифру, полученному от преподавателя.
Подпорная стена вычерчивается в масштабе в соответствии с заданными размерами.
Задание на проектирование подпорной стены не заменяет титульного листа курсовой работы.
37
38
ПРИЛОЖЕНИЕ Б (ДАННЫЕ, НЕОБХОДИМЫЕ ДЛЯ СТРОИТЕЛЬНОЙ ОЦЕНКИ
ГРУНТА)
|
|
Таблица Б1 |
|
Виды глинистых грунтов |
|
Грунт |
|
Число пластичности |
Супесь |
|
0,01 ≤ Ip ≤ 0,07 |
Суглинок |
|
0,07 < Ip ≤0,17 |
Глина |
|
Ip > 0,17 |
|
|
Таблица Б2 |
Консистенция глинистых грунтов |
||
|
|
|
Консистенция |
|
Показатель текучести |
|
(консистенции) IL |
|
|
|
|
Супесь: |
|
|
твердая |
|
IL < 0 |
пластичная |
|
0≤ IL ≤ 1 |
текучая |
|
IL > 1 |
Суглинок и глина: |
|
|
твердая |
|
IL < 0 |
полутвердая |
|
0 ≤ IL ≤ 0,25 |
тугопластичная |
|
0,25 < IL ≤ 0,50 |
мягкопластичная |
|
0,50 < IL ≤ 0,75 |
текучепластичная |
|
0,75 < IL ≤ 1 |
текучая |
|
IL > 1 |
|
|
Таблица Б3 |
Водонасыщенность песчаных и крупнообломочных грунтов |
||
|
|
|
Наименование |
|
Степень влажности Sr |
по степени влажности |
|
|
|
|
|
Маловлажные |
|
0 < Sr ≤ 0,5 |
Влажные |
|
0,5 < Sr ≤ 0,8 |
Насыщенные водой |
|
0,8 < Sr ≤ 1 |
39
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица Б4 |
|
|
Плотность песчаных грунтов |
|
|
|
|
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
Плотность сложения песков |
|
||||||||
Виды песков |
|
|
Плотные |
|
|
Средней |
|
Рыхлые |
||||||
|
|
|
|
|
плотности |
|
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|||
Гравелистые, крупные и |
|
|
е < 0,55 |
|
|
|
0,55 ≤ е ≤ 0,70 |
е > 0,70 |
||||||
средней крупности |
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Мелкие |
|
|
е < 0,60 |
|
|
|
0,60 ≤ е ≤ 0,75 |
е > 0,75 |
||||||
Пылеватые |
|
|
е < 0,60 |
|
|
|
0,60 ≤ е ≤ 0,80 |
е > 0,80 |
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица Б5 |
|
Условные сопротивления R0 глинистых (непросадочных) |
|
|
||||||||||||
|
грунтов в основаниях, кПа |
|
|
|
|
|
||||||||
|
Коэффициент пористостие |
|
|
|
|
|
Показатель текучести |
|
||||||
|
|
|
|
|
|
|
(консистенции) IL |
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
||||
Наименование грунта |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0 |
|
0,1 |
|
0,2 |
0,3 |
|
0,4 |
0,5 |
0,6 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
Супеси |
0,5 |
|
350 |
|
300 |
|
250 |
200 |
|
150 |
100 |
– |
||
(при Ip ≤ 0,05) |
0,7 |
|
400 |
|
250 |
|
200 |
150 |
|
100 |
– |
– |
||
Суглинки |
0,5 |
|
400 |
|
350 |
|
300 |
250 |
|
200 |
150 |
100 |
||
0,7 |
|
350 |
|
300 |
|
250 |
200 |
|
150 |
100 |
– |
|||
(при 0,10 ≤ Ip ≤ 0,15) |
|
|
|
|
||||||||||
1,0 |
|
300 |
|
250 |
|
200 |
150 |
|
100 |
– |
– |
|||
|
|
|
|
|
||||||||||
|
0,5 |
|
600 |
|
450 |
|
350 |
300 |
|
250 |
200 |
150 |
||
Глина |
0,6 |
|
500 |
|
350 |
|
300 |
250 |
|
200 |
150 |
100 |
||
(при Iυ ≥ 0,20) |
0,8 |
|
400 |
|
300 |
|
250 |
200 |
|
150 |
100 |
– |
||
|
1,1 |
|
300 |
|
250 |
|
200 |
150 |
|
100 |
– |
– |
||
При значениях числа пластичности Ip в пределах 0,05–0,10 и 0,15–0,20 следует принимать средние значения R0, приведенные в табл. Б5, соответственно для супесей и суглинков и для суглинков и глин. Величину условного сопротивления R0 для твердых глинистых грунтов (IL < 0) следует получить у преподавателя либо определять по формуле
R0 = 1,5 Rnс
и принимать для супесей – не более 1000 кПа, для суглинков – 2000 кПа, для глин – 3000 кПа; Rnс – среднее арифметическое значение временного сопротивления на сжатие образцов глинистого грунта природной влажности.
