Материал: Механика грунтов. методические указания для выполнения лабораторных работ по теме «Физические свойства глинистых и песчаных грунтов». Янина О.И., Ким М.С

Лабораторная работа № 6

Определение разновидностей глинистого грунта по классификационным показателям по ГОСТ 25100-95

6.1. Цель работы

Определение разновидностей глинистого грунта по классификационным показателям по ГОСТ 25100-95.

6.2. Приборы, оборудование и материалы

Калькулятор, ГОСТ 25100-95.

6.3.Порядок выполнения работы

1.Рассчитать производные показатели характеристик физического состоя-

11

2.Определить разновидности грунта по числу пластичности IP , показателю текучести IL и относительной деформации морозного пучения efh согласно ГОСТ 25100-95 (табл.П.1.1… П.1.3).

3.Написать номенклатурное наименование грунта по его разновидностям.

4.Результаты работы оформляются в табл. 6.1 и 6.2.

Таблица 6.1

Pасчет производных показателей физических свойств глинистого грунта

Вопросы для контроля знаний по теме «Физические свойства глинистых грунтов»

1.Перечислить основные характеристики физических свойств грунтов.

2.Какие показатели физических свойств глинистых грунтов определяются при лабораторных исследованиях, а какие вычисляют по формулам?

3. Что называют влажностью грунта W , плотностью грунта ρ и плотностью частиц грунта ρS ?

4. Какие показатели определяют пластичность глинистого грунта ?

25100-95.

Литература [2…4]

12

ТЕМА 2. ФИЗИЧЕСКИЕ СВОЙСТВА ПЕСЧАНЫХ ГРУНТОВ

Для песчаных грунтов основными характеристиками физических свойств являются гранулометрический состав, влажность и плотность.

Гранулометрический состав G - содержание частиц различных размеров по отношению к массе абсолютно сухого грунта, выраженное в процентах.

Размер частиц определяется их диаметром d, мм. Группы частиц определенного размера называют фракциями. В песчаных грунтах выделяют следующие фракции: > 2 мм; 2…0,5 мм; 0,5…0,25 мм; 0,25…0,1 мм; < 0,1 мм.

Показателем неоднородности песчаного грунта является степень неоднородности CU , которая определяется отношением d60/d10 . «Действующий» (эффективный) диаметр d10 - размер частиц, меньше которого в данном грунте содержится 10% частиц по массе. Под «контролирующим» диаметром d60 понимают размер частиц, меньше которого в данном грунте содержится 60% частиц по массе. Значение диаметров d60 и d10 определяют по суммарной кривой, построенной по результатам определения гранулометрического состава (рис. 6).

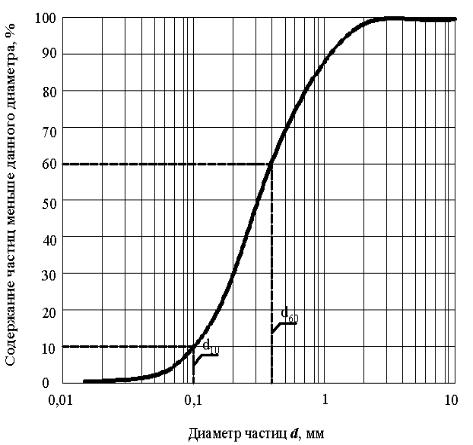

Рис. 6. Суммарная кривая гранулометрического состава:

d10 - «действующий» диаметр; d60 - «контролирующий» диаметр

13

Показатели физических свойств песчаных грунтов: гранулометрический состав G, влажность W, плотность ρ и плотность частиц ρS - определяются при лабораторных исследованиях в соответствии с ГОСТ 5180-84 и 12536-79 [1, 4], и они называются лабораторными.

По нормативным значениям W, ρ и ρS рассчитываются по формулам производные (расчетные) показатели физических свойств песчаных грунтов [2,3]:

плотность скелета грунта ρd , коэффициент пористости е и коэффициент

ГОСТ 25100-95 [3] являются коэффициент пористости e, коэффициент водонасыщения Sr , гранулометрический состав G и степень неоднородности CU . По этим показателям определяются разновидности песчаных грунтов (табл. П.2.1 …П.2.5) и их номенклатурное наименование.

Выполнение лабораторных работ и обработка полученных результатов производится в определенной последовательности, представленной на рис. 7.

1. Лабораторные определения показателей физических свойств песчаных грунтов

G , CU , W, ρ - см. лаб. раб. № 7…9

2. Расчет производных показателей физических характеристик песчаного грунта

ρd , e , Sr - см. лаб. раб. № 10

3. Определение разновидностей песчаного грунта согласно ГОСТ 25100-95 по классификационным показателям

G, СU , e , Sr , efh – см. табл. П.2.1…П.2.5

Рис.7. Алгоритм выполнения работ

14

Лабораторная работа № 7

Определение гранулометрического состава G песчаных грунтов ситовым методом

7.1. Цель работы

Определение гранулометрического состава G песчаных грунтов.

7.2. Средства и оборудование

Набор стандартных сит с размерами отверстий 2,0; 0,5; 0,25; 0,1 мм, весы лабораторные, ступка, пестик с резиновым наконечником, фарфоровая чашка, ложка, лист бумаги, шпатель, миллиметровая бумага, линейка.

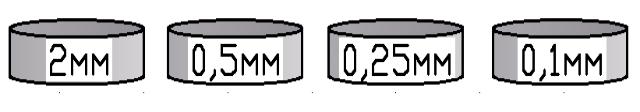

Рис. 8. Набор стандартных сит

7.3.Порядок выполнения работы

1.Подготовить к анализу среднюю пробу песчаного грунта методом квартования: пробу массой 3,0 кг насыпать тонким слоем на лист плотной бумаги и разделить шпателем на четыре квадрата; песок из двух противоположных квадратов удалить, а из двух оставшихся взять пробу грунта: 100 г - для песков, не содержащих частиц крупнее 2,0 мм; 500 г - для песков, содержащих частицы крупнее 2,0 мм до 10%; 1000 г - для песков, содержащих частицы крупнее 2,0 мм до 30% .

2.Растереть отобранную пробу песка в фарфоровой ступке для удаления аг-

в журнале - табл. 7.
