Материал: Механика грунтов. методические указания для выполнения лабораторных работ по теме «Физические свойства глинистых и песчаных грунтов». Янина О.И., Ким М.С

Лабораторная работа №2

Определение влажности грунта на границе текучести WL методом балансирного конуса

2.1. Цель работы

Определение влажности грунта на границе текучести WL . 2.2. Приборы, оборудование и материалы

Балансирный конус (рис. 2), шкаф сушильный, два эксикатора, один из них с хлористым кальцием CaCl2, бюксы, шпатель, щипцы тигельные, весы лабораторные, ступка и чашка фарфоровые, вазелин технический, секундомер, пипетка, вода дистиллированная и сито №1.

Рис 2. Балансирный конус:

1- металлический пенетрационный конус с углом при вершине 300; 2- кольцевая риска на высоте 10 мм от вершины конуса; 3- балансирная дуга с двумя противовесами; 4- чашка для грунтовой пасты; 5- подставка

2.3.Порядок выполнения работы

1.Подготовить грунт к исследованию:

-высушить на воздухе в течение суток;

-просеять через сито №1 для удаления растительных остатков более 1 мм;

-приготовить пасту из грунта, добавив дистиллированной воды. Приготовленную грунтовую пасту выдержать в эксикаторе в течение 2 ч.

2. Заполнить грунтовой пастой чашку для грунта (рис. 2). Грунт укладывать плотно, небольшими порциями. Поверхность грунта загладить шпателем вровень

6

с краями чашки. Балансирный конус смазать тонким слоем вазелина. Поднести конус к поверхности грунтовой пасты, плавно опустить в грунт и определить глубину погружения конуса через 5 с.

3.Выполнить требования к проведению испытаний:

-при погружении конуса на глубину 10 мм за 5 с грунт имеет влажность, соответствующую влажности на границе текучести WL ;

-при погружении конуса на глубину менее 10 мм необходимо грунтовую пасту извлечь из чашки, добавить пипеткой по каплям воду, тщательно перемешать, выдержать в эксикаторе 2 ч и повторить испытание;

-при погружении на глубину более 10 мм следует грунтовую пасту переложить в фарфоровую чашку, подсушить на воздухе, непрерывно перемешивая шпателем, и повторить испытание.

4.Отобрать из чашки пробу грунта массой 15…20 г для определения влаж-

ности на границе текучести WL методом высушивания до постоянной массы по методике лабораторной работы №1.

5.Результаты выполнения работы с расчетом влажности на границе текучести WL оформляются в журнале - табл. 2.

Таблица 2

Журнал определения влажности грунта на границе текучести WL

Лабораторная работа № 3

Определение влажности грунта на границе раскатывания Wр методом раскатывания грунта в жгут

3.1. Цель работы

Определение влажности грунта на границе раскатывания Wр .

3.2. Приборы, оборудование и материалы

Пластина стеклянная, шкаф сушильный, эксикатор с хлористым кальцием CaCl2, бюксы, шпатель, щипцы тигельные и весы лабораторные.

7

Рис. 3 Раскатывание грунта в жгут на стеклянной пластине: 1- пластина стеклянная; 2- жгут из грунтовой пасты (d=3 мм)

3.3.Порядок выполнения работы

1.Подготовка грунта: подсушить грунтовую пасту (40…50 г), оставшуюся

от определения влажности на границе текучести WL. Пасту сушить на воздухе, перемешивая шпателем или между ладонями.

2.Раскатать пасту на стеклянной пластине в жгуты d =3,0 мм (рис.3).

3.Выполнить требования к проведению испытаний:

-при сохранении сплошности и пластичности жгутов подсушить грунт и вновь раскатать в жгуты.

-при распадении жгутов по поперечным трещинам на отдельные кусочки длиной 3…10 мм грунт имеет влажность, соответствующую влажности на границе раскатывания Wр .

4.Собрать кусочки жгутов (10…15 г) в бюкс для определения влажности на границе раскатывания Wр по методике лабораторной работы №1.

5.Результаты выполнения работы с расчетом влажности на границе раскатывания Wр оформляются в журнале - табл. 3.

Таблица 3

Журнал определения влажности грунта на границе текучести Wр

8

Лабораторная работа № 4 Определение плотности грунта ρ методом режущего кольца

4.1. Цель работы

Определение плотности грунта ρ.

4.2. Приборы, оборудование и материалы

Кольцо-пробоотборник (V=140см3), нож, линейка, пресс винтовой, пластины из тонкого стекла, вазелин технический и весы лабораторные.

Рис. 4. Заполнение кольца-пробоотборника грунтом: 1- кольцо; 2- грунт

4.3.Порядок выполнения работы

1.Взвесить пустое кольцо и стеклянные пластины (m1 , г).

2.Заполнить кольцо грунтом, установив его на поверхность грунта (рис. 4). Удалить грунт вокруг кольца ножом, зачистить поверхность грунта вровень с краями кольца и закрыть торцы стеклянными пластинами. Взвесить кольцо с грунтом и пластинами (m2 , г).

9

Лабораторная работа № 5

Определение плотности грунта ρ методом взвешивания в воде парафинированного образца

5.1. Цель работы

Определение плотности грунта ρ.

5.2. Приборы, оборудование и материалы

Парафин, нож, нить, стакан с водой и весы лабораторные.

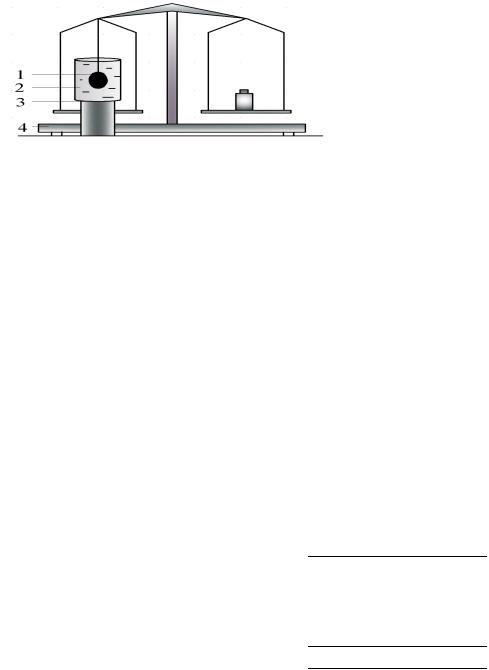

Рис. 5. Взвешивание в воде парафинированного образца:

1- образец на нити; 2 – стакан с водой; 3 – подставка; 4 – весы

5.3.Порядок выполнения работы

1.Вырезать из грунта образец овальной формы объемом около 30 см3, перевязать его нитью крест-накрест и взвесить (m0 , г).

2.Парафинировать грунт: образец грунта опустить на 1…2 с в парафин разогретый до температуры t = 57…600С; нарастить оболочку парафина толщиной до 0.5…1,0 мм; охладить на воздухе и взвесить парафинированный образец (m1, г).

3.Взвесить парафинированный образец в стакане с водой (рис. 4), подве-

сив его на нити к коромыслу весов (m2 , г).

4.Результаты выполнения работы с расчетом плотности ρ оформляются

вжурнале - табл. 5.
