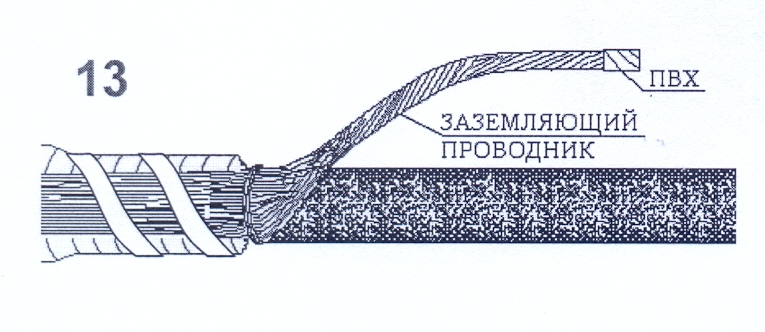

13. Собрать проволоки обоих экранов вместе и скрутить их, образуя заземляющий проводник. Конец заземляющего проводника зафиксировать липкой лентой ПВХ, (рис.13).

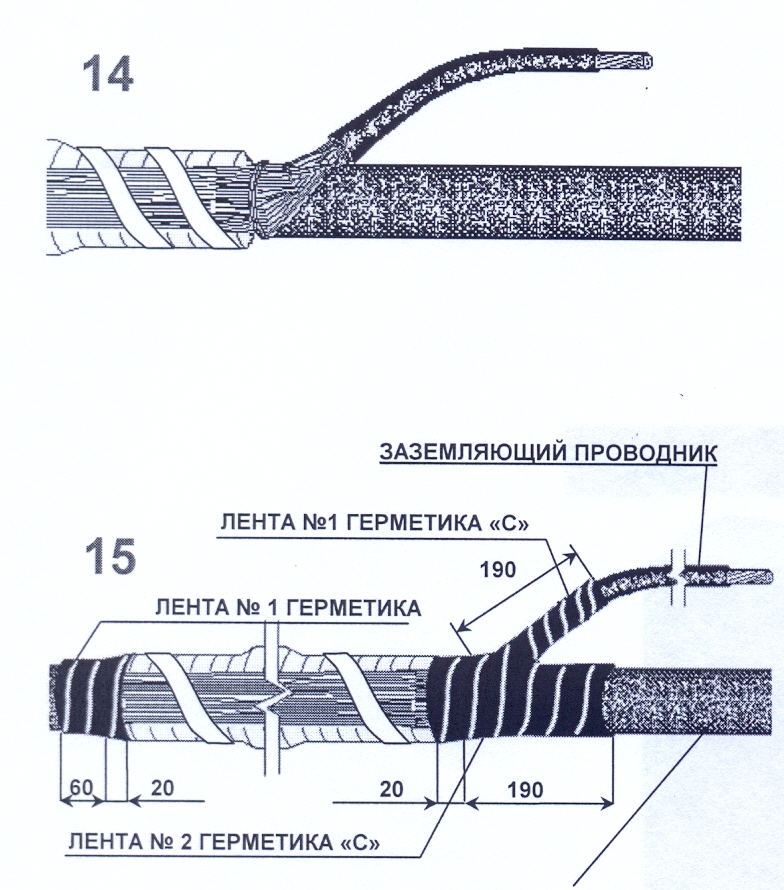

14. Надвинуть на заземляющий проводник трубку ТТШ для изолирования заземляющего проводника как можно ближе к проволочному бандажу и усадить её. Ленту ПВХ снять, (рис.14).

15. Зачистить и обезжирить участки наружного покрова кабеля слева на 60 мм и справа на 190 мм от края алюминиевой ленты. Обмотать эти участки с заходом на 20мм на алюминиевую ленту герметиком «С», ленты № 1 (слева) и № 2 (справа). Так же обмотать герметиком «С», лента № 1, трубку изолирующую заземляющий провод. Намотку выполнить с 30% вытяжкой и 50% перекрытием, рис.(15).

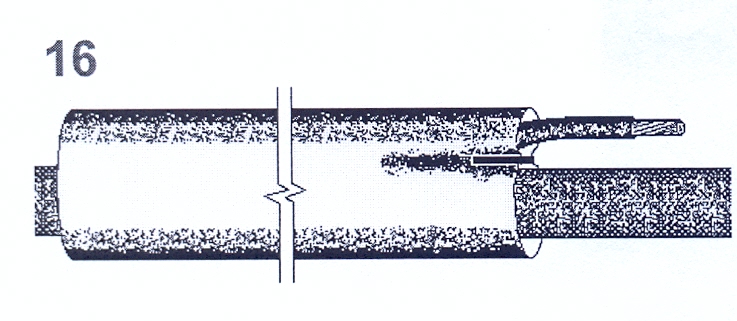

16. Надвинуть на собранную муфту трубку-защитный кожух (ТТШ-Д) так, чтобы правый край её совпал с краем намотки герметика «С» на кабеле и заземляющем проводнике. Вставить зажим до упора в край трубки между изолированным заземляющим проводником и кабелем. Проволочным бандажом на расстоянии 250 мм от края трубки-кожуха стянуть между собой заземляющий проводник и кабель. Усадить трубку-кожух, начиная с середины, рис.(16).

17. На расстоянии 50 мм от конца трубки-кожуха стянуть между собой изолированный заземляющий проводник и кабель стеклолентой. Снять проволочный бандаж.

По такому же принципу выполнить монтаж двух других соединительных муфт (п.п.1-17).

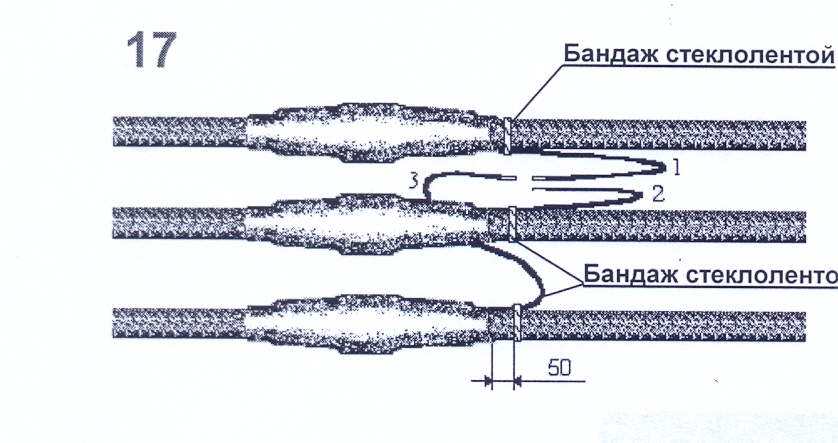

После монтажа 3-х муфт три заземляющих проводника расположить так, чтобы два проводника (1 и 2) были с одной стороны , а третий с другой, как это показано на рис. (17).

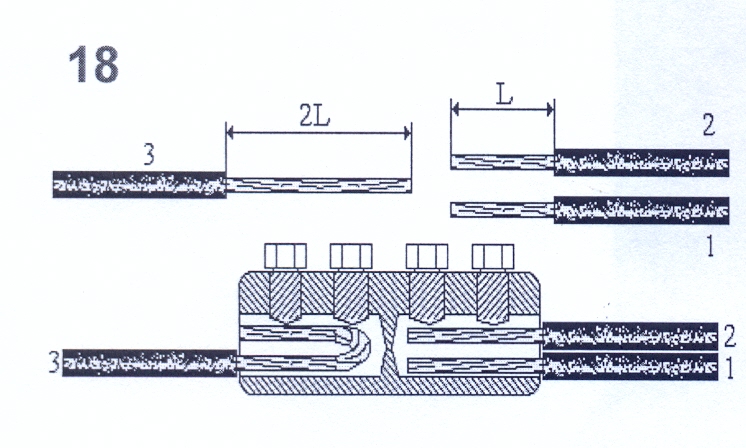

18. На левый (3) заземляющий конец одеть трубку для изоляции гильзы (ТТШ). Снять изоляцию со всех жил в соответствии с рисунком. Расстояние (L) соответствует половине длины гильзы. Проводник сечением 2x35 мм2, который будет вставляться в гильзу один, разделать на длину (2L), сложить пополам и вставить в гильзу. Для заземляющих концов большего сечения (2x50 мм2) и (2x75 мм2) изоляцию снимать на длине (L), рис.(18).

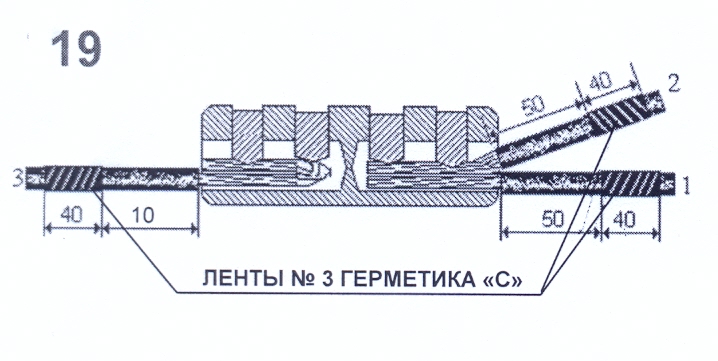

19. Вставить концы жил в гильзу. Закрутить винты до срыва головок. Зачистить острые кромки от среза винтов. Обмотать лентами № 3 герметика «С» участки заземляющих проводников , отступив от гильзы на 50 мм справа и на 10 мм слева, (рис.19).

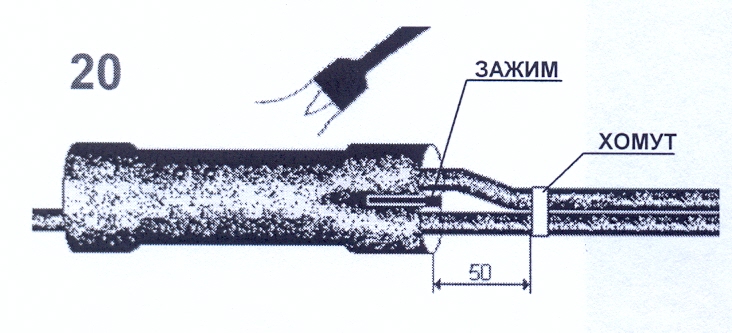

20. Надвинуть трубку для изолирования гильзы (ТТШ) так, чтобы её правый конец совпал с концом намотки герметика «С». Вставить зажим до упора в край трубки между двумя заземляющими проводниками. Усадить трубку, начиная с середины. На расстоянии 50 мм от трубки стянуть между собой два заземляющих проводника кабельным хомутом, рис.(20).

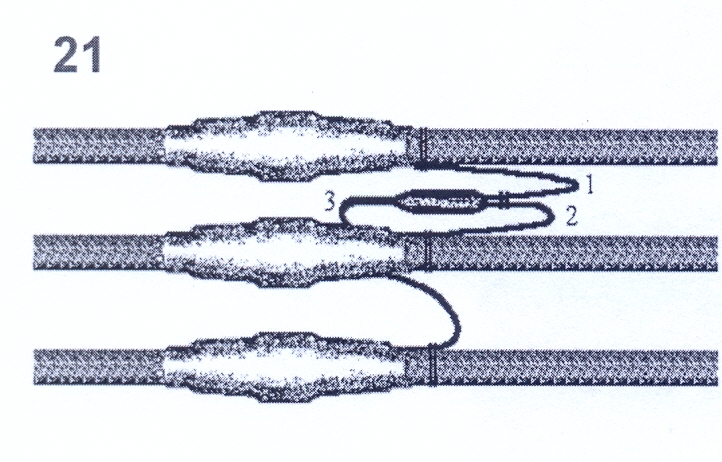

21. Монтаж муфты закончен. Разместить три муфты треугольником, поместив изолированную гильзу соединения 3-х заземляющих проводников внутри треугольника, рис.(21).

2.3.2.3. Монтаж концевых муфт марки пкВтнгО, 6-10 кВ на основе термоусаживаемых изделий для однофазных кабелей с пластмассовой изоляцией на напряжение 6 -10 кВ

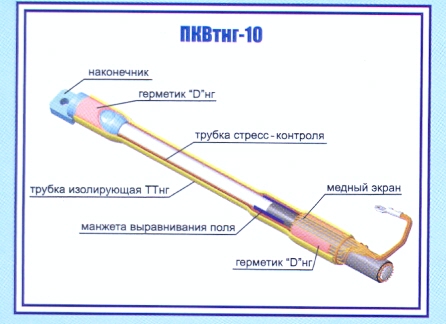

Устройство концевой муфты муфт марки ПКВтнгО, 6-10 кВ на основе

термоусаживаемых изделий для однофазных кабелей с пластмассовой изоляцией на напряжение 6 -10 кВ показано на рис. .

Перед началом монтажа необходимо произвести выбор маркоразмеров концевых муфт в зависимости от сечения жил кабеля в соответствие с данными, приведенными в табл. 1.

Затем проверить состав комплекта выбранной концевой муфты внутренней установки ПКВтнгО-10 или концевой муфты наружной установки ПКНто-10, согласно прилагаемой к комплекту муфты комплектовочной ведомости. Монтаж выполнять при помощи комплекта инструментов, приведенного в приложение 1.

Таблица 1.

Маркоразмеры концевых муфт

№пп

Маркоразмеры концевых муфт

Номинальное сечение жил кабеля, мм2

1

ПКВтнг-10-LS-50

50

2

ПКВтнг-10-LS-70

70

3

ПКВтнг-10-LS-95

95

4

ПКВтнг-10-LS-120

120

5

ПКВтнг-10-LS-150

150

6

ПКВтнг-10-LS-185

185

Монтаж концевой муфты ПКВтнгО напряжением 6-10 кВ будет изучен на практических занятиях.

Контрольные вопросы для проверки знаний

  1. Назовите основные типы термоусаживаемых муфт и опишите их назначение.

  2. Какие элементы входят в конструкцию термоусаживаемых муфт?

  3. Перечислите виды инструментов, применяемых при монтаже муфт и назовите их назначение.

  4. Расшифруйте марку муфты. (СТп-10, ПСТО-10, СПТп-10, ПКВТп-1).

  5. Технология монтажа термоусаживаемой муфты марки СТп-10.

  6. Технология монтажа термоусаживаемой муфты марки ПСТО-10.

  7. Технология монтажа термоусаживаемой муфты марки СПТп-10.

  8. Технология монтажа термоусаживаемой концевой муфты марки ПКВТп-1.

  9. Требования к выбору способов прокладки кабелей.

  10. Прокладка кабелей в земле.

  11. Прокладка кабелей в производственных помещениях.

  12. Прокладка кабелей в блоках, трубах и лотках.

  13. Прокладка кабелей на эстакадах, в галереях, тоннелях, каналах.

  14. Особенности прокладки кабелей СПЭ.

  15. Прокладка кабелей в вечномерзлых грунтах и при низких температурах.

  16. Назначение, классификация соединительных и концевых муфт и концевых заделок.

  17. Конструкция соединительной муфты марки Стп-10.

  18. Конструкция концевой муфты марки ПКВТп-1.

  19. Требования к монтажу муфт.

  20. Порядок подготовки к монтажу муфт.

  21. Требования к условиям проведения монтажа муфт.

  22. Требования к герметичности муфт.

  23. Требования к технологии соединения и оконцевания жил кабелей.

  24. Требования к технологии термоусадки трубок.

  25. Технология монтажа термоусаживаемых муфт.

  26. Требования мер безопасности при монтаже муфт.

  27. Требования к персоналу, выполняющих монтаж кабельных муфт.
