2.3.1. Монтаж соединительных муфт и концевых заделок на кабелях с бумажно-масляной изоляцией

2.3.1.1. Назначение и классификация соединительных и концевых муфт и заделок

Кабельная муфта - устройство, предназначенное для соединения электрических кабелей в кабельную линию и для их подвода к электрическим установкам и воздушным линиям электропередачи.

В настоящее время в России выпускаются соединительные муфты и концевые заделки для всех типов кабелей как по напряжению, так и по применяемой изоляции. Ниже представлен перечень соединительных и концевых муфт, выпускаемых в России:

• Соединительные муфты 1 – 10 кВ для кабелей с бумажной изоляцией;

• Соединительные муфты 1–10 кВ с изоляцией из сшитого полиэтилена;

• Концевые муфты 1 – 10 кВ для кабелей с бумажной изоляцией;

• Концевые муфты 1–10 кВ для кабелей с изоляцией из сшитого полиэтилена;

• Ответвительные муфты;

• Переходные муфты.

Муфты обеспечивают:

• Полную герметизацию мест соединений и разделок кабеля;

• Отличные изоляционные свойства токонесущих частей;

• Высокую механическую прочность;

• Стойкость к воздействиям агрессивной внешней среды;

• Прекрасные огнеупорные свойства.

• Технология муфт исключает громоздкое оборудование, заливки различными наполнителями, имеет долговременную герметизацию, надежность и простоту монтажа, позволяющие решить проблемы соединения и оконцевания силовых кабелей.

Классификация муфт

По назначению:

• Соединительные

• Ответвительные

• Переходные

• Концевые

2. По способу установки:

• Сборные;

• Усаживаемые;

• Горячей усадки (термоусаживаемые;)

• Холодной усадки.

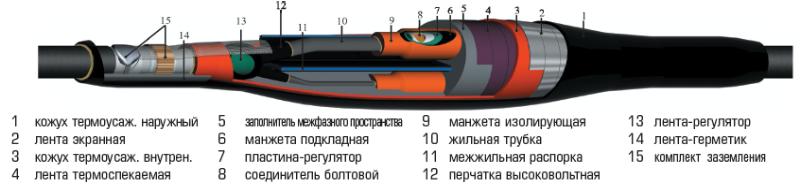

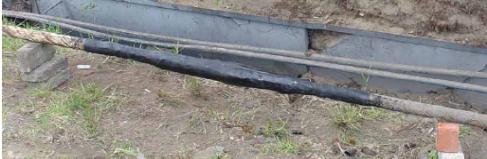

Наибольшее распространение получили термоусаживаемые кабельные муфты (рис.1).

Рисунок 1 – термоусаживаемые кабельные муфты

Соединительные муфты - предназначены для соединения идентичных кабелей между собой. Распознаются по трем признакам:

Часть 2. Эксплуатация кабельных линий электропередачи

Лекция № 7 (2.3)

Прокладка и монтаж кабельных линий электропередачи

По дисциплине «Эксплуатация линий электропередачи»

для студентов направления 13.04.02 «Электроэнергетика и электротехника»

Квалификация выпускника – магистр

Цели: 1. Формирование следующих компетенций:

ПК-3: Управление деятельностью по эксплуатации, техническому обслуживанию и ремонту воздушных и кабельных линий электропередачи, а также технологического оборудования.

ПК-6: Разработка планов, программ и методик проведения испытания электротехнических и электроэнергетических устройств и систем.

2. Формирование уровня обученности:

Знать: основы теории эксплуатации, технического обслуживания и ремонта линий электропередачи.

Материальное обеспечение:

Проектор, ПК, комплект слайдов по Лекции № 7.

Учебные вопросы

2.3.1. Монтаж соединительных муфт и концевых заделок на кабелях с бумажно-масляной изоляцией.

2.3.2. Монтаж соединительных муфт и концевых заделок на кабелях с изоляцией из сшитого полиэтилена.

2.3.3. Послеремонтные измерения и испытания кабелей.

Литература

1. Кириллов Г.А., Кашин Я.М. Эксплуатация электрооборудования: учебник/ М: Издательство МЭИ, 2018, – 488 с.

2. Кириллов Г.А., Кашин Я.М. Эксплуатация электрооборудования. Часть 3. Контроль технического состояния электрооборудования с выводом в ремонт: учебное пособие для студентов, обучающихся по направлению 13.04.02 «Электроэнергетика и электротехника» / Кубан. гос. технол. ун-т. – Краснодар: Изд. ФГБОУ ВПО «КубГТУ», 2017. – 302 с.

3. Правила технической эксплуатации электроустановок потребителей. Санкт–Петербург: Издательство ДЕАН, 2003. – 301 с.

4. Кириллов Г.А. Теория и практика поиска отказов в кабельных линиях электропередачи. Монография. КВВАУЛ, Краснодар, 2006. – 274 с.

5. Сборник методических пособий по контролю состояния электрооборудования/ под ред. Ф.Л. Коган. М.: АО «Фирма ОГРЭС». 1999.– 493 с.

6. Правила устройства электроустановок./ М.; Энергосервис, 2003.

7. Инструкция по монтажу по монтажу соединительных муфт ПСтО-3- 10 -20 на основе термоусаживаемых изделий для кабелей с бумажной изоляцией на напряжение 6-10 кВ. ТУ 3599-003-04001953-97. Версия 2005 г. ЗАО «Подольский завод электромонтажных изделий». Подольск, Московская обл., 2005.

8. Инструкция по монтажу по монтажу соединительных муфт Стп 10 на основе термоусаживаемых изделий для кабелей с пластмассовой изоляцией на напряжение 10-20 кВ. ТУ 3599-009-04001953-00. ЗАО «Подольский завод электромонтажных изделий». Подольск, Московская обл., 2005.

9. Инструкция по монтажу по монтажу концевой муфты внутренней установки марки ПКВтнг-10-LS на основе термоусаживаемых изделий на напряжение 6-10 кВ (для одножильных кабелей с изоляцией из сшитого полиэтилена). ТУ 3599-013-04001953-2004. ЗАО «Подольский завод электромонтажных изделий». Подольск, Московская обл., 2004.

10. Правила по охране труда при эксплуатации электроустановок. –М.: Омега – Л, 2015.

11. 7 Техническая документация на муфты для силовых кабелей с бумажной и пластмассовой изоляцией на напряжение до 10 кВ, -М.:- Энергосервис, 2002 г.

• Материал изоляции кабеля (пластмасса, бумажно-пропитанная изоляция, резина);

• Класс напряжения (низкое до 6кВ, среднее 10-35кВ, высокое более 35 кВ);

• Кабель с бронепокровом (экраном) или без него.

Примеры обозначений соединительных муфт на кабель напряжением 1кВ Стп4 - 70/120:

70/120 – диапазон сечений кабеля;

4 – количество жил кабеля;

тп – термоусаживаемая;

С – соединительная.

Данная муфта может использоваться для бронированных и небронированных кабелей как с пластмассовой изоляцией, так и для кабелей с бумажно-пропитанной изоляцией напряжением до 1кВ, (рис. 2).

Рисунок 2 – Конструкция соединительной муфты

Примеры обозначений соединительных муфт на кабель напряжением 10кВ:

Стп 10 - 70/120:

70/120 – диапазон сечений кабеля;

10 – класс напряжения, 10кВ;

тп – термоусаживаемая;

С – соединительная.

Данная муфта может использоваться для кабелей с бумажно-пропитанной изоляцией напряжением 10 кВ.

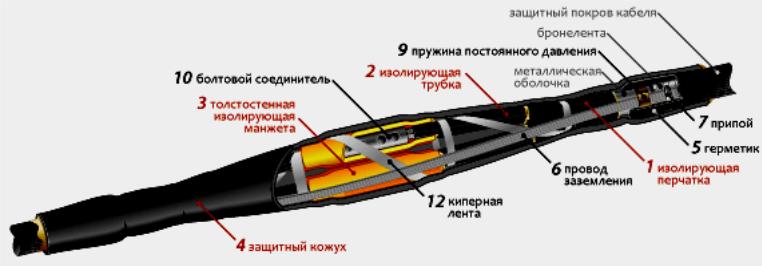

Рисунок 3 – Конструкция трехфазной соединительной муфты

Концевые муфты – предназначены для присоединения кабельных линий к электрическим установкам и линиям электропередачи.

Распознаются по трем признакам:

• Материал изоляции кабеля (пластмасса, бумажно-пропитанная изоляция, резина);

• Класс напряжения (низкое до 6кВ, среднее 10-35кВ, высокое более 35 кВ);

• Внутренняя или наружная установка.

Примеры обозначения концевых муфт на напряжение 1кВ ПКтпб4 - 70/120 (рис. ):

70/120 – диапазон сечений кабеля

4 – количество жил кабеля

Б – для кабеля с броней

Тп – термоусаживаемая

К – концевая

П – для кабелей с пластмассовой изоляцией

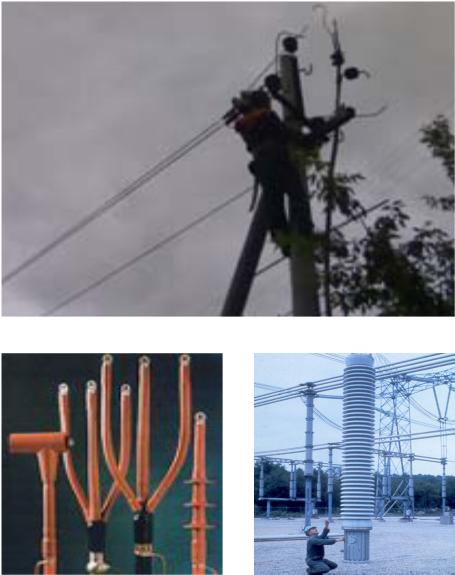

Рисунок 4 – Концевые муфты

Данная муфта может использоваться для бронированных и небронированных кабелей с пластмассовой изоляцией напряжением до 1кВ

Примеры обозначения концевых муфт на напряжение 10кВ КВ(Н)тп10 - 70/120:

70/120 – диапазон сечений кабеля;

10 – класс напряжения, 10кВ;

тп – термоусаживаемая;

Н – наружной установки;

В – внутренней установки;

К – концевая.

Данная муфта может использоваться для кабелей с бумажно-пропитанной изоляцией напряжением 10кВ

Рисунок 6 – Концевая муфта КВТп–10

Переходные муфты - предназначены для соединения экранированных одножильных кабелей с пластмассовой изоляцией и 3-х жильных кабелей с бумажно-пропитанной изоляцией. Марка: TPAJ.

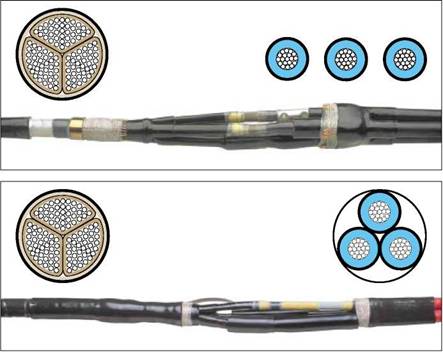

Рисунок 7 – Переходные муфты

Таблица 1

Муфты типа СПтп следует применять для установки в земле, тоннелях, каналах и других кабельных сооружениях без ограничения разности высот.

Ответвительные муфты - предназначены для ответвления четырехжильного силового кабеля с пластмассовой изоляцией с броней или без брони на напряжение до 1кВ. Бывают термоусаживаемые и геле- заливные.

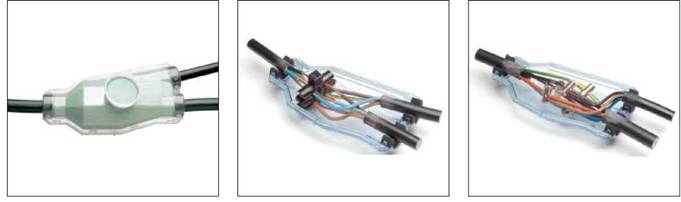

Рисунок 8 – Ответвительные муфты

Концевые и соединительные муфты с индексом «нг» и «нг-LS» следует применять в случаях повышенных требований пожарной безопасности

2.3.1.2. Общие требования по монтажу соединительных муфт и концевых заделок

Качество выполнения технологических операций монтажа КЛЭП, соединительных муфт и концевых заделок определяет надежность работы системы электроснабжения.

Все операции выполняются в строгом соответствии с указаниями и требованиям заводских инструкций на монтаж муфт и заделок не допуская изменений в технологии монтажа [3,4,5].

Монтаж муфт производится в отрытом котловане размером 2,5х1,5х1 м под палаткой или в помещении при температуре не ниже +10⁰С, поддерживаемой в зимнее время при помощи обогревателей или воздуходувок. В холодное время года концы монтируемого кабеля прогревают газовой горелкой или беглым огнем паяльной лампы для предохранения изоляции от растрескивания при изгибах концов кабеля. На дне котлована устанавливают специальное приспособление для монтажа муфт. Приборы, инструмент и приспособления, а также расходный материал укладывают на краю котлована на чистом настиле или ветоши.

Типы приборов, инструмент и приспособления исходя из условий технологического процесса, а маркоразмеры муфт и заделок с учетом напряжения и сечения жил кабеля, а также в соответствии с рекомендациями заводской инструкции на монтаж муфты или заделки конкретного маркоразмера.

Как правило, земляные работы по отрывке котлована выполняют рабочие в составе 4-х человек. Грунты I-й и II-й категории разрабатывают лопатами с частичным применением кирки, грунты III-й категории – отбойными молотками, кирками и ломами, грунт выбрасывается лопатами. Грунты высших категорий трудности, а также мерзлые грунты разрабатывают отбойными молотками, клиньями и кувалдами. Одноковшовыми экскаваторами, как правило, разрабатывают грунты I– III–й категорий. Мерзлый грунт разогревают с помощью генераторов горячих газов, инфракрасных обогревателей, а также специальных коробов, использующих в качестве топлива дрова, уголь или снабженных форсунками для распыления дизельного топлива. По нормам на рытье котлована объемом 3,4 м³ и глубиной 1 м в грунте II-й категории на одного землекопа отводится 4,2 чел-ч.

Рыть и вынимать грунт в непосредственной близости от проложенного кабеля разрешается только лопатами под контролем производителя работ, указанного в наряде-допуске. Непосредственное место повреждения кабеля определяют специалисты из электротехнической лаборатории (ЭТЛ). Прокалывает кабель электромонтер, имеющий группу по электробезопасности не ниже IV-й, затем кабель разрезают заземленной ножовкой с применением защитных средств: диэлектрические перчатки, диэлектрический коврик и предохранительные очки.

Монтаж концевой заделки выполняют после удаления поврежденной заделки, используя имеющийся запас кабеля при вводе его в сооружения, разделки конца кабеля и проверки изоляции на влажность.

Для защиты бумажной изоляции от прямого воздействия пламени горелки временно защитить её обмоткой стеклоленты.

Для удобства монтажа кабель с пластмассовой изоляцией должен быть освобожден на длине не менее 2,5 м.
