Материал: ЛабРаб_7_ОАП_Построение модели корпуса хвостового отсека 170216

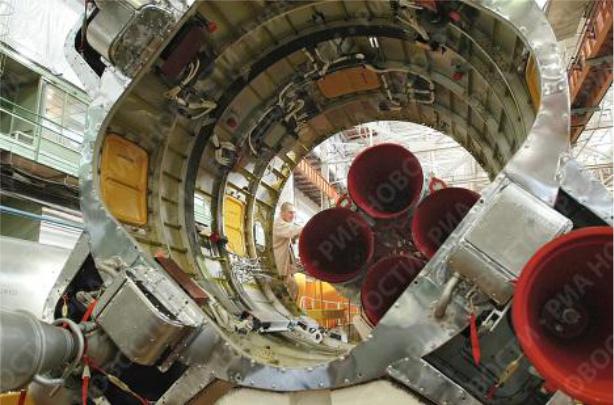

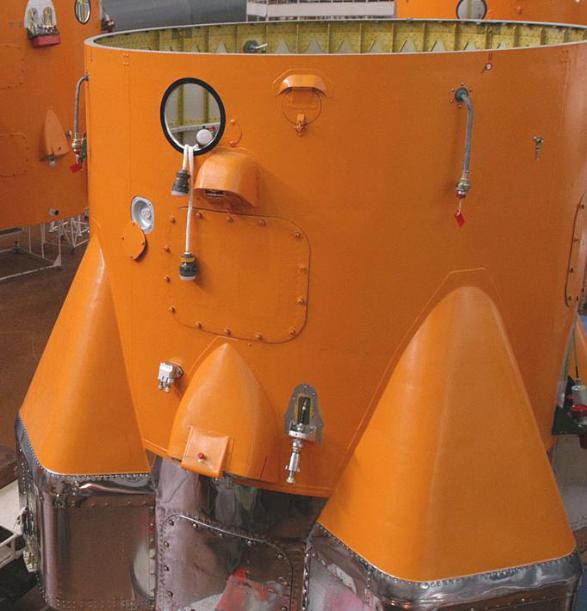

Рисунок 5 - Корпус хвостового отсека центрального блока РН перед стыковкой с силовым кольцом ракеты-носителя

2 Эскизы корпуса хвостового отсека

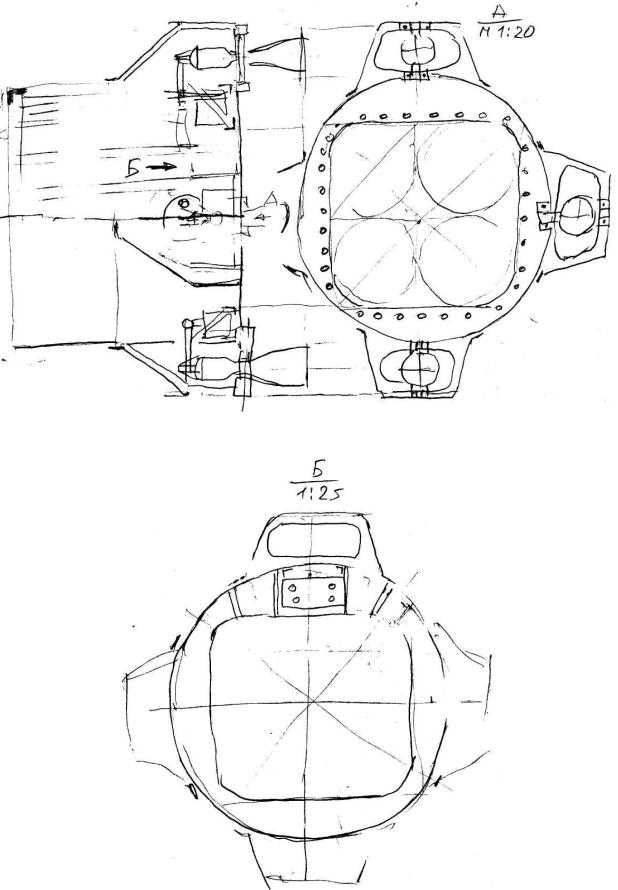

На рисунке 6 представлены эскизы корпуса хвостового отсека в двух проекциях. Видны рулевые двигатели. Каждый из рулевых двигателей крепится на двух платах, одна из которых располагается на донной части корпуса хвостового отсека, а другая – на нижней внешней части силового обтекателя рулевого двигателя.

На рисунке 7 показан эскиз внутреннего вида хвостового отсека (по стрелке Б). В верхней части эскиза изображена одна из четырёх плат для крепления рулевой машинки, предназначенной для поворота дврулевого двигателя посредством рычажного механизма.

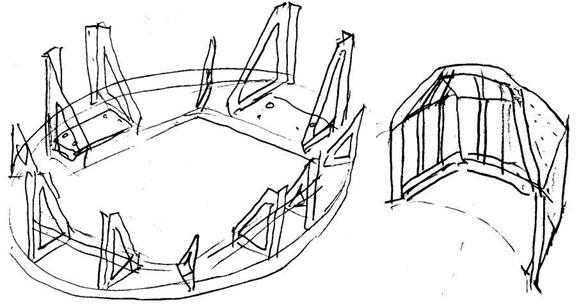

На рисунке 8 слева представлены трёхмерные эскизы нижней части корпуса хвостового отсека. Видны плоское днище с вырезом, обрамлённое силовыми профилями, и подкрепляющие элементы треугольной формы, выполненные из стрингеров. Также видны платы для установки рулевых машинок.

На рисунке 8 справа представлены трёхмерные эскизы обтекателя рулевого двигателя. Этот обтекатель силовой. В нижней части располагается узел установки одной из опор рулевого двигателя.

7

Рисунок 8 – Эскизы нижней части корпуса хвостового отсека и силового обтекателя рулевого двигателя

3 Твёрдотельные модели элементов хвостового отсека

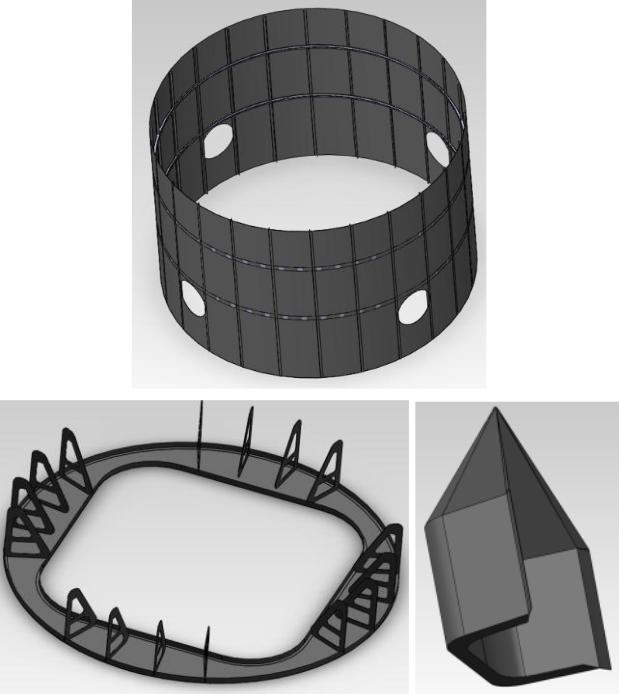

Корпус хвостового отсека представляет собой отдельную сборочную единицу и состоит из подсборки цилиндрической обечайки, подкреплённой силовым набором, подсборки днища со шпангоутами, подкреплённой кронштейнами, и четырёх подсборок силовых обтекателей для рулевых двигателей (рисунок 9).

9

Рисунок 9 - Составные части корпуса хвостового отсека

4 Сборка модели хвостового отсека с двигателями

На рисунке 10 показана модель собранного хвостового отсека в различных ракурсах (обшивка корпуса и турбонасосный агрегат не показаны).

10
