Цель занятия

Наработка навыков в построении элементов ракеты-носителя. Построение модели корпуса хвостового отсека ракетного блока в

системе твёрдотельного моделирования.

Основное задание

1.Составить план построения сборки.

2.Построить модель подкреплённого сухого отсека, как части корпуса хвостового отсека по приведённым фотографиям.

3.Построить модель торцевой части (примыкающей к донной защите) части корпуса хвостового отсека с элементами крепления (кронштейнами) с цилиндрической частью хвостового отсека и элементами крепления (установки) рулевого двигателя и рулевой машинки по приведённым эскизам фотографиям.

4.Построить модель обтекателя рулевого двигателя с элементами крепления (установки) рулевого двигателя по прилагаемым эскизам.

5.Произвести сборку модели корпуса хвостового отсека.

6. Задать плотности соответствующих элементов моделей и определить массу, центр масс и моменты инерции элементов и сборки.

Дополнительное задание

(для студентов, выполнивших основное задание).

Совершенствовать проектную модель сборки с точки зрения приближения к выполнению модели конструкции с более детальной проработкой отдельных элементов.

Отчет о выполненной работе

1.Показать преподавателю сборку рамы непосредственно в системе

SolidWorks.

2.Ответить на вопросы, касающиеся возможностей SolidWorks применительно к данной теме.

2

Методические указания

Диаметр корпуса хвостового отсека должен соответствовать диаметру силового кольца РН (см. соответствующую лабораторную работу) в соответствии с индивидуальными вариантами задания. Высоту хвостового отсека выбирать конструктивно из длины сборки камер сгорания с рамой двигателя. Соблюдать примерные пропорции в соответствии с представленными эскизами и фотографиями.

При построении различных элементов сборки выбирать наиболее подходящие подходы, изложенные в методических рекомендациях к лабораторной работе «Построение модели силового кольца ракеты-носителя для крепления двигателя и корпуса хвостового отсека»

Предусмотреть возможность сопряжения (в дальнейшем) верхнего шпангоута корпуса хвостового отсека с силовым кольцом ракеты.

Рекомендуется для построения боковой подкреплённой обечайки корпуса хвостового отсека использовать и преобразовывать модели, разработанные в рамках выполнения лабораторной работы по построению сухих подкреплённых отсеков ракеты.

3

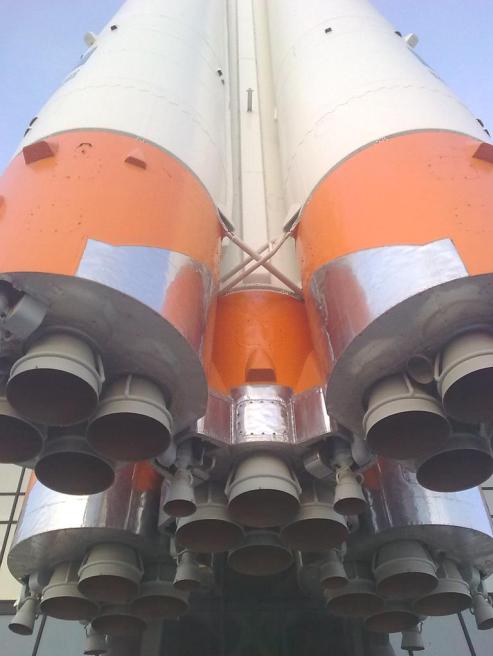

Рисунок 2 – Хвостовой отсек центрального блока

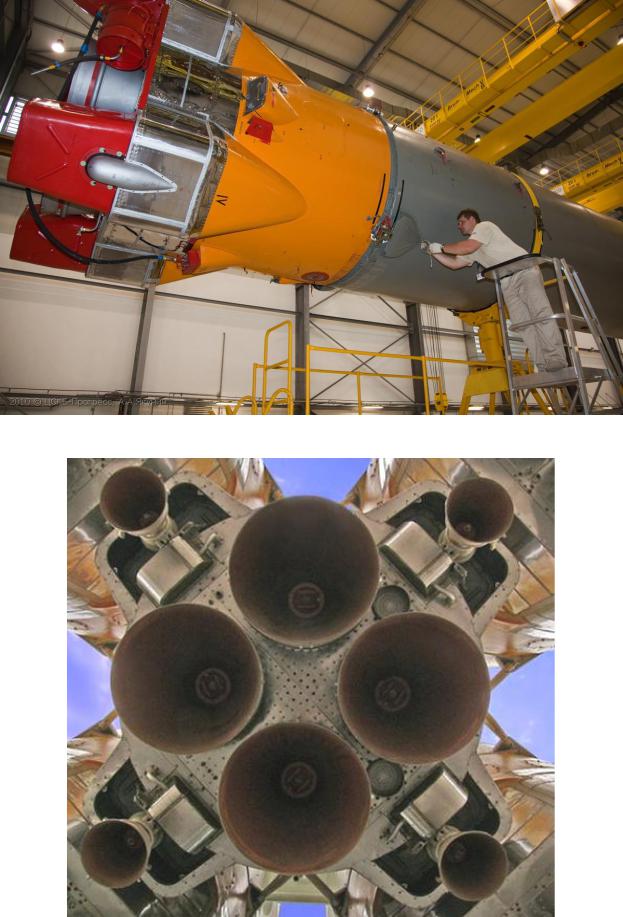

Рисунок 3 - Вид на хвостовой отсека центрального блока со стороны донной защиты.
