Функции информационной системы автоматизации почтовых рассылок:
предоставление информации о подписчиках;
предоставление информации о подписанных изданий;
вывод бланка квитанции об оплате для заказа издания;
редактирование и корректировка БД;
обеспечение быстрого доступа к информации.
автоматизация рассылки почтовых сообщений.
Информационная модель представляет собой схему движения входных,
промежуточных и результативных потоков и функций предметной области.
Кроме того, она объясняет, на основе каких входных документов и какой
нормативно-справочной информации происходит выполнение функций по
обработке данных и формирование конкретных выходных документов.

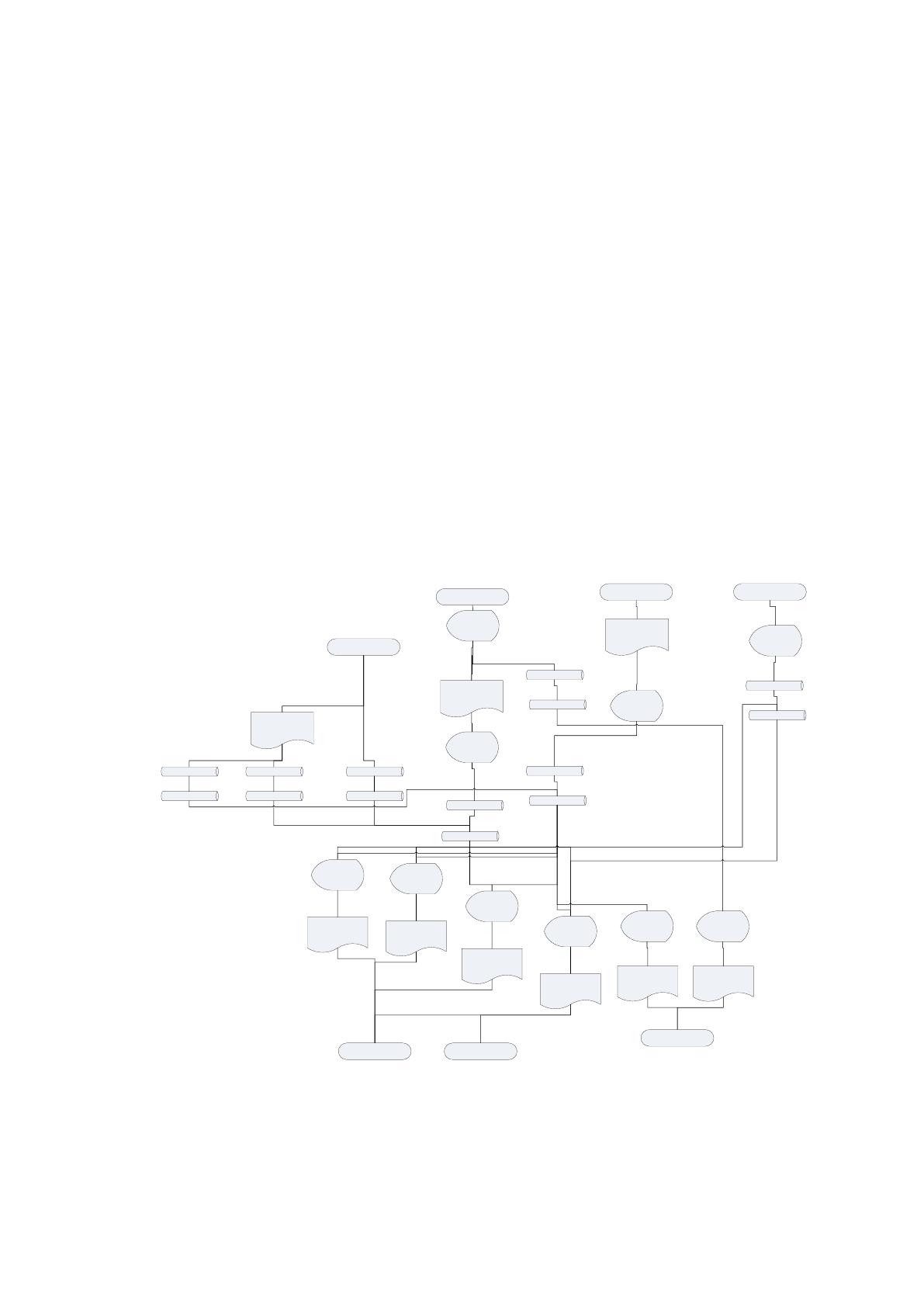

Информационная модель представлена на рис. 2.1.
Администратор
Регистрация
документа
Документ
Спр Типы док.*
Спр Типы док.
ИС
Т Документы*
Т Документы
Т Сотрудники*
Т Сотрудники
Трудовая книжка
Спр Отделы*
Спр Отделы
Штатное расписание
Список сотрудников
Список документов
по типам
Список документов
с резолюцией, по
типам
Список документов
в архиве, по типам
Список документов
на контроле
Список
документов по
типам
Список
документов с
резолюцией,
по типам
Список
документов в
архиве, по
типам
Список
документов на
контроле
Сотрудник
Авторизация
Т История*
Т История
Список
сотрудников
История заходов
История
заходов
Регистрация
сотрудника
Спр Должности*
Спр Должности
Руководитель
Наложение
резолюции
Т Резолюции*
Т Резолюции
Сотрудник
Администратор
Руководитель
Рис. 0.1 Информационная модель системы
В соответствии с приведенной информационной моделью, работа системы
осуществляется следующим образом.
50
Администратор системы регистрирует сотрудников, используя справочник
«Должности» и изменяя содержимое таблицы «Сотрудники». Также он изменяет
содержимое данной таблицы, редактируя данные для доступа к системе каждого
сотрудника.
Сотрудник регистрирует документы, используя документ и справочник
«Типы документов» и изменяя содержимое таблицы Документы.
Руководитель формирует резолюцию к документу, используя таблицу
Документы и формируя таблицу Резолюции.
2.3.2. Характеристика нормативно-справочной, входной и оперативной
информации
Модель процесса информационного оповещения представлена с
использованием функциональной модели DFD и основана на технологии
подписок (Data Flow Diagram). Данный метод позволяет провести структурный
анализ потоков данных, произвести выделение атрибутов и перейти к
конструированию базы данных. Для анализа потоков данных используются
диаграммы потоков данных.
Выделим сущности:
Подписчик (клиент)
Рассылка
Редакции
Сущность подписчик будет содержать информацию о подписчике и
выбранном им издании.
Сущность рассылка, которая содержит информацию необходимую для
рассылки изданий.
Также немаловажно выделить еще одну сущность. Это сущность редакции.
Они представляют информацию о подписных изданиях.
Связь между сущностями Клиент и Рассылка: «один к одному», так как
один клиент, проживающий по одному адресу, будет получать почту по одной
рассылке.
Связь между сущностями Рассылка и Редакции: «один к одному», так как
одна рассылка, будет, работает с одной редакцией.
Если степень связи 1:1(один к одному), и класс принадлежности одной
51
сущности обязательный, а второй необязательный, то формируется два
отношения под каждую из сущностей. К отношению, сущность которого имеет
класс принадлежности обязательный добавляется ключ сущности с
необязательным классом.
Таким образом, формируется два набора предварительных отношений:
Подписчик (ID_ подписчика, ID_ Рассылки),
Рассылка (ID_ Рассылки).
Подписчик (ID_подписчика, ID_ редакций),
Редакции (ID_ редакций).
2.3.3. Характеристика результатной информации
Сформировав предварительные наборы, можно составить результирующее
отношение, добавив все не ключевые атрибуты.
Определение ключей (первичных и внешних)
В таблице «PODPISHIK» первичным ключом является поле
«ID_PODPISHIK», так как информация, находящаяся в этом поле, является
уникальной.
Данная таблица является родительской для таблицы «RASSILKA» и
«REDAKCII». Поля «ID_RASSILKA», «ID_REDAKCII» таблиц «RASSILKA» и
«REDAKCII» ссылаются на поля таблицы «PODPISHIK». При этом
осуществляется каскадная ссылочная целостность, то есть при удалении кода в
таблице «PODPISHIK» удаляются все связанные записи в дочерней таблице.
В данной автоматизированной системе используется база данных,
состоящая из трёх таблиц: Подписка, Рассылка, Редакции.
Таблица 2.5 - Список полей таблицы «Подписчик»
Наименование
атрибутов
Тип
полей
Размер
полей
Допустимость
неопределенных
значений
ID_подписчика
Integer
NOT NULL
Имя
Charact
er
20
Фамилия
Charact
er
20
Дата рождения
Data
Адрес
Charact
er
50
Дата регистрации
Data
53

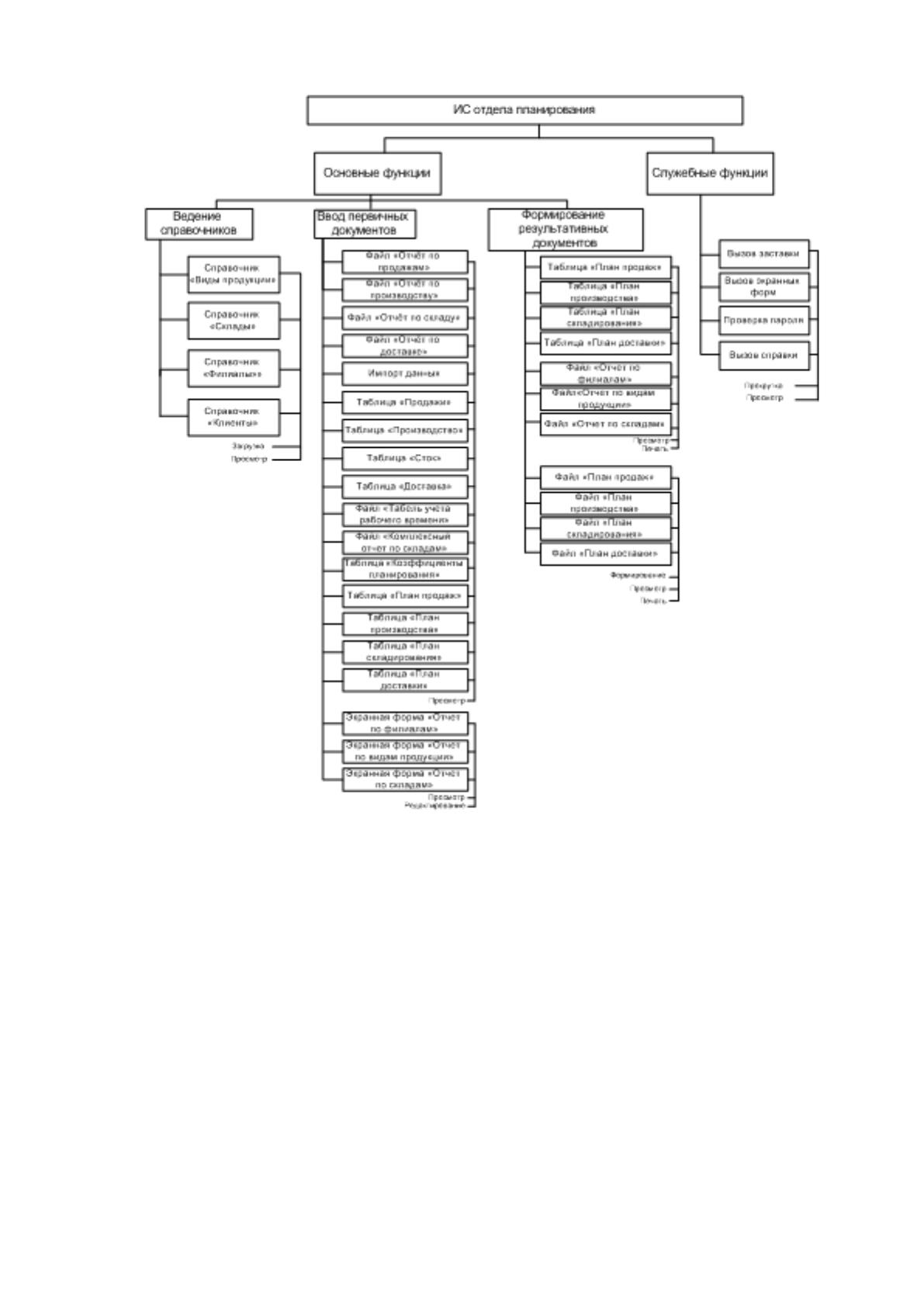

Рис.2.2. Древо функций
Древо функций включает в себя основные функции: ведение справочников
- их просмотр, ввод первичных документов, формирование результативных
документов. Данные из первичных документов водятся в таблицы БД. Данные из
таблиц с результативной информацией распечатываются. Таблицы
просматриваются. Распечатываются файлы с планами-отчётами и со
статистическими отчётами.
54

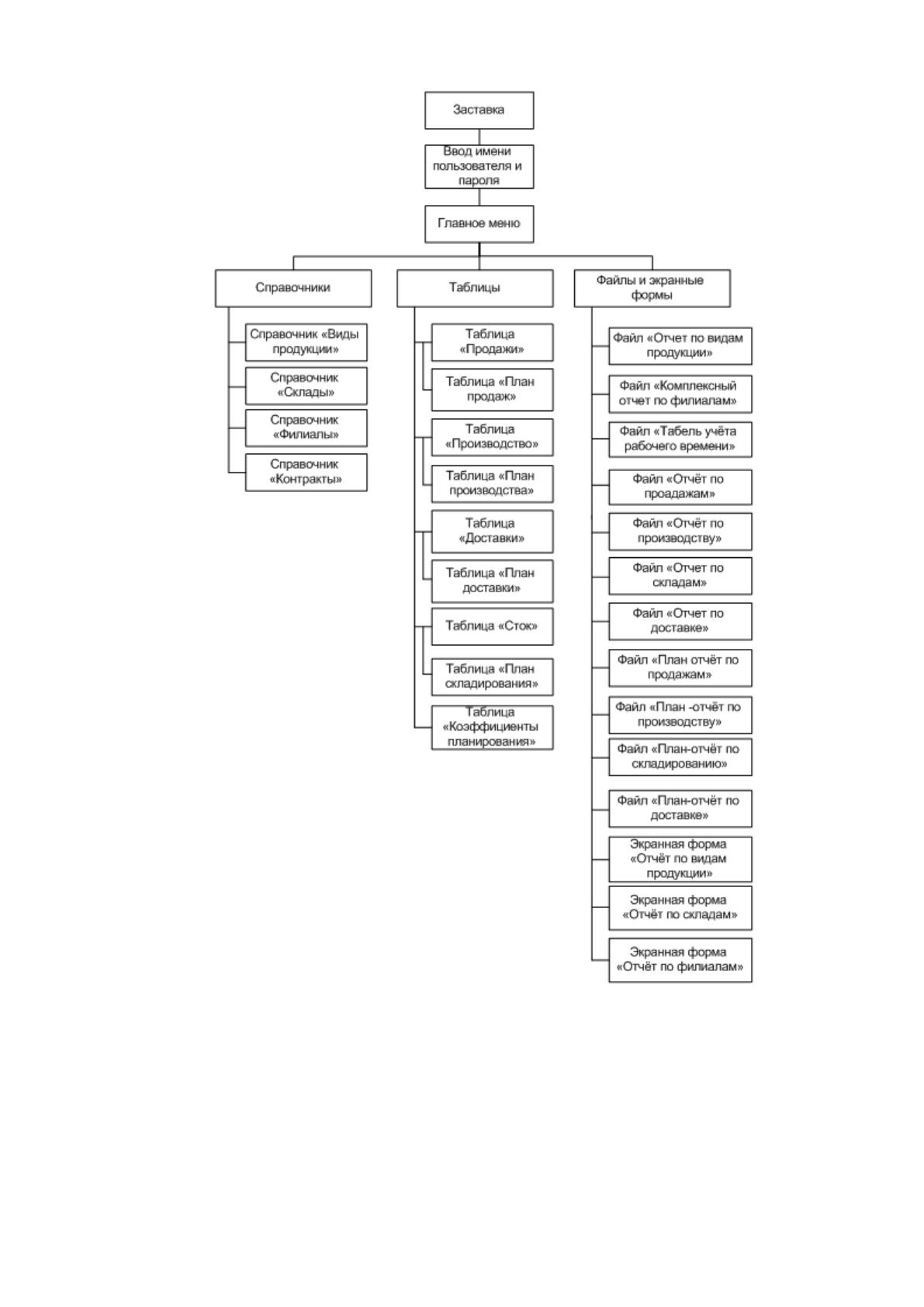

Рис. 2.3. Сценарий диалога
Экранные формы для формирования статистических отчетов содержат
только данные временного периода, поэтому они только просматриваются и
редактируются. Файлы для статистических отчетов только просматриваются.
На рисунке представлен сценарий диалога.
