Материал: Инженерная подготовка территории. методические указания к выполнению курсовой работы для студентов, обучающихся в магистратуре. Богатова Т.В., Семенова Э.Е

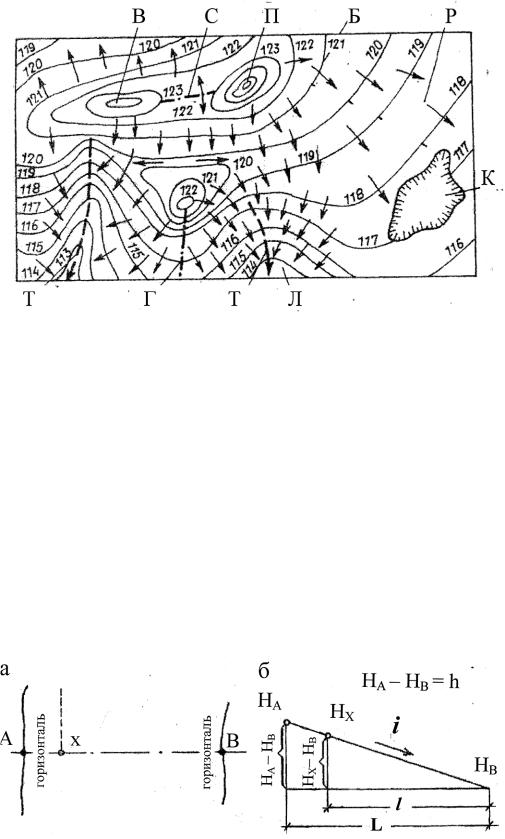

Рис. 2. Выделение на плане основных форм рельефа:
В– вершина; С – седловина; Б – бергштрих; Р – равнинный участок;
К– котлован; Т – тальвег; Л – лощина; Г – гребень
Определение: Горизонталь – это условная линия, соединяющая точки равных высот. Тальвег – линия, соединяющая самые низкие точки дна речной долины, оврага и других эрозионных форм рельефа. Дословно с немецкого языка переводится как «крутой овраг, обрыв». Это участок в городской черте сложный для застройки. Водораздел – линия на поверхности земли, разделяющая сток атмосферных осадков по двум противоположно направленным склонам
Уклон местности определяют как отношение разности двух точек к расстоянию между ними. Уклон (i) выражают в промиллях (0,001), в процентах (0,01) или десятых долях. Его рассчитывают между двумя фиксированными точками. Промежуточные точки определяют методом интерполяции (рис. 3).
Рис. 3. Схема определения промежуточных отметок местности методом интерполяции: а – план; б – профиль
5
Выделяют три типа рельефа: равнинный, средний и сложный. Но эта классификация не раскрывает особенностей освоения рельефа. По сложностям и особенностям различных видов строительства рельеф чаще классифицируют по благоприятности освоения (табл.).
Таблица
Градации территорий по благоприятности их освоения
Режим освоения |
Уклон местности, % при видах строительства |
||
|
жилищное |
промышленное |
зеленое |
Благоприятный |
0,5-10,0 |
0,3-5,0 |
0,5-10,0 |
Неблагоприятный |
менее 0,5 |
менее 0,3 |
менее 0,3 |
|
и более 10-20 |
и больше 5,0 |
и больше 10- |
|
|
|
30 |
Особо неблагоприятный |
более 20 |
меньше 0,3 |
больше 30 |
|
|
и больше 5,0 |
|
4. ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОЕКТИРОВАНИЯ
По заданию на схеме территории в масштабе 1:50000 указываются линии сечений рельефа местности (рис. 4). На основе этой схемы для каждого сечения определяются уклоны поверхности территории. Определив уклоны местности, выделяют жилые, промышленные и озелененные территории по благоприятности их освоения. Указываются неблагоприятные для застройки территории. Учитываются и природно-климатические характеристики района строительства. Особенно учитываются необходимые условия инсоляции и защиты жилой зоны от вредных выбросов с промышленных территорий. Определяется сани- тарно-защитная зона и резервные территории для развития города в будущем. Указывается существующая и проектная озелененная территория, пригодная для отдыха горожан. Пример схемы определения благоприятных территорий основных зон города дан на рис. 5.
6

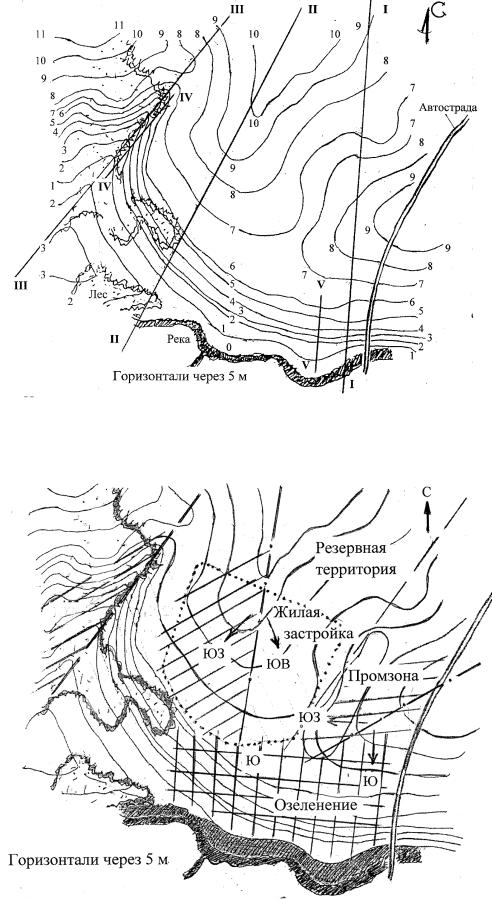

Рис. 4. Схема территории и линии поперечных сечений рельефа
Рис. 5. Схема определения благоприятных территорий
7
5.ДОРОЖНО-УЛИЧНАЯ СЕТЬ
Водосточная система должна собирать весь сток поверхностных вод с городской территории и отводить их в места сброса или очистные сооружения, не допустив при этом затопления пониженных мест, подвалов зданий и сооружений. Уклоны улиц города назначаются с учетом условий безопасности движения транспорта (максимальные) и лучшего стока воды (минимальные). Общее решение вертикальной городской территории фиксируется сетью магистральных улиц и площадей (рис. 6, а). Продольные уклоны следует устанавливать для участков улиц, между точками пересечения осей пересекающихся улиц
(рис. 6, б).

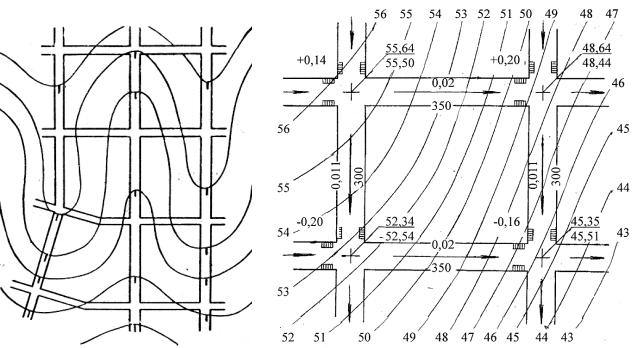

Рис. 6. Схемы организации сети городских улиц:
а– расположение жилых микрорайонов и улиц на пересеченной местности;
б– вертикальная планировка по осям проездов
6. ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
Пояснительная записка должна быть оформлена на листе писчей бумаги формата А4 210х297 мм с полями и систематизирована по разделам. Изложение пояснительной записки должно быть предельно сжатым и ясным. Титульный лист пояснительной записки должен быть стандартным. Рекомендуется следующая примерная схема пояснительной записки.
8
Введение
Приводятся исходные данные для проектирования: район строительства, существующие объекты инфраструктуры, характеристика ландшафта местности, господствующие ветры, расчетные температуры, условия инсоляции и др. (1стр.).
1. Определение уклона местности
Даются направления характерных поперечных сечений. Определяются уклоны участков местности. Дается описание структуры рельефа и его пригодности для освоения (1-2 стр.).
2. Градации территорий по благоприятности их освоения
Приводятся сведения о расположении участков пригодных для жилой и промышленной застройки, для резервного развития города. Определяются непригодные для застройки территории, которые требуют специальных мероприятий по инженерной подготовке: овраги, оползни и т.д. Указываются существующие озелененные и обводненные территории и предлагается система благоустройства и озеленения городской территории (1 стр.).
3. Дорожно-уличная сеть
Дается описание системы устройства на городской территории дорог, проездов, тротуаров и площадей. Определяются поперечные профили (рис.7). Приводятся сведения об устройстве уклонов в системе дорожно-уличной сети. Указываются конструкции дорожных покрытий улиц и проездов (рис. 8).

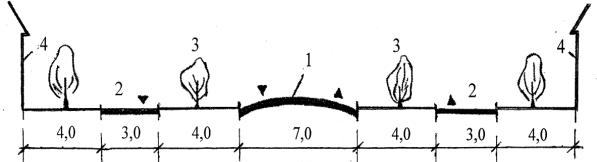

Рис. 7. Поперечный профиль жилой улицы:
1 – основная проезжая часть на две полосы движения; 2 – местный проезд в одну полосу движения; 3 – разделительная полоса; 4 – застройка
9
