ВВЕДЕНИЕ

Целью методических указаний является закрепление материала теоретического курса дисциплины «Инженерная подготовка территорий», приобретение практических навыков по архитектурно-конструктивному проектированию, а также навыков работы с учебной, справочной и нормативной литературой.

Настоящие методические указания познакомят студентов с основами вертикальной планировки территорий, что поможет студентам изучить новейшие достижения в области градостроительства, подготовки территорий для строительства жилых и общественных комплексов. Содержат необходимые исходные данные для разработки чертежей.

1. СОСТАВ КУРСОВОЙ РАБОТЫ

Курсовая работа выполняется на одном листе чертежного формата А1 размером 841×597 мм и должна содержать:

1.Схему территории, масштаб 1:50000;

2.Определение типа рельефа, масштаб 1:50000;

3.Определение территорий для освоения, масштаб 1:50000;

4.Профили улиц, дорог и проездов, масштаб 1:20;

5.Два-три конструктивных сечения покрытий дорог, масштаб 1:20 (1:50);

6.Кроме чертежей составляется пояснительная записка объемом 5-6 стра-

ниц формата А4.

2. ОСНОВНЫЕ ДАННЫЕ ДЛЯ ПРОЕКТИРОВАНИЯ

Основой для проектирования является задание для выполнения проектного решения планировки территории. В методических указаниях дана таблица, в которой по последней цифре зачетной книжки определяется район строительства (прил.). Учитываются климатические условия района строительства, условия ландшафта, градостроительная ситуация, экологическая характеристика в зоне строительства. По согласованию с преподавателем студент может разрабатывать свое предложение проекта.

3. ГРАДОСТРОИТЕЛЬНАЯ ОЦЕНКА ТЕРРИТОРИИ

Для строительства городских и сельских поселений выбирают территории

сучетом ряда природных факторов:

-рельеф местности;

-климатические условия в сочетании с растительностью;

-гидрология рек и водоемов;

-инженерно-геологические условия строительства зданий и сооружений.

3

Рельеф местности из всех природных условий является наиболее характерным фактором, определяющим состояние поверхности городской территории. Для решения вопросов инженерной подготовки территории необходимо изучить естественный рельеф местности и приспособить его к условиям застройки. Для этих целей проводится вертикальная (высотная) планировка местности. Вертикальную планировку проводят на основе изучения рельефа в натуре и геодезической съемки местности (рис. 1).

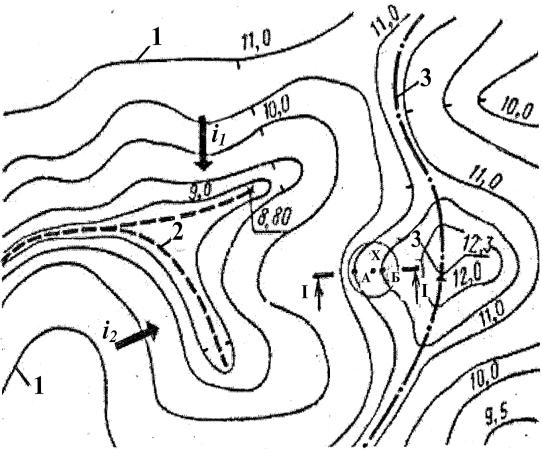

Рис. 1. План местности с существующими горизонталями: 1 – горизонтали; 2 – тальвег; 3 - седловина

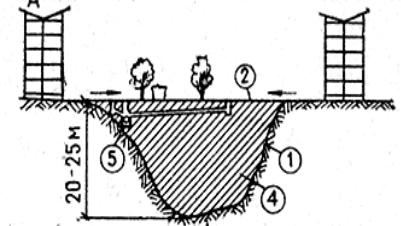

Таким образом, определяют расположение водоразделов и тальвегов, указывают стрелками основные направления стока поверхностных вод, территории с различными уклонами и участки для инженерной подготовки. Рельеф на плане местности изображают горизонталями (рис. 2).
