Материал: Информационные технологии автоматизированного проектирования. Бурковская Т.А., Бойчук В.С

4.Не отпуская клавишу мыши, переместите курсор в точку р3.

5.В тот момент, когда размерная линия займет устраивающее Вас положение, отпустите клавишу мыши.

6.Отмените выделение размера.

Задание: откорректируйте горизонтальный размер 8 мм, переместив вторую точку привязки размера из точки р5 в точку р6.

Разъяснение: так как положение точки р6 необходимо задать точно, нам придется воспользоваться глобальной привязкой

Ближайшая точка.

Последовательность действий:

1.Щелчком мыши на кнопке Привязки в строке состояния откройте диалоговое окно Установка глобальных привязок.

2.Включите привязку Ближайшая точка. Все остальные привязки отключите.

3.Включите опции Динамически отслеживать и Динамически отображать текст.

4.Щелчком на кнопке Да закройте диалоговое окно.

5.Выделите размер щелчком мыши в любой его точке. После этого на размере отображаются пять его характерных точек. Точки р4 и р5 определяют точки привязки размера.

6.Установите курсор на точку р5 (при этом внешний вид курсора изменится на четырехстороннюю стрелку).

7.Нажмите левую клавишу мыши и, не отпуская ее,. переместите курсор в точку р6.

8.В момент срабатывания глобальной привязки Ближайшая точка отпустите клавишу мыши.

9.Отмените выделение размера. Закройте файл-задание.

Упражнение № 8. Редактирование отрезков и текста с помощью перемещения их характерных точек. Продолжение.

Имя файла-задания - 7-01-04 Откройте файл-задание.

Задание: измените положение начальной и конечной точек отрезка р1-р2 по образцу.

Разъяснение: для точного задания положения точек р1 и р2 отрезка р1-р2 воспользуйтесь глобальной привязкой Ближайшая точка.

Последовательность действий:

1.Выделите отрезок р1-р2 щелчком мыши в любой его точке. После этого на отрезке отображаются две его характерных точки р1 и р2, которые определяют начало и конец отрезка.

2.Установите курсор на точку р1 (при этом внешний вид курсора изменится на четырехстороннюю стрелку).

3.Нажмите левую клавишу мыши.

4.Не отпуская клавишу мыши, переместите курсор в точку р3.

5.В момент срабатывания глобальной привязки Ближайшая точка отпустите клавишу мыши.

6.Установите курсор в точку р2.

7.Нажмите левую клавишу мыши.

8.Не отпуская клавишу мыши, переместите курсор в точку р4.

9.В момент срабатывания глобальной привязки Ближайшая точка отпустите клавишу мыши.

10.Отмените выделение отрезка.

Задание: измените положение строки текста Вид сверху по образцу.

Разъяснение: в данном случае задание точного положения текстовой строки не требуется, поэтому использовать какие-либо привязки нет необходимости.

Последовательность действий:

1.Выделите строку текста щелчком мыши в любой ее точке. После этого на строке текста отображается одна ее характерная точка, которая определяет положение строки в чертеже.

2.Установите курсор на характерную точку (при этом внешний вид курсора изменится на четырехстороннюю стрелку).

3.Нажмите левую клавишу мыши.

4.Не отпуская клавишу мыши, измените положение строки текста по образцу и отпустите клавишу мыши.

5.Отмените выделение строки текста.

6.Закройте файл-задание.

Вы можете переместить любой объект в чертеже или фрагменте, не прибегая к специальным командам редактирования

Для перемещения объекта мышью выполните следующие действия:

Выделите объект, который нужно сдвинуть.

Установите курсор в любой точке объекта и нажмите левую кнопку мыши.

Затем перетащите объект в нужное место, удерживая кнопку мыши нажатой. При этом на экране отображается фантом перемещаемого объекта.

После достижения нужного положения объекта отпустите кнопку мыши. Объект будет удален со старого места и помещен в новое.

Упражнение № 9. Простое перемещение объекта мышью. Имя файла-задания - 7-01-05

Откройте файл-задание.

Задание: переместите окружность из точки р1 в точку р2.

Разъяснение: в данном задании Вам необходимо установить центр окружности точно в точку р2, значит, Вы должны использовать механизм привязок. В реальном черчении эта точка может быть явно определена геометрией чертежа, например, являться точкой пересечения двух отрезков. В противном случае Вы можете определить ее положение с помощью вспомогательных построений или построить ее с помощью команды Ввод точки на инструментальной панели

Геометрические построения. Предположим, что в данном случае точка уже определена. Для точного задания положения центра окружности воспользуемся глобальной привязкой

Ближайшая точка.

Последовательность действий:

1.Выделите окружность щелчком мыши в любой ее точке. После этого на окружности отображаются пять ее характерных точек.

2.Установите курсор на центральную точку р1 (при этом внешний вид курсора изменится на четырехстороннюю стрелку), которая определяет положение центра окружности.

3.Нажмите левую клавишу мыши.

4.Не отпуская клавишу мыши, переместите курсор в точку р2.

5.В момент срабатывания глобальной привязки Ближайшая точка отпустите клавишу мыши.

6.Отмените выделение окружности. Закройте файл-задание.

Упражнение № 10. Простое копирование группы объектов мышью.

Имя файла-задания - 7-01-08 Откройте файл-задание.

Задание: скопируйте изображение четырех болтов. Последовательность действий:

1.С помощью последовательности команд Выделить - Рамкой выделите изображения всех четырех болтов.

2.Мышью установите курсор на любом элементе любого болта, например, на вертикальной оси симметрии левого верхнего болта.

3.Нажмите левую кнопку мыши.

4.Удерживая кнопку мыши нажатой, переместите фантом выделенной группы объектов вправо на свободное место документа.

5.Нажмите на клавиатуре клавишу [Ctrl] и отпустите клавишу мыши. Система выполнила копирование выделенных объектов.

6.Отпустите клавишу [Ctrl] и нажмите клавишу [Esc] для прерывания команды копирования.

7.Отмените выделение оригинала.

Закройте файл-задание.

Вы можете легко удалить один или несколько объектов на чертеже или во фрагменте, не прибегая к вызову специальных команд удаления. Для быстрого удаления объектов выполните следующее:

1.Выделите объект или объекты, которые необходимо удалить.

2.Нажмите клавишу [Delete] на клавиатуре. Выделенные объекты будут немедленно удалены из документа.

Упражнение № 11. Редактирование отрезков. Имя файла-задания - 7-02-01

Откройте файл-задание.

Предположим, при создании чертежа вала Вы допустили две ошибки при вычерчивании осевой линии: неправильно определили ее длину и ошиблись при задании стиля осевой линии. Исправим эти ошибки.

Задание: измените стиль осевой линии и ее длину, продлив линию за пределы левого торца вала.

Последовательность действий:

1.Выполните двойной щелчок мышью на осевой линии в любой ее точке.

После этого осевая линия была выделена цветом, на ней отобразились две ее характерные точки: начальная точка 1 и конечная точка 2. В Строке параметров появились поля со всеми параметрами данного отрезка - система перешла в режим редактирования указанного отрезка.

Замечание: обратите внимание, что на кнопках всех полей проставлен тонкий крестик. Напомним, что это системный символ - признак фиксации параметра. В таком состоянии параметр недоступен для изменения.

2.Посмотрите на задание и на Строку параметров. Для того чтобы продлить отрезок вправо, нам нужно изменить два его взаимосвязанных параметра - положение его конечной точки р2 и длину. Для этого нужно выполнить освобождение этих

параметров.

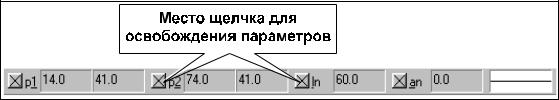

Щелкните на кнопке поля конечной точки отрезка р2 и на поле длины отрезка ln. Тонкие крестики (признаки фиксации) на кнопках этих полей исчезли - параметры расфиксированы (Рис.

Рис. 50

50).

На кнопке поля конечной точки отрезка р2 появился знакомый Вам системный символ галочка - признак ожидания ввода значения параметра. Иными словами, в данный момент система ждет от вас ввода конечной точки отрезка - точки р2.

1.Вы можете задать координаты точки р2 любым из известных Вам способов. Воспользуемся самым простым и наиболее

естественным в данной ситуации - просто укажем мышью новое положение точки р2.

Попробуйте перемещать курсор по рабочему полю вдоль осевой линии влево и вправо. У Вас появилась возможность изменять положение точки р2, а в расфиксированных полях в
