При пропускании электрического тока между диафрагмой и электродом, расположенным в растворе КОН, происходит перетравливание заготовки. По мере травления толщина перетравливаемой области становится настолько малой, что происходит разрыв заготовки за счет веса нижней части. При этом, нижняя часть падает, что автоматически разрывает электрическую цепь и останавливает процесс травления.

Другая широко применяемая методика приготовления СТМ зондов - перерезание тонкой проволоки из PtIr сплава с помощью обыкновенных ножниц. Перерезание производится под углом порядка 45 градусов с одновременным натяжением P проволоки на разрыв (рис. 8.17). Процесс формирования острия в этом случае отчасти сходен с процессом изготовления острия из вольфрама. При перерезании происходит пластическая деформация проволоки в месте резки и обрыв ее под действием растягивающего усилия Р. В результате в месте разреза формируется вытянутое острие с неровным (рваным) краем с многочисленными выступами, один из которых и оказывается рабочим элементом СТМ зонда.

Рис. 8.17. Схематичное изображение процесса формирования СТМ острия при перерезании проволоки из PtIr сплава

421

Данная технология изготовления СТМ зондов применяется сейчас практически во всех лабораториях и почти всегда обеспечивает гарантированное атомарное разрешение при СТМ исследованиях поверхности.

8.2.2. Атомно-силовая микроскопия

Атомно-силовой микроскоп (АСМ) был изобретён в 1986 году Гердом Биннигом, Кэлвином Куэйтом и Кристофером Гербером. В основе работы АСМ лежит силовое взаимодействие между зондом и поверхностью, для регистрации которого используются специальные зондовые датчики, представляющие собой упругую консоль с острым зондом на конце (рис. 8.18). Сила, действующая на зонд со стороны поверхности, приводит к изгибу консоли. Регистрируя величину изгиба, можно контролировать силу взаимодействия зонда с поверхностью. Потенциал ЛеннардаДжонса позволяет оценить силу взаимодействия зонда с образцом (рис. 8.18). Общую энергию системы можно получить, суммируя элементарные взаимодействия для каждого из атомов зонда и образца.

Получение АСМ изображений рельефа поверхности связано с регистрацией малых изгибов упругой консоли зондового датчика. В атомно-силовой микроскопии для этой цели широко используются оптические методы (рис. 8.19).

Оптическая система АСМ юстируется таким образом, чтобы излучение полупроводникового лазера фокусировалось на консоли зондового датчика, а отраженный пучок попадал в центр фоточувствительной области фотоприемника. В качестве позиционно – чувствительных фотоприемников применяются четырехсекционные полупроводниковые фотодиоды.

При сканировании образца в режиме AZ = const зонд перемещается вдоль поверхности, при этом напряжение на Z- электроде сканера записывается в память компьютера в качестве рельефа поверхности Z = f(x,y). Пространственное

422

разрешение АСМ определяется радиусом закругления зонда и чувствительностью системы, регистрирующей отклонения консоли. В настоящее время реализованы конструкции АСМ, позволяющие получать атомарное разрешение при исследовании поверхности образцов.

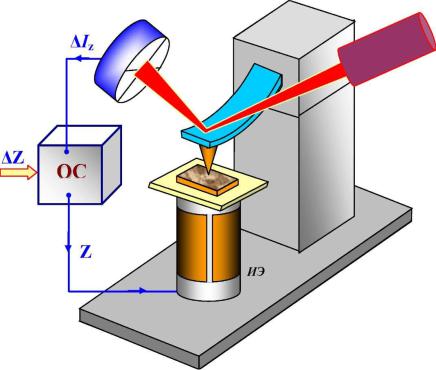

Рис. 8.18. Принцип работы атомно-силового микроскопа

423

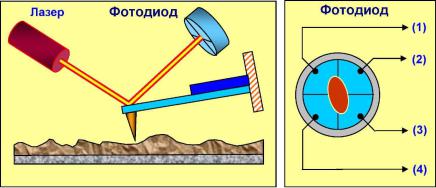

Рис. 8.19. Схема оптической регистрации изгиба консоли зондового датчика АСМ

Зондирование поверхности в атомно-силовом микроскопе производится с помощью специальных зондовых датчиков, представляющих собой упругую консоль - кантилевер (cantilever) с острым зондом на конце. Датчики изготавливаются методами фотолитографии и травления из кремниевых пластин. Упругие консоли формируются, в основном, из тонких слоев легированного кремния, SiO2 или

Si3N4.

Один конец кантилевера жестко закреплен на кремниевом основании - держателе. На другом конце консоли располагается собственно зонд в виде острой иглы. Радиус закругления современных АСМ зондов составляет 1 - 50 нм в зависимости от типа зондов и технологии их изготовления.

Угол при вершине зонда - 10 – 20о. Силу взаимодействия зонда с поверхностью F можно оценить следующим образом:

F = k·∆Z,

(8.8)

где k - жесткость кантилевера; ∆Z - величина, характеризующая его изгиб.

424

Коэффициенты жесткости кантилеверов k варьируются в диапазоне 10-3 - 10 Н/м в зависимости от используемых при их изготовлении материалов и геометрических размеров. При работе зондовых АСМ датчиков в колебательных режимах важны резонансные свойства кантилеверов.

В атомно-силовой микроскопии применяются, в основном, зондовые датчики двух типов - с кантилевером в виде балки прямоугольного сечения и с треугольным кантилевером, образованным двумя балками. Общий вид зондового датчика с кантилевером в виде балки прямоугольного сечения представлен на рис. 8.20. Иногда зондовые датчики АСМ имеют несколько кантилеверов различной длины (а значит, и различной жесткости) на одном основании. В этом случае выбор рабочей консоли осуществляется соответствующей юстировкой оптической системы атомно-силового микроскопа.

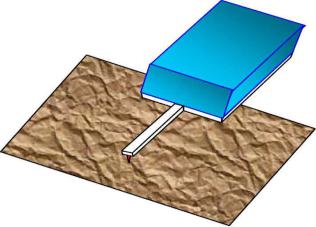

Рис. 8.20. Общий вид зондового АСМ датчика с одиночной консолью прямоугольного сечения

425
