Материал: Экспериментальные методы исследований. Калинин Ю.Е

содержит основание (1), на котором закреплена пьезоэлектрическая трубка (2). Трубка имеет электроды (3) на внешней и внутренней поверхностях. На конце трубки укреплена разрезная пружина (4), представляющая собой цилиндр с отдельными пружинящими лепестками. В пружине установлен держатель объекта (5) - достаточно массивный цилиндр с полированной поверхностью. Перемещаемый объект может крепиться к держателю с помощью пружины или накидной гайки, что позволяет устройству работать при любой ориентации в пространстве.

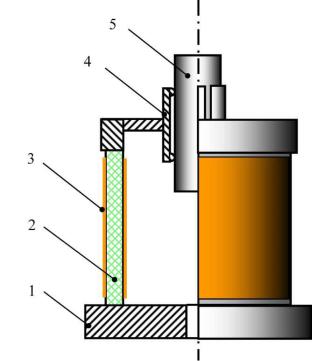

Рис. 8.12. Шаговый пьезодвигатель 1 - основание; 2 - пьезоэлектрическая трубка; 3 - электроды;

4- разрезная пружина; 5 - цилиндрический держатель объекта

411

Устройство работает следующим образом. Для перемещения держателя объекта в направлении оси Z к электродам пьезотрубки прикладывается импульсное напряжение пилообразной формы. На пологом фронте пилообразного напряжения трубка плавно удлиняется или сжимается в зависимости от полярности напряжения, и ее конец вместе с пружиной и держателем объекта смещается на расстояние, пропорциональное напряжению импульса.

В момент сброса пилообразного напряжения трубка возвращается в исходное положение. В результате держатель объекта перемещается на некоторый шаг относительно исходного положения. При смене полярности импульсов управляющего напряжения происходит изменение направления движения объекта. Таким образом, подавая пилообразные напряжения различной полярности на электроды пьезотрубки, можно перемещать объект в пространстве и производить сближение зонда и образца в сканирующем зондовом микроскопе.

8.1.4. Защита зондовых микроскопов от внешних воздействий

8.1.4.1. Защита от вибраций

Любая конструкция сканирующего зондового микроскопа представляет собой колебательную систему, имеющую целый набор собственных резонансных частот. Внешние механические воздействия на частотах, совпадающих с ωк , вызывают явления резонанса в конструкции измерительных головок, что приводит к колебаниям зонда относительно образца и воспринимается как паразитный периодический шум, искажающий и размывающий СЗМ изображения поверхности образцов. С целью уменьшения влияния внешних вибраций измерительные головки изготавливают из массивных металлических деталей, имеющих высокие (более 100 кГц) частоты. Наименьшими резонансными частотами обладают сканирующие элементы зондовых микроскопов. В конструкциях совре-

412

менных микроскопов приходится идти на компромисс между величиной максимального поля обзора сканирующего элемента и его резонансной частотой. Типичными для сканеров являются резонансные частоты в диапазоне 10 - 100 кГц. Для защиты приборов от внешних вибраций применяются различные типы виброизолирующих систем. Условно виброизолирующие системы можно разделить на пассивные и активные. Основная идея, заложенная в пассивные виброизолирующие системы, заключается в следующем. Амплитуда вынужденных колебаний механической системы быстро спадает при увеличении разницы между частотой возбуждающей силы и собственной резонансной частотой системы.

Поэтому внешние воздействия с частотами, большими собственной резонансной частотой системы, практически не оказывают заметного влияния на колебательную систему. Следовательно, если поместить измерительную головку зондового микроскопа на виброизолирующую платформу или на упругий подвес (рис. 8.13), то на корпус микроскопа пройдут лишь внешние колебания с частотами, близкими к резонансной частоте виброизолирующей системы.

Рис. 8.13. Пассивные виброизолирующие системы

413

Поскольку собственные частоты головок СЗМ составляют 10 - 100 кГц, то, выбирая резонансную частоту виброизолирующей системы достаточно низкой (порядка 5 - 10 Гц), можно весьма эффективно защитить прибор от внешних вибраций. С целью гашения колебаний на собственных резонансных частотах в виброизолирующие системы вводят диссипативные элементы с вязким трением. Таким образом, для обеспечения эффективной защиты необходимо, чтобы резонансная частота виброизолирующей системы была как можно меньше. Однако на практике реализовать очень низкие частоты трудно.

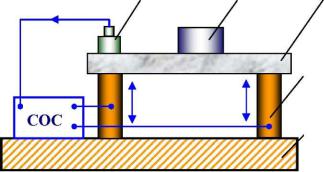

Для защиты головок СЗМ успешно применяются также активные системы подавления внешних вибраций. Такие устройства представляют собой электромеханические системы с отрицательной обратной связью, которая обеспечивает стабильное положение виброизолирующей платформы в пространстве (рис. 8.14). Принцип работы активных систем можно рассмотреть на следующем простом примере. На платформе располагается датчик вибраций (акселерометр) - устройство, реагирующее на ускорение, испытываемое платформой. Сигнал с датчика поступает в систему обратной связи (СОС), где он усиливается и в противофазе подается на пьезоэлектрические опоры, которые, смещаясь в противоположную сторону, гасят ускорение, испытываемое платформой. Это так называемое пропорциональное регулирование.

8.1.4.2. Защита от акустических шумов

Еще одним источником вибраций элементов конструкции зондовых микроскопов являются акустические шумы различной природы. Особенностью акустических помех является то, что акустические волны непосредственно воздействуют на элементы конструкции головок СЗМ, что приводит к колебаниям зонда относительно поверхности исследуемого образца.
