8.1.3. Устройства для прецизионных перемещений зонда и образца

Одной из важных технических проблем в сканирующей зондовой микроскопии является необходимость прецизионного перемещения зонда и образца с целью образования рабочего промежутка микроскопа и выбора исследуемого участка поверхности. Для решения этой проблемы применяются различные типы устройств, осуществляющих перемещения объектов с высокой точностью. Широкое распространение получили различные механические редукторы, в которых грубому перемещению исходного движителя соответствует тонкое

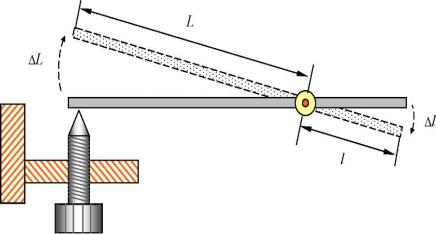

перемещение смещаемого объекта. Способы редукции перемещений могут быть различными. Широко применяются рычажные устройства, в которых редукция величины перемещения осуществляется за счет разницы длины плеч рычагов. Схема рычажного редуктора приведена на рис. 8.9.

Механический рычаг позволяет получать редукцию перемещения с коэффициентом

Таким образом, чем больше отношение плеча L к плечу l, тем более точно можно контролировать процесс сближения зонда и образца.

Также в конструкциях микроскопов широко используются механические редукторы, в которых редукция перемещений достигается за счет разницы коэффициентов жесткости двух последовательно соединенных упругих элементов (рис. 8.10). Конструкция состоит из жесткого основания, пружины и упругой балки. Жесткости пружины к и

упругой балки K подбирают таким образом, чтобы выполнялось условие: к < K.

406

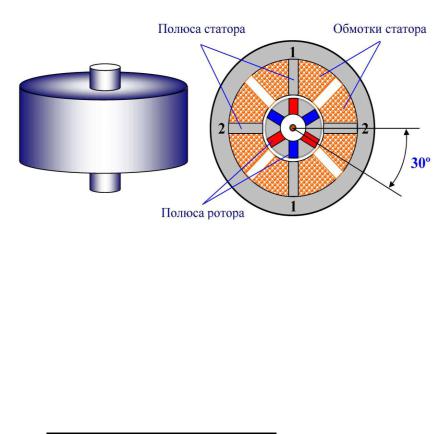

дечнику трансформатора. Вращающий момент пропорционален величине магнитного поля, которая определяется током в обмотках и количеством витков. Если одна из обмоток шагового электродвигателя запитана, торотор принимает определенное положение. Выключая ток в данной обмотке и включая ток в другой, можно перевести ротор в следующее положение и т.д. Таким образом, управляя током обмоток, можно осуществлять вращение ротора ШЭД в шаговом режиме. Он будет находиться в этом положении до тех пор, пока внешний приложенный момент не превысит некоторого значения, называемого моментом удержания. После этого ротор повернется и будет стараться принять одно из следующих положений равновесия. Наиболее простую конструкцию имеют двигатели с постоянными магнитами. Они состоят из статора, который имеет обмотки, и ротора, содержащего постоянные магниты. На рис. 8.11 представлена упрощенная конструкция шагового электродвигателя. Чередующиеся полюса ротора имеют прямолинейную форму и расположены параллельно оси двигателя. Показанный на рисунке двигатель имеет 3 пары полюсов ротора и 2 пары полюсов статора. Двигатель имеет 2 независимые обмотки, каждая из которых намотана на два противоположные полюса статора.

Показанный на рис. 8.11 двигатель имеет величину шага 30 град. При включении тока в одной из обмоток ротор стремится занять такое положение, при котором разноименные полюса ротора и статора находятся друг напротив друга. Для осуществления непрерывного вращения нужно включать обмотки попеременно.

На практике применяются шаговые электродвигатели, имеющие более сложную конструкцию и обеспечивающие от 100 до 400 шагов на один оборот ротора (угол шага 3.6 - 0.9 град.). Если такой двигатель работает в паре с резьбовым соединением, то при шаге резьбы порядка 0.1 мм обеспечивается точность позиционирования объекта порядка

0.25 - 1 мкм.
