потенциала для композитной пленки, содержащей азобензол. На изображении поверхностного потенциала выделяются молекулы азобензола, имеющие сильный дипольный момент.

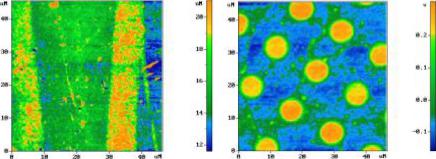

Рис. 8.24. Рельеф поверхности (а) и распределение поверхностного потенциала (б) пленки азобензола

8.2.4. Магнитно-силовая микроскопия

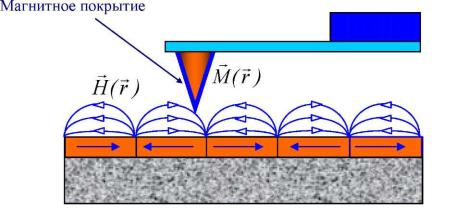

Магнитно-силовой микроскоп (МСМ) был изобретен И.Мартином и К.Викрамасингхом в 1987 г. для исследования локальных магнитных свойств образцов. Данный прибор представляет собой атомно-силовой микроскоп, у которого зонд покрыт слоем ферромагнитного материала с удельной намагниченностью M(r) (рис. 8.25).

В общем случае описание взаимодействия зонда МСМ с полем образца H ( r ) представляет собой достаточно сложную задачу. В качестве простейшей модели рассмотрим МСМ зонд в виде одиночного магнитного диполя, характеризующегося магнитным моментом т.

431

регистрируемая оптической системой, записывается в виде МСМ изображения F(x,y), представляющего собой распределение силы магнитного взаимодействия зонда с образцом.

Для МСМ исследований магнитных образцов с сильно развитым рельефом поверхности применяется двухпроходная методика. В каждой строке сканирования производится следующая процедура. На первом проходе снимается АСМ изображение рельефа в контактном или "полуконтактном" режиме. Затем зондовый датчик отводится от поверхности на

расстояние zo , и осуществляется повторное сканирование (рис. 8.28). Расстояние zo выбирается таким образом, чтобы сила Ван-дер-Ваальса была меньше силы магнитного взаимодействия.

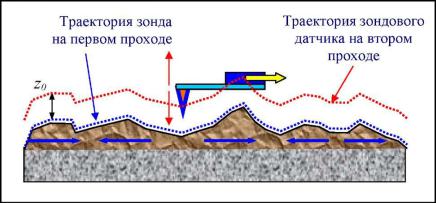

Рис. 8.26. Двухпроходная методика получения МСМ изображения

На втором проходе датчик перемещается над поверхностью по траектории, повторяющей рельеф образца. Поскольку в этом случае локальное расстояние между

433

зондовым датчиком и поверхностью в каждой точке постоянно, изменения изгиба кантилевера в процессе сканирования связаны с неоднородностью магнитных сил, действующих на зонд со стороны образца. Таким образом, итоговый МСМ кадр представляет собой двумерную функцию F(x,y), характеризующую распределение силы магнитного взаимодействия зонда с образцом.

Применение колебательных методик в магнитно-

силовой микроскопии позволяет реализовать большую (по сравнению с квазистатическими методиками) чувствительность и получать более качественные МСМ изображения образцов. Наличие градиента силы приводит к изменению резонансной частоты, а следовательно, к сдвигу АЧХ и ФЧХ системы зонд-образец. Данные изменения резонансных свойств системы используются для получения информации о неоднородном распределении намагниченности на поверхности образцов. В случае магнитного взаимодействия зонда с поверхностью сдвиг резонансной частоты колеблющегося кантилевера будет определяться производной

по координате z от величины Fz .

Для получения МСМ изображения поверхности также используется двухпроходная методика. С помощью пьезовибратора возбуждаются колебания кантилевера на частоте вблизи резонанса. На первом проходе в "полуконтактном" режиме записывается рельеф поверхности. На втором проходе зондовый датчик движется над образцом по траектории, соответствующей рельефу, так, что расстояние между ним и поверхностью в каждой точке равно величине z0 = const, определяемой оператором. МСМ изображение формируется посредством регистрации изменений амплитуды или фазы колебаний кантилевера.
