Затем «основа» с закрепленной фольгой помещается в магнитное поле, где исследуемый материал намагничивается и изменяет свои размеры, что приводит к изменению стрелы прогиба hn . Величину магнитострикции определяют по формуле



l



8





h2

h2











o

n

,

(6.69)

l cm

3



l 2



























o





где ( l / l )ст – относительное изменение линейных размеров основы с температурой ( ll cm T ), lo расстояние между точками закрепления образца (~ 50 мм).

6.8. Наблюдение доменной структуры

Все ферромагнетики обладают спонтанной намагниченностью, которая в разных областях может иметь разные направления. Другими словами, магнетики имеют доменную структуру. Для наблюдения доменной структуры используют разные методы: метод порошковых фигур Акулова-Биттера, метод электронной микроскопии, рентгенографический метод и др. Рассмотрим некоторые из этих методов.

6.8.1. Метод порошковых фигур Акулова-Биттера

Данный метод наблюдения доменов аналогичен способу получения изображения силовых линий магнита, расположенного под листом бумаги, с помощью насыпаемых сверху железных опилок. Он состоит в том, что на отшлифованную поверхность ферромагнетика наносят сверху мельчайшие магнитные частицы в виде магнитной суспензии и наблюдают в микроскоп доменную структуру.

В настоящее время для выявления доменной структуры используют магнитную жидкость – суспензию мелких частиц (d = 10-15 нм) магнетита (Fe3O4) в керосине. При отсутствии го-

371

товой жидкости ее можно приготовить самостоятельно. Для этого сначала в 3OO см3 дистиллированной воды растворяют 2 г дихлорида железа (FeCl2 2O) и 5,4 г трихлорида железа (FеCl3 6H2О), затем, поддерживая раствор при температуре 30-40 °С, добавляют в него по каплям при перемешивании отдельно приготовленный раствор гидроксида натрия (5 г/50 см3). В результате за счет следующей реакции получается магнетит, выпадающий в виде осадка черного цвета:

FеС12 + 2FeCI3 + 8NaOH = Fe(OH)2 + 2Fе(ОН)3 + 8NaCl,

Fe(OH)2 + 2Fe(OH)3 = Fe3O4 + 4H2O.

В данном случае надо проявлять осторожность и не перегревать раствор - иначе образуются крупные частицы. Полученный магнетит выпадает в осадок, верхний отстоявшийся слой раствора сливают, снова осторожно до-бавляют дистиллированную воду, перемешивают, дают раствору отстояться и опять сливают верхний слой. Описанную процедуру повторяют 4—5 раз. Такой метод называют градиентным. Скорость осаждения по мере очищения раствора постепенно замедляется, и в конце на осаждение требуется примерно 30 мин. Затем раствор фильтруют через воронку 3 -4 раза. При этом следует каждый раз менять фильтровальную бумагу. В самом конце в очищенный раствор добавляют нитрат серебра и по отсутствию хлорида серебра, имеющего белый цвет, убеждаются в том, что раствор полностью очищен от ионов Сl-. Такая тщательная очистка осадка необходима для получения высококачественной суспензии с мелкими частицами. Если полученный на последней стадии осадок хранить в небольшом количестве воды в стеклянной бутыли с притертой пробкой, то по мере надобности всегда можно приготовить суспензию.

При приготовлении ферромагнитных образцов, используемых для наблюдения доменов, следует учитывать два момента. Во-первых, доменная структура может значительно изменяться

372

в зависимости от формы образца и в особенности в зависимости от кристаллографической ориентации рассматриваемой плоскости. Во-вторых, сильное влияние на доменную структуру оказывает деформация поверхности. Имея в виду первое замечание, для наблюдения четкой доменной структуры желательно использовать по возможности либо поликристалл с максимально большими кристаллическими зернами, либо монокристалл. В большинстве случаев монокристаллы достаточно большой величины получают путем медленного перевода расплава в твердое состояние. Затем с помощью оптического или рентгеновского метода определяют кристаллографические направления и вырезают образец вдоль главной кристаллографической поверхности.

Имея в виду второе замечание, необходимо достаточно хорошо отшлифовать изучаемую поверхность наждачной бумагой, затем отполировать ее окисью хрома и, наконец, провести электрополировку.

При электрополировке применяют смесь 85 %-ной фосфорной кислоты и ангидрида хромовой кислоты в пропорции 9 : 1. В качестве гальванической ванны используется лабораторный стакан объемом 100 - 600 см3, катодом служит большая медная пластина; полировка производится при больших плотностях тока (10-20 А/см2). Образец служит анодом, его зажимают железным пинцетом и погружают в жидкость. Время от времени нужно менять положение пинцета, чтобы полировке подвергалась вся поверхность. Для удаления полирующей жидкости образцы тщательно промывают водой. На отполированных образцах можно наблюдать изображения доменов. Для наблюдений можно использовать отражательный металлографический микроскоп с увеличением 70-150 Х. Для таких исследований очень хорошо иметь небольшой магнит типа показанного на рис. 6.31. С его помощью можно создавать любое необходимое магнитное поле. Электролитически отполированный образец помещают над магнитом, наносят на него сверху с помощью пипетки одну - две капли суспензии и, нало-

373

жив сверху покровное стекло, изучают образец под микроскопом (рис. 6.32). Частицы суспензии притягиваются к границам между доменами, образуя здесь черные линии.

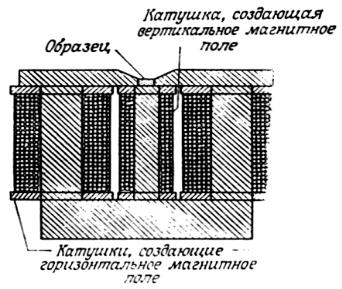

Рис. 6.31. Электромагнит, используемый при изучении доменной структуры

Направление намагниченности внутри доменов проще всего определить, используя то, что она перпендикулярна полоскам, которые в большом количестве видны внутри доменов. Полоски могут появляться на неровностях, возникающих на по-

верхности при электрополировке,

или на неоднородностях

концентрации сплава в

образце,

поскольку в этих местах

возникают магнитные

полюсы.



Направление вектора намагниченности определяется по движению доменных стенок во внешнем магнитном поле. Если определено направление вектора намагниченности в одном домене, то, пользуясь законом непрерывности нормальной со-

374

ставляющей намагниченности на границах доменов, можно поочередно установить направления вектора намагниченности всех доменов

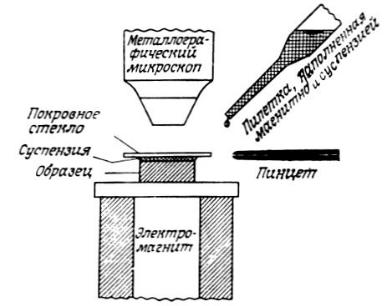

Рис. 6.32. Метод порошковых фигур для изучения доменной структуры

.

6.8.2. Метод лоренцевской электронной микроскопии

Доменную структуру тонких магнитных пленок, сквозь которые проходит электронный пучок, можно наблюдать с помощью электронного микроскопа. Принцип метода иллюстрируется на рис. 6.33. Электронный пучок, проходя через топкую пленку, испытывает влияние силы Лоренца, вызванной спонтанной намагниченностью, и отклоняется в разных доменах на

375
