Материал: Двор жилого дома. методические указания и программа-задание к выполнению курсового проекта для студентов 4-го курса. Барсуков Е.М., Шутка А.В

Дорожки из гравия и гальки. Для узких, извилистых дорожек, петляющих по территории, подойдет скромное покрытие из гравия или мелкой гальки. Основание для таких дорожек делается щебнистое, а сверху засыпается гравий. Толщина засыпки гравия должна быть 3 - 4 см. Такие дорожки являются самыми простыми в производстве, а потому самыми недорогими. Гравийную дорожку полезно «связать» небольшими плитами из природного камня, выложив их поверх гравия, чтобы предотвратить смещение мелких камешков во время ходьбы. Гальку укладывают на бетонное основание на раствор.

Тротуарная плитка должна соответствовать ТУ 5746-001-31312390- 00, ГОСТ 17608-91, ГОСТ 6927-74 и обладать прекрасными физикотехническими характеристиками. На рис. 10 приведены примеры тротуарных покрытий.

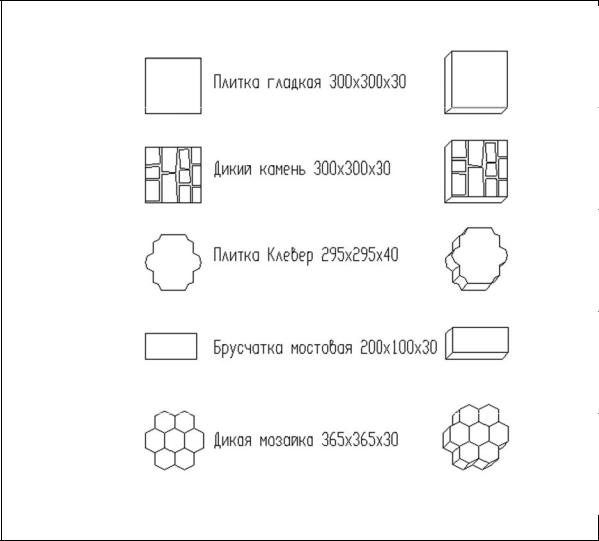

Рис. 10. Примеры тротуарных покрытий

26

4.4.2. Дворовая мебель и оборудование. Малые архитектурные формы

Малые архитектурные формы должны подходить по внешнему виду к стилю дома, дворовой территории в целом. Малые архитектурные формы имеют как функциональное, так и декоративное значение.

При формировании дворового пространства возможно проектирование и использование таких малых архитектурных форм, как: беседки, скамейки, качели садовые, мостики, декоративные элементы, скульптуры, фонтаны, колонны, ограждения, вазы, вазоны, травницы, урны и др. Главное - это комплексный подход к благоустройству двора жилого дома.

Беседки сооружаются для отдыха в дворовом пространстве в любую погоду. Беседка является важным композиционным узлом в архитектурнопланировочной структуре дворового пространства и играет большую роль в декоративном оформлении. Беседка должна иметь всегда привлекательный вид. Из беседки любуются окружающей средой, что обусловливает ее месторасположение. Если в дворовом пространстве запроектирован водоем или ручей, то оправдано сооружение мостика. Эта архитектурная форма, с перилами или без, широкая или узкая, прямая или выгнутая, способна добавить дворовому пространству своеобразия и подчеркнуть присутствие водной стихии.

На рис. 11 приведены примеры решения малых архитектурных форм.

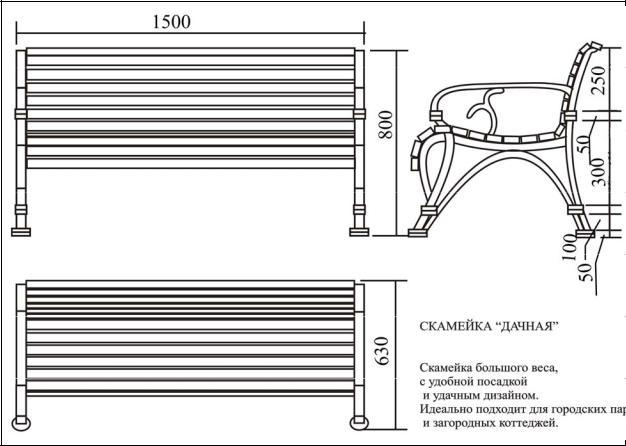

Рис. 11. Малая архитектурная форма - скамейка. Пример выполнения чертежей

27

4.4.3. Решение освещения дворового пространства

Дворовые территории должны быть благоустроены и оборудованы светильниками. Число светильников следует определять по нормам освещенности территорий (рис. 12, 13).

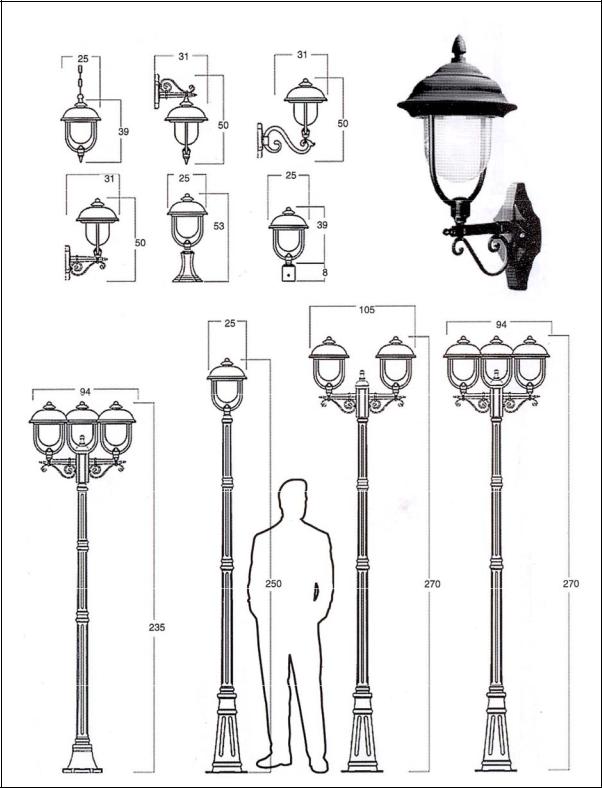

Рис. 12. Пример садово-парковых светильников «Мадрид».

Материалы: корпус - алюминиевое литье под давлением; рассеиватель – полиметаакрил

28

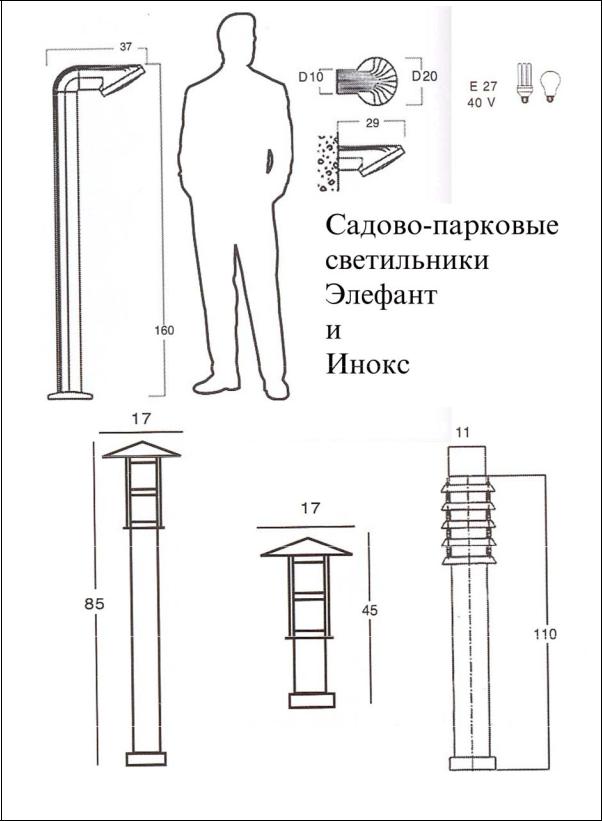

Рис. 13. Пример садово-парковых светильников: тип «Элефант»,

материалы: корпус - алюминиевое литье под давлением; рассеиватель – стекло матовое; тип «Инокс», материалы: корпус – нержавеющая сталь,

рассеиватель – поликарбонат матовый

29

4.5. Учет эргономических антропометрических параметров при проектировании дворового пространства

Одна из важнейших задач архитектурно-дизайнерского проектирования дворового пространства состоит в привнесении человеческой меры в объекты своей деятельности. Организация предметно-пространственной среды для человека связана с антропометрической структурой предметов, когда существует согласованность их размерных характеристик с размерами тела человека, его позой, движением в рабочем пространстве.

При проектировании предметно-пространственной среды необходимо стремиться к согласованию размеров изделия с размерами человека с помощью разнообразных пропорциональных и модульных систем. Уже в древности существовали различные приемы применения модуля, сомасштабного человеку. Обычно за основу расчета сооружения в целом и всех его элементов брался какой-либо модульный размер, связанный с размером человеческого тела. Такой модуль увязывал между собой все элементы сооружения и делал эти элементы и само сооружение в целом масштабным, соразмерным человеку.

В современной практике предпочтение отдается антропометрическим характеристикам человека. Антропометрия – составная часть антропологии (науки о происхождении и эволюции человека); она является системой измерений человеческого тела и его частей, морфологических и функциональных признаков тела. Антропометрические характеристики человека служат основой при нормировании функциональных параметров предметнопространственной среды, создании средовых объемно-пространственных структур.

Эргономические антропометрические признаки делятся на статические и динамические.

Статические признаки определяются при неизменном положении человека. Они включают размеры отдельных частей тела, а также габаритные, т.е. наибольшие, размеры в разных положениях и позах человека. Эти размеры используются при проектировании изделий, определении минимальных проходов и т.п.

Динамические признаки – это размеры, измеряемые при перемещении тела в пространстве. Они характеризуются угловыми и линейными перемещениями (углы вращения в суставах, угол поворота головы, линейные измерения длины руки при ее перемещении вверх, в сторону и т.д.). Эти признаки используются при определении угла поворота рукояток, педалей, определении зоны видимости и т.п.

Антропометрические признаки определяются с учетом возрастных, половых, территориальных и других факторов. При использовании числовых значений антропометрических признаков следует учитывать их особенности, обусловленные полом и возрастом.

При проектировании дворового пространства необходимо учитывать
