Таблица 3

Значения параметров вибрации при уплотнении супесчанного грунта и отключенном вибраторе вибровальца

1/3-октавный		Вибро-	Вибро-	Вибро-	Вибро-	Коэфф.
		ускорение	ускорние	скорость	скорость	передачи
спектр частот		La, дБ	а, м/с2	Lv, дБ	V, м/с	Кa
25	I	106,1	0,2018366	88,3	0,00133	0,7673615
	II	108,4	0,2630268	90,6	0,00172

31,5	I	114,2	0,5128614	94,4	0,00262	0,8413951
	II	115,7	0,6095369	95,9	0,00316

40	I	129,5	2,9853826	107,7	0,0124	0,724436
	II	132,3	4,1209752	110,5	0,017

50	I	116,4	0,6606934	92,5	0,0021	0,9225714
	II	117,1	0,7161434	93,2	0,00226

63	I	133,6	4,7863009	107,7	0,0124	1,0115795
	II	133,5	4,7315126	107,6	0,0122

80	I	151	35,481339	123,1	0,0718	0,8222426
	II	152,7	43,151908	124,8	0,087

100	I	140,2	10,23293	110,3	0,0166	1,8836491
	II	134,7	5,4325033	104,8	0,0087

125	I	131	3,5481339	99,1	0,00455	1,3963684
	II	128,1	2,5409727	96,2	0,00326

160	I	138,1	8,0352612	104,2	0,0081	1,8197009
	II	132,9	4,4157045	99	0,0045

Значения параметров вибрации при уплотнении щебня и частоте колебаний вибровальца 40Гц

Виброизоляция

ВИ

2,233536

1,627716

2,740545

0,637783

-0,14124

1,667896

-5,61178

-2,89588

-5,10545

Таблица 4

1/3-октавный		Вибро-	Вибро-	Вибро-	Вибро-	Коэфф.	Вибро-
спектр частот		ускорение	ускорение	скорость	скорость	передачи	изоляция
		La, дБ	а, м/с2	Lv, дБ	V, м/с	Кa	ВИ
25	I	124,8	1,7378008	107	0,011	0,582103	4,928181
	II	129,5	2,9853826	111,7	0,0194

31,5	I	129,4	2,9512092	109,6	0,0152	0,653131	3,559838
	II	133,1	4,5185594	113,3	0,0229

40	I	134,4	5,2480746	112,6	0,0212	0,812831	1,839309
	II	136,2	6,4565423	114,4	0,0262

50	I	127	2,2387211	103,1	0,00718	1,216186	-0,173494
	II	125,3	1,840772	101,4	0,00588

63	I	135,5	5,9566214	109,6	0,0152	0,944061	0,553429
	II	136	6,3095734	110,1	0,0162

80	I	137,9	7,8523563	110	0,0567	0,891251	2,050828
	II	138,9	8,8104887	111	0,0718

100	I	135,3	5,8210322	105,4	0,00934	1,678804	-4,53674
	II	130,8	3,4673685	100,9	0,00554

125	I	134,2	5,1286138	102,3	0,00654	1,531087	-3,64219
	II	130,5	3,3496544	98,6	0,0043

160	I	139	8,9125094	105,1	0,00901	1,396368	-2,88985
	II	136,1	6,3826349	102,2	0,00646

				240

Таблица 5

Значения параметров вибрации при уплотнении щебня и частоте колебаний вибровальца 50Гц

1/3-октавный		Вибро-	Вибро-	Вибро-	Вибро-		Коэфф.	Вибро-
спектр		ускорение	ускорение	скорость	скорость		передачи	изоляция
частот		La, дБ	а, м/с2	Lv, дБ	V, м/с		Кa	ВИ
25	I	111,7	0,38459178	93,9	0,00247		0,638263	3,967353
25	II	115,6	0,60255959	97,8	0,0039		0,638263	3,967353
	II	115,6	0,60255959	97,8	0,0039
31,5	I	117,7	0,76736149	97,9	0,00395		0,794328	1,960162
31,5	II	119,7	0,96605088	99,9	0,00495		0,794328	1,960162
	II	119,7	0,96605088	99,9	0,00495
40	I	131,7	3,84591782	109,9	0,0158		0,803526	1,87198
40	II	133,6	4,78630092	111,8	0,0196		0,803526	1,87198
	II	133,6	4,78630092	111,8	0,0196
50	I	135,4	5,88843655	111,5	0,019		0,822243	1,507097
50	II	137,1	7,1614341	113,2	0,0226		0,822243	1,507097
	II	137,1	7,1614341	113,2	0,0226
63	I	137	7,07945784	111,1	0,0182		0,901571	0,819172
63	II	137,9	7,85235635	112	0,02		0,901571	0,819172
	II	137,9	7,85235635	112	0,02
80	I	136,9	6,99841996	109	0,0686		0,891251	1,65508
80	II	137,9	7,85235635	110	0,083		0,891251	1,65508
	II	137,9	7,85235635	110	0,083
100	I	134,5	5,30884444	104,6	0,0085		1,122018	-0,99499
100	II	133,5	4,73151259	103,6	0,00758		1,122018	-0,99499
	II	133,5	4,73151259	103,6	0,00758
125	I	138,5	8,41395142	106,6	0,0106		1,819701	-5,11857
125	II	133,3	4,62381021	101,4	0,00588		1,819701	-5,11857
	II	133,3	4,62381021	101,4	0,00588
160	I	140,4	10,4712855	106,5	0,0105		1,496236	-3,39862
160	II	136,9	6,99841996	103	0,0071		1,496236	-3,39862
	II	136,9	6,99841996	103	0,0071
		Значения параметров вибрации при уплотнении щебня						Таблица 6
		Значения параметров вибрации при уплотнении щебня
		и отключенном вибраторе вибровальца

1/3-октавный		Вибро-	Вибро-	Вибро-	Вибро-		Коэфф.	Вибро-
спектр		ускорение	ускорение	скорость	скорость		передачи	изоляция
частот		La, дБ	а, м/с2	Lv, дБ	V, м/с		Кa	ВИ
25	I	108,4	0,2630268	90,6	0,00172	0,676083		3,2482312
25	II	111,8	0,3890451	94	0,0025	0,676083		3,2482312
	II	111,8	0,3890451	94	0,0025
31,5	I	113,8	0,4897788	94	0,0025	0,8810489		1,1075666
31,5	II	114,9	0,5559043	95,1	0,00284	0,8810489		1,1075666
	II	114,9	0,5559043	95,1	0,00284
40	I	126,9	2,2130947	105,1	0,00901	0,7498942		2,6327008
40	II	129,4	2,9512092	107,6	0,0122	0,7498942		2,6327008
	II	129,4	2,9512092	107,6	0,0122
50	I	118,5	0,8413951	94,6	0,00268	0,8912509		1,0947758
50	II	119,5	0,9440609	95,6	0,00304	0,8912509		1,0947758
	II	119,5	0,9440609	95,6	0,00304
63	I	132	3,9810717	106,1	0,0101	0,9885531		0,085576
63	II	132,1	4,0271703	106,2	0,0102	0,9885531		0,085576
	II	132,1	4,0271703	106,2	0,0102
80	I	137,9	7,8523563	110	0,0662	0,8912509		1,3576594
80	II	138,9	8,8104887	111	0,0774	0,8912509		1,3576594
	II	138,9	8,8104887	111	0,0774
100	I	135,1	5,6885293	105,2	0,00912	1,1885022		-1,5153214
100	II	133,6	4,7863009	103,7	0,00766	1,1885022		-1,5153214
	II	133,6	4,7863009	103,7	0,00766
125	I	130,6	3,3884416	98,7	0,00435	1,4454398		-3,22736
125	II	127,4	2,3442288	95,5	0,003	1,4454398		-3,22736
	II	127,4	2,3442288	95,5	0,003
160	I	138,3	8,2224265	104,4	0,0083	1,6032454		-4,0949667
160	II	134,2	5,1286138	100,3	0,00518	1,6032454		-4,0949667
	II	134,2	5,1286138	100,3	0,00518
				241

По данным табл. 1-6 на рис. 1-8 представлены спектры параметров вибрации элементов виброкатка.

Lv, дБ
135
130
125
120
115
110
105
100
95
90									f, Гц
25	31,5	40	50	63	80	100	125	160	f, Гц
		пол кабины		рама	бугель вибровальца

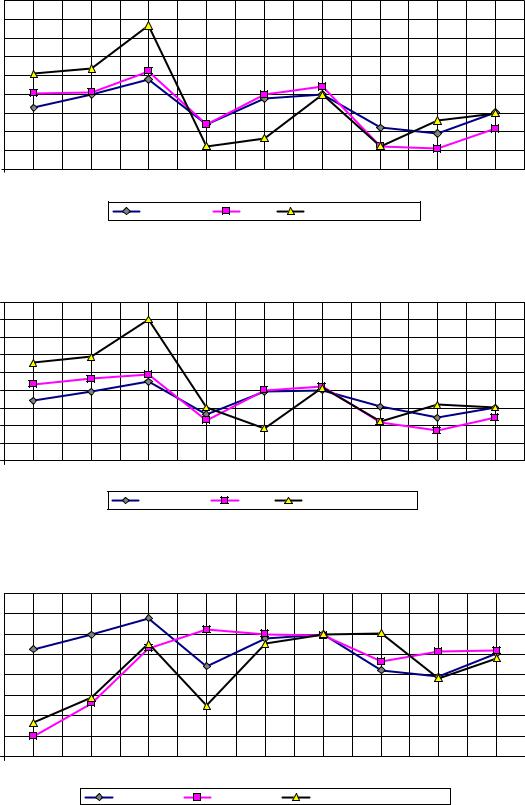

Рис. 1. 1/3 - октавный спектр виброскорости элементов виброкатка при частоте 40 Гц
		колебаний вибровальца (супесчанный грунт)
				Lv, дБ
135
130
125
120
115
110
105
100
95
90									f, Гц
25	31,5	40	50	63	80	100	125	160	f, Гц
25	31,5	40	50	63	80	100	125	160
		пол кабины		рама	бугель вибровальца
Рис. 2. 1/3 - октавный спектр виброскорости элементов виброкатка при частоте 40 Гц
		колебаний вибровальца (щебень)
Lv, дБ
120
115
110
105
100
95
90
85
80
25	31,5	40	50	63	80	100	125	160	f, Гц
		пол (40 Гц)	пол (50 Гц)		пол (вибратор отключен)
Рис. 3. 1/3 - октавный спектр виброскорости пола кабины при различных частотах
		колебаний вибровальца на супесчанном грунте

242

Ka
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
0									f, Гц
25	31,5	40	50	63	80	100	125	160	f, Гц
		Ka(40 Гц)	Ka(50 Гц)		Ka(вибратор отключен)

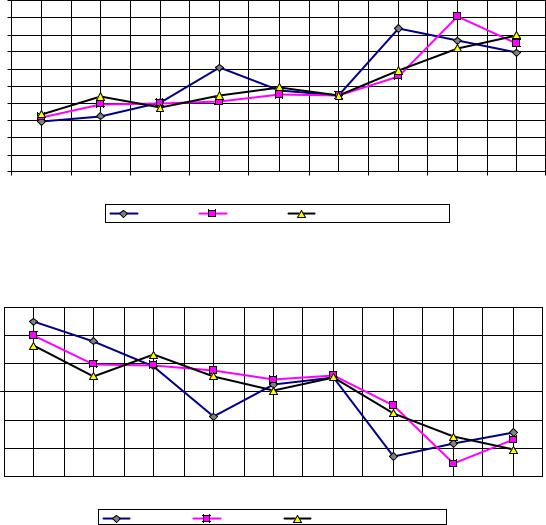

	Рис. 4. 1/3- октавный спектр Ka при уплотнении супесчанного грунта
ВИ
8
6
4
2
0
-2
-4
-6									f, Гц
-8
25	31,5	40	50	63	80	100	125	160
		ВИ(40 Гц)		ВИ(50 Гц)	ВИ(вибратор отключен)
	Рис. 5. 1/3- октавный спектр ВИ при уплотнении супесчанного грунта
Lv, дБ
120
115
110
105
100
95
90
85									f, Гц
25	31,5	40	50	63	80	100	125	160	f, Гц
		пол (40Гц)	пол (50Гц)		пол (вибратор отключен)
	Рис. 6. 1/3 - октавный спектр виброскорости пола кабины при различных частотах
			колебаний вибровальца на щебне

243

Ka
2
1,8
1,6
1,4
1,2
1
0,8
0,6
0,4
0,2
0									f, Гц
25	31,5	40	50	63	80	100	125	160	f, Гц
		Ka(40 Гц)		Ka(50 Гц)	Ka(вибратор отключен)

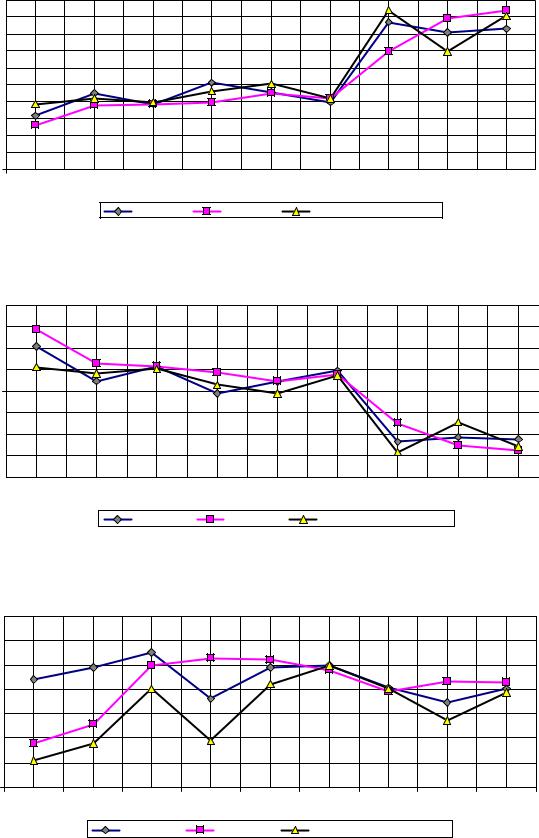

		Рис. 7. 1/3- октавный спектр Ka при уплотнении щебня
ВИ
6
4
2
0
-2
-4
-6	31,5	40	50	63	80	100	125	160	f, Гц
25	31,5	40	50	63	80	100	125	160
		ВИ(40 Гц)	ВИ(50 Гц)		ВИ(вибратор отключен)

Рис. 8. 1/3- октавный спектр ВИ при уплотнении щебня

Необходимо обратить внимание на тот факт, что на высоких частотах более 80 Гц ВИ существенно снижается и становится отрицательной. Это означает, что упругие элементы виброизоляторов на частотах более 80 Гц становятся прозрачными для вибрационной энергии с короткой длиной волны.

Заключение. Как видно из представленных данных, в зависимости от режима работы виброкатка вибрация пола не остается постоянной и изменяется в соответствии с колебаниями вибровальца. Из этого следует, что с целью обеспечения безопасности работы оператора для каждого режима работы виброкатка необходимо изменять жесткость упругих элементов опорных связей кабины. Это можно осуществить с использованием виброизоляторов кабины, позволяющих дискретно изменять их жесткость в соответствии с режимом работы виброкатка. Такие виброизоляторы разработаны во ВГАСУ, новизна которых подтверждена патентом РФ на изобретение RU 2310781 C2.

Существуют и другие способы снижения вибрации передаваемой в пол кабины через опорные связи, например, применение двигателей и гидромашин с меньшей вибрацией или более точный расчет жесткости виброизоляторов в опорных связях рамы и энергетической установки, вибровальца и бугеля.

Последнее может быть осуществлено с использованием метода конечных элементов при оптимизации параметров виброизоляции [3].
