Материал: Безопасность жизнедеятельности в экологически неблагоприятных условиях. Суровцев И.С., Борисов Ю.М
период года - от 3 до 6 кВт·ч/(м2·день) и от 3,5 до 6,5 кВт·ч/(м2·день) – в летние месяцы [1]. Наиболее высокими значениями удельной солнечной энергии характеризуются южные регионы: Северный Кавказ, Приморье, юг Сибири. Однако и в других широтах ресурсы солнечной радиации достаточно велики. Более 60 % территории России, в том числе и часть северных районов, имеют среднегодовые поступления от 3,5 до 4,5 кВт·ч/(м2·день) [1]. Следовательно, по актинометрическим сведениям гелиоустановки могут быть успешно применены в ряде регионов России и даже в климате Крайнего Севера при определенных условиях можно развивать некоторые направления солнечного отопления и горячего водоснабжения и в первую очередь сезонных, работающих в летнее время года сооружений.
Целесообразность экспериментального или серийного строительства гелиотехнических зданий в том или ином районе должна выявляться на основании анализа солнечных энергоресурсов и сопутствующих погодных факторов, непосредственно влияющих на тепловой баланс системы солнечного теплоснабжения и наружных ограждений. В комплексную актиноклиматологическую характеристику условий региона помимо данных о солнечной радиации входят сведения о суточном и сезонном ходе облачности, о температуре и влажности воздуха, скорости ветра, осадках и туманах, что обеспечивает возможность статистического анализа указанных параметров.
Соотношение солнечной энергообеспеченности здания или его частей с другими факторами климата, все многообразие возможных случаев расхода и компенсирующего поступления энергии в различных регионах принципиально сводится к следующим вариантам решений [2]:
I – солнечной энергии, поступающей к зданию в отопительном сезоне, достаточно (с учетом реального кпд гелиотехнической системы) для отопления всего проектируемого полезного объема здания (на основании статически достоверных данных, полученных с помощью многолетних наблюдений);
II – посредством солнечной радиации обеспечивается отопление отдельных объемных элементовилиячеекзданиясограждениямиэнергетическивыгодныхориентацийиихсочетаний; III – альтернативной энергии недостаточно для возмещения тепловых потерь здания в целом, но дефицит может быть покрыт подачей к объекту концентрированной теплоты, по-
лученной в солнечные дни отопительного сезона;
IV - энергии недостаточно; дефицит теплоты в отопительном сезоне может быть покрыт лишь с использованием межсезонной аккумуляции солнечной энергии;
V – солнечная энергия в отопительном сезоне к зданиям и сооружениям не поступает, и возможна лишь ее летняя аккумуляция, в том числе с использованием эффективных концентраторов различных систем.
В соответствии с рассмотренными ситуациями технические решения солнечного энергозамещения тепловых потерь проектируемых объектов целесообразно представить в виде следующих основных направлений:
разработка зданий и сооружений, весь полезный объем которых отапливается с использованием солнечной энергии (I вариант проектирования для альтернативной системы теплоснабжения);
разработка в системе строящихся или реконструируемых зданий объемных ячеек (квартир, секций и т.п.) с одно-, двух-, трех- и четырехфасадным облучением (для ситуации I и II);
комплексное соединение двух и более функционально разнотипных зданий, одно или часть из которых отапливаются с использованием солнечной энергии, а другие не отапливаются или не требуют использования солнечной энергии (II-V);
использование отдельных ограждений сооружений из числа ближайших к гелиотехническому объекту в качестве переотражателей с целью концентрации солнечной энергии на объекте облучения (II-V);
создание гелиопоселков с единой или мульти-системами солнечного термостатирования
(I-III);
215
проектирование зданий или комплексов с пообъектным или централизованным межсезонным аккумулированием солнечной теплоты (III-V).
Вкаждом конкретном случае проектирования необходимо принимать ряд системных решений с использованием высокоэффективных средств по улавливанию солнечной радиации и с последующим аккумулированием теплоты на длительный период времени, учитывая климатическую нестабильность значительной части регионов РФ.
Для обоснования выбора наиболее экономически целесообразной схемы альтернативного теплоснабжения автономного потребителя были проведены численные
исследования для различных регионов на базовой модели объекта, которая представляет собой одноквартирный двухэтажный жилой дом полезной площадью 250 м2 с количеством проживающих – 5 человек [3]. Как показал технико-экономический анализ, для большинства климатических зон РФ наиболее эффективными являются установки солнечного горячего водоснабжения. При современных мировых ценах на энергоносители срок окупаемости таких систем составляет от 3 до 7 лет. При этом следует отметить, что существующая глобальная тенденция роста цен на топливные ресурсы делает очевидным целесообразность внедрения в дальнейшем гелиоустановок для теплоснабжения сооружений на большей части территории России.
Приведенные на рис. 1, 2 графики замещения потребляемой теплоты зданием указанных параметров за счет солнечной энергии, уловленной коллекторами с южной ориентацией и установленными под углом наклона, соответствующем широте района расположения, подтверждают значительное сокращение расхода топлива на горячее водоснабжение.
Выработка теплоты, кВт·ч
1400
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
Янв. Фев. Мар. Апр. Май. Июн. Июл. Авг. Сен. Окт. Ноя. Дек.
Месяц года
Традиционная система теплоснабжения (доводчик)
Солнечная система теплоснабжения

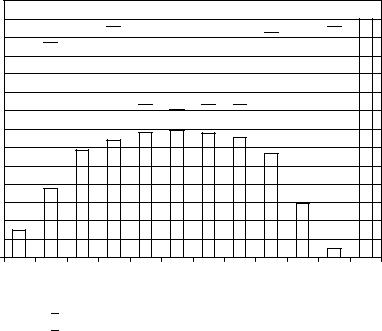

Рис. 1. Выработка теплоты солнечной системой горячего водоснабжения и доводчиком для автономного потребителя в течение года, расположенного г. Краснодар
Изменения в нагрузках систем теплоснабжения (рис. 1, 2) показывают необходимость обустройства сооружений коллекторами более высокой производительности, для обеспечения требуемого расхода горячей воды в летние месяцы и получения избытка теплоты с последующим его длительным хранением, предполагающим применение аккумуляторов теплоты, которые повышают надежность установок за счет своевременного покрытия потребления пикового и в условиях повышенной облачности.
216
Выработка теплоты, кВт·ч
1400
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
Янв. Фев. Мар. Апр. Май. Июн. Июл. Авг. Сен. Окт. Ноя. Дек.
Месяц года
Традиционная система теплоснабжения (доводчик)
Солнечная система теплоснабжения

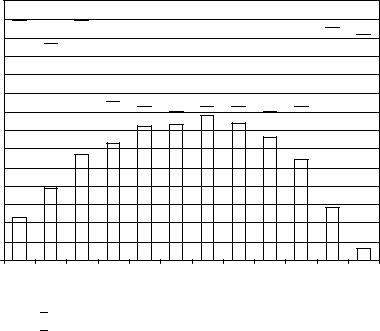

Рис. 2. Выработка теплоты солнечной системой горячего водоснабжения и доводчиком для автономного потребителя в течение года для климатических условий г. Москвы
Актинометрические исследования [1], как отмечалось выше, опровергли существовавшую ранее концепцию о недостаточной энергооблученности значительных территорий РФ и выявили ряд регионов, где системы солнечного теплоснабжения могут успешно эксплуатироваться. Однако, темпы их реализации в средней полосе России и в более северных широтах, в основном сдерживаются из-за значительных сроков окупаемости капитальных затрат [3]. Чтобы добиться широкого распространения данного вида нетрадиционного теплоснабжения необходимо разрабатывать более совершенные конструкции улавливающего, теплопередающего и аккумулирующего оборудования с высокими теплотехническими показателями, доступного с точки зрения цены и имеющего достаточно продолжительный срок безотказной эксплуатации. Повышая кпд каждого элемента гелиосистем, в особенности теплового коллектора, можно получить высокий уровень использования солнечной энергии и, как следствие, интенсивное распространение в коммунальном секторе объектов с экологически чистыми и безопасными источниками теплоты.
