Для заданного в смеси количества цемента (в %) на оси абсцисс проводится вверх вертикальная линия до пересечения с линией, характеризующей количество цемента в смеси (Зона А). Далее от точки О1 вниз проводится вертикальная линия до пересечения с линией характеризующей количество сернокислого алюминия (Зона Б). Высота отрезка до точки О2 будет соответствовать количеству этого компонента. Горизонтальная линия от точки О1 до точки О3 позволяет определить количество опилок в смеси (Зона В) в виде значения высоты отрезка от типа точки О3 до оси абсцисс. Высота отрезка от точки О4 до линии абсцисс определим количество жидкого стекла в смеси.
Пробная партия стеновых блоков из смеси, составленной на основе расчета ее компонентов по предлагаемой методике была изготовлена на установке, представленной на рис. 4, которая работает следующим образом.
В пульте управления имеются два пускателя, первый из которых используется для включения и выключения вибратора, а второй – для опускания и поднятия формы. Перед заполнением форма смазывается эмульсолом, после чего она заполняется приготовленной смесью. Подачей на себя рычага рукоятки фиксатора пригруз под собственным весом опускается на смесь. С помощью пускателя включается вибратор и происходит уплотнение смеси до тех пор, пока упорная балка не примет вертикального положения и не упрется во втулку пригруза. Нажатием второй кнопки пускателя форма поднимается вверх, а после того, как втулка формы упрется во втулку пригруза, произойдет отжатие в сторону упорной балки и форма с пригрузом поднимется в крайнее верхнее положение. После этого пригруз фиксируется в верхнем положении.

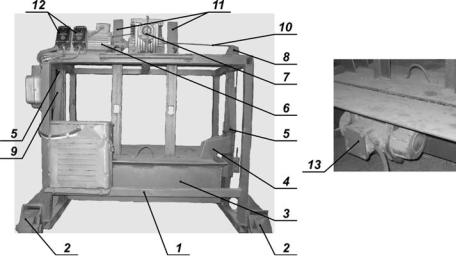

1 – рама, 2 – колеса, 3 – форма, 4 – пригруз, 5 – направляющие, 6 – двигатель, 7 – редуктор, 8 – блок, 9 – упорные балки, 10 – канат, 11 – стоки, 12 – пульт управления, 13 – вибратор
Рис. 4. Установка для формирования опилкобетонных блоков
Полученные результаты исследований показали, что в зависимости от назначения строительных конструкций можно заранее устанавливать состав сырьевой смеси для опилкобетона по предложенной методике и изготавливать строительные изделия с заданными прочностными и теплоизоляционными свойствами.
Библиографический список
1.Мурзин, В.С. Технология композиционных материалов и изделий [Текст]: учеб. пособие /В.С. Мурзин. - Воронеж: Воронеж. Гос. Лесотехн. Акад.,1999.-106 с.
2.Производство и применение арболита: Учеб./Под ред. С.М. Хасдана.–М.: лесн.
пром-ть, 1981–216 с.
3.Борвонов В.А. Технология стеновых изделий для малоэтажных зданий на основе арболита и вторичных продуктов производства [Текст]: автореф. дис.... к-та техн. наук:
125
05.23.05./ Борвонов В.А.-Минск, 2004.-17с.
4.Никишов В.Д. Комплексное использование древесины [Текст]: учеб. В.Д. Никишов
–М: Лесная промышленность 1985 – 264 с.
References
1.Myrzin, V.S. technolog of composite materials and products [Text]: studies/ Myrzin V.S.Voronezh: Voronezh. Forestry Academy., 1999.-106 p.
2.Manufacture and application сoncrete sawdust: Textbook/under edit. S.M. Hasdan.-M.: Forest. Ind-ru 1981-216 p.
3.Borvonov V.A. technolog wall products for low floor buildings on a basis сoncrete sawdust and by-products manufactures [Text]: .author's abstract diss. ... cand. tecn.science :05.23.05./ Borvonov V.A Minsk, 2004.-17p.
4.Nikishov V.D. complex use wood [Text]:Textbook. V.D. Nikishov - M: the Wood industry 1985 - 264 p.
