62
В разрабатываемом программном обеспечении разграничение прав
доступа является интегрированной функцией. Для каждого сотрудника будет
создан отдельный логин и пароль, при помощи которых они смогут пройти
процедуру авторизации перед тем как работать с автоматизированной
системой. Также для рабочих групп или конкретных сотрудников будут
созданы отдельные роли, в соответствии с должностными инструкциями.
Защитой от внешних угроз занимается ИТ-отдел.
63
2.2. Информационное обеспечение задачи
2.2.1. Характеристика нормативно-справочной, входной и оперативной
информации
В соответствии с представленной информационной моделью на рисунке
16, кассир заполняет одну из экранных форм:
Продажа товара;
Возврат товара.
Информация для заполнения экранной формы «Продажа товара» берет
из справочников:
Сотрудники;
Склады;
Товары;
Наборы свойств;
Дополнительные свойства товара.
Информация для заполнения экранной формы «Возврат товара» берется
из справочников:
Сотрудники;
Склады;
Товары;
Наборы свойств;
Дополнительные свойства товара.
Кладовщик заполняет одну из экранных форм:
Начальные остатки товара;
Поступление товара;
Перемещение товара.
Информация для заполнения экранной формы «Начальные остатки
товара» берется из справочников:
64
Склады;
Товары;
Наборы свойств;
Дополнительные свойства товара.
Информация для заполнения экранной формы «Поступление товара»
берется из справочников:
Поставщики;
Склады;
Товары;
Наборы свойств;
Дополнительные свойства товара.
Информация для заполнения экранной формы «Перемещение товара»
берется из справочников:
Склады;
Товары;
Наборы свойств;
Дополнительные свойства товара.
Менеджер по продажам заполняет экранную форму «Установка цен на
товары». Информация для заполнения экранной формы «Установка цен на
товары» берется из справочников:
Товары;
Наборы свойств;
Дополнительные свойства товара.
65

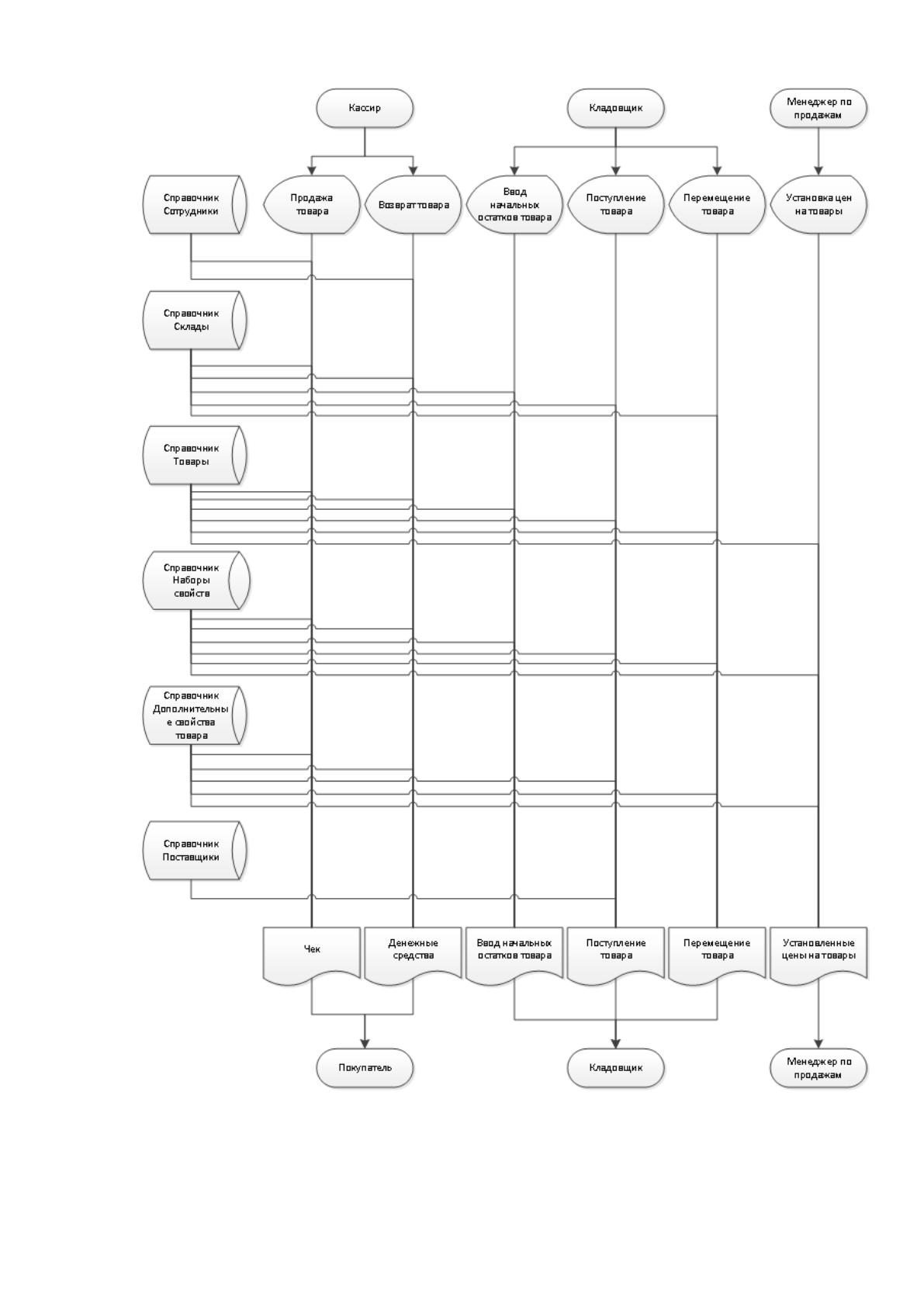

Рисунок 16. Информационная модель
66
В системе используются справочники, приведенные в таблице 19.
Таблица 19.
Перечень используемых справочников
№
Название
справочника
Ответстве
нного за
его
ведение
Средн
ий
объём
справо
чника
в
запися
х
Среднюю
частоту
актуализации
Средний
объем
актуализац
ии (в
записях
или в
процентах)
1
Сотрудники
Сотрудник
11
1 раз/год
9%
2
Поставщики
Сотрудник
24
2 раз/месяц
8%
3
Склады
Сотрудник
3
-
-
4
Товары
Сотрудник
1032
86 раз/месяц
8%
5
Наборы свойств
Сотрудник
1716
143 раз/месяц
8%
6
Дополнительны
е свойства
товара
Сотрудник
3960
330 раз/месяц
8%
В составе информационного обеспечения рассматриваемого комплекса
задач выделены следующие классификаторы:
Классификатор сотрудника;
Классификатор поставщика;
Классификатор склада;
Классификатор товара;
Классификатор набора свойств;
Классификатор дополнительного свойства товара;
Классификатор установки цен на товар;
Классификатор поступления товара;
Классификатор продажи товара;
Классификатор возврата товара;
Классификатор перемещения товара;
Классификатор начального остатка товара.
Сводные характеристики классификаторов представлены в таблице 20.
