33

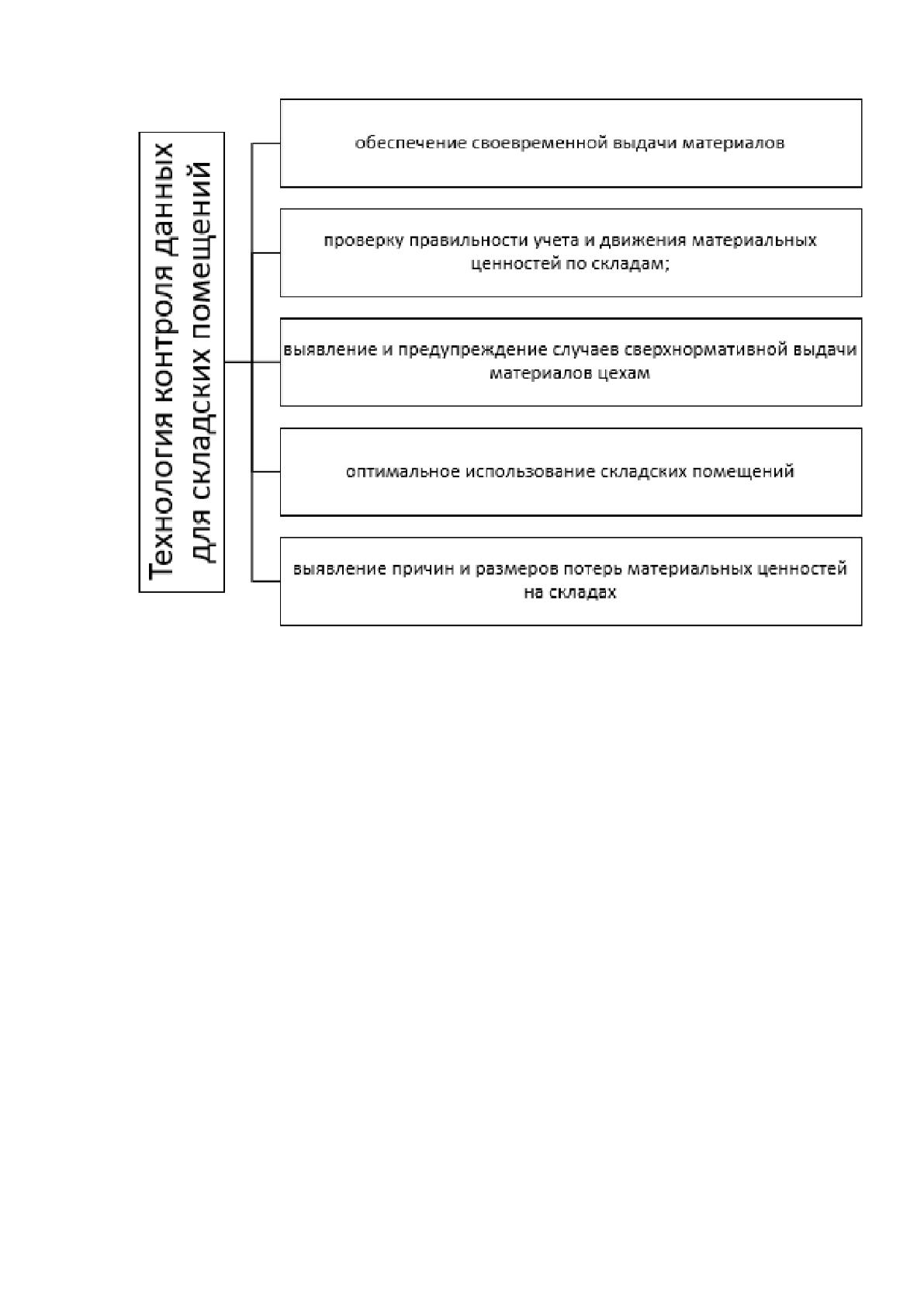

Рисунок 1.11 - Технология контроля данных для складских
помещений
Для автоматизации работы сотрудников склада ООО «Атол» было
принято решение о модернизации складских процессов организации и внедрении
технологии адресного хранения. При использовании такой технологии каждому
товару на складе присваивается уникальный шифр, по которому можно быстро
определить точное место хранения товара на складе. Кроме того, такая система
хранения дает возможность использования параметров размещаемых
товароматериальных ценностей, например, вес, размеры и т.д.
Товар на адресном складе [23] имеет конкретный адрес, включающий
номер зоны, номер стеллажа, полки и ячейки (рисунок 1.12).
34

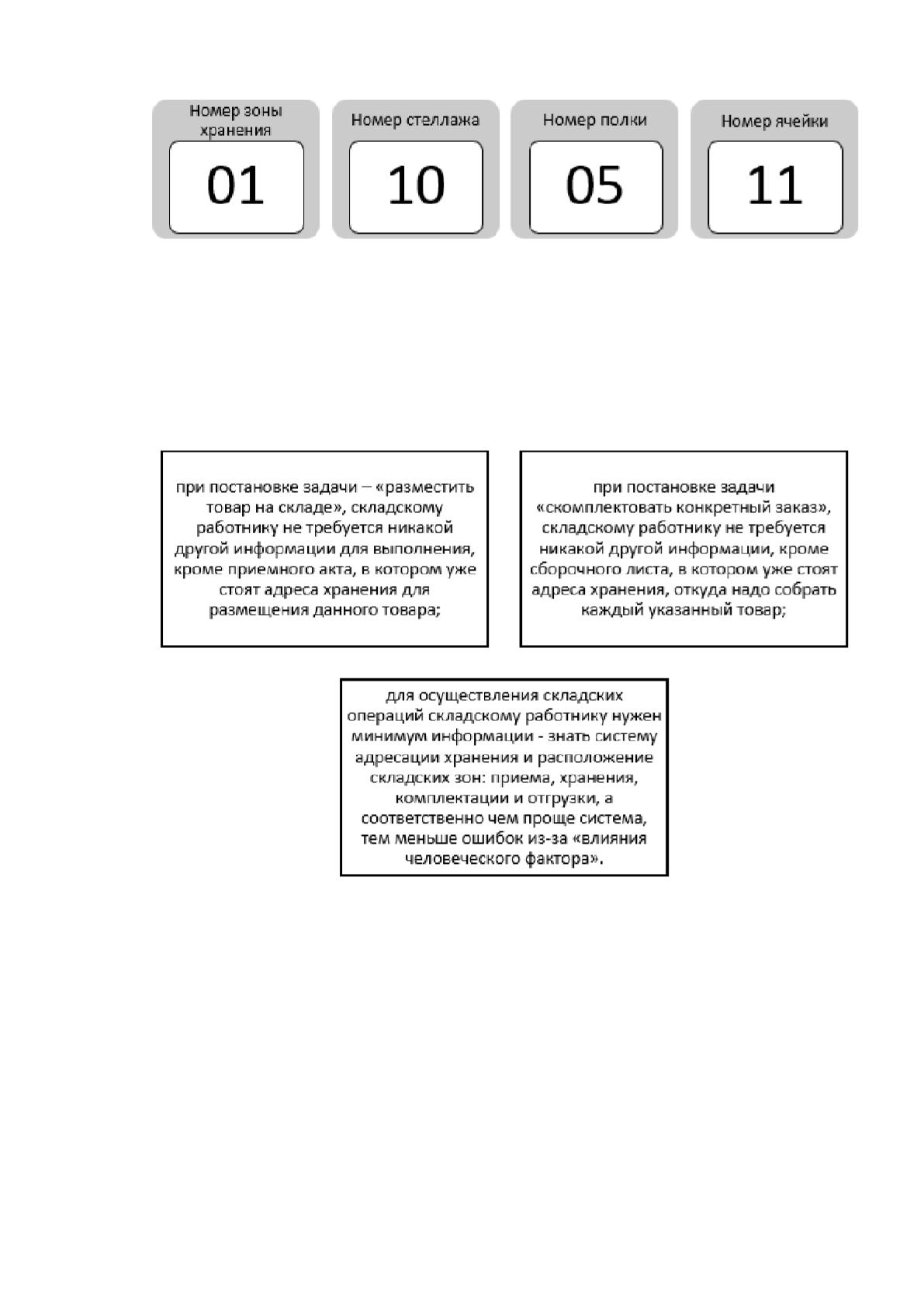

Рисунок 1.12 - Пример формирования адреса товара
Основные преимущества адресного склада представлены на рисунке 1.13
[24].
Рисунок 1.13 - Преимущества адресного склада
Рассмотрим, как изменятся бизнес-процессы складского учета ООО
«Атол» после внедрения автоматизированной информационной системы.
На рисунке 1.14 представлена контекстная диаграмма «как будет».
На схеме «как будет»:
добавлен механизм управления «ИС складского учета»;
35
добавлены выходные потоки «наклейка для размещения на товаре»
и «адрес хранения товара»;
добавлен механизм управления –«Руководство пользователя».

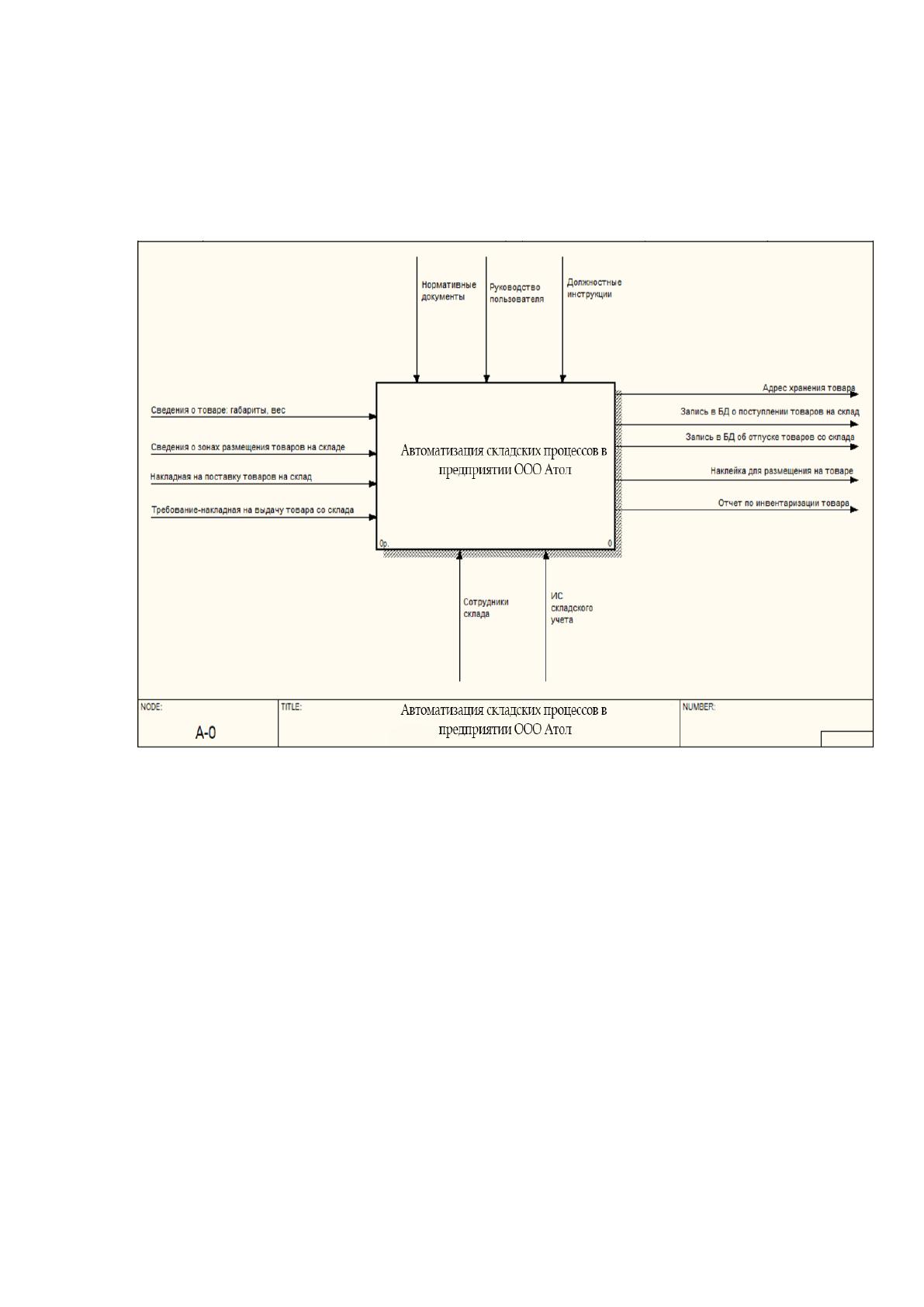

Рисунок 1.14 - Контекстная диаграмма TO-BE
На рисунке 1.15 представлена декомпозиция контекстной диаграммы.
36

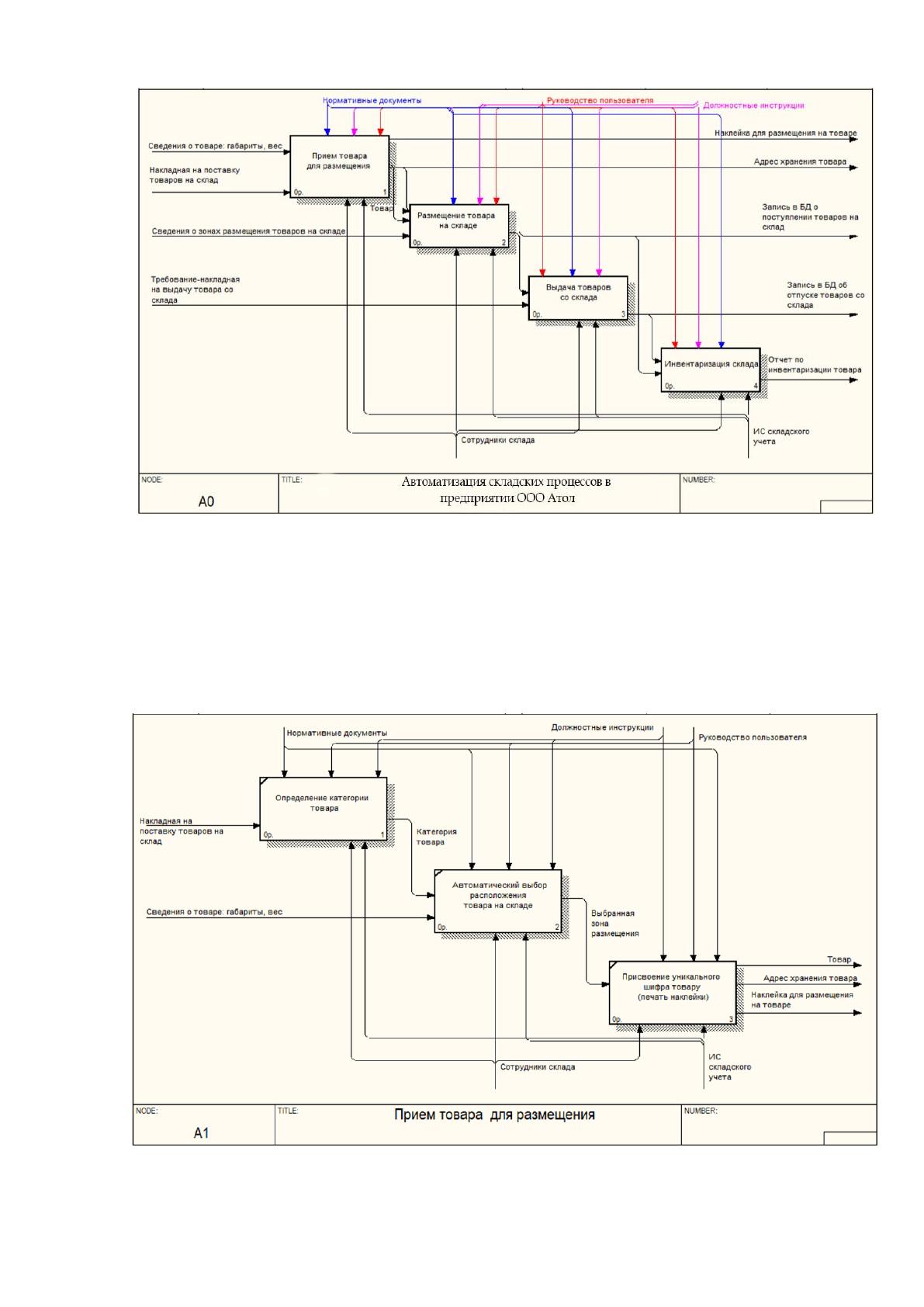

Рисунок 1.15 - Декомпозиция контекстной диаграммы «как
будет»
Декомпозиция бизнес-процесса «Прием товара для размещения»
представлена на рисунке 1.16.
Рисунок 1.16 - Декомпозиция блока «Прием товара для
размещения»
37
После внедрения адресного хранения место хранения товара в
соответствии с его весом и габаритами будет определяться автоматически
информационной системой. Также с помощью информационной системы будет
выводиться на печать наклейка для размещения на товаре перед его
перемещением в место хранения.
На рисунке 1.17 представлена декомпозиция блока «Размещение товара
на складе».
В обязанности кладовщика после внедрения адресной технологии
складского учета будет входить следующее:
определение места хранения товара с помощью информационной
системы;
печать наклейки с помощью информационной системы;
размещение наклейки на товаре;
перемещение товара в место хранения.

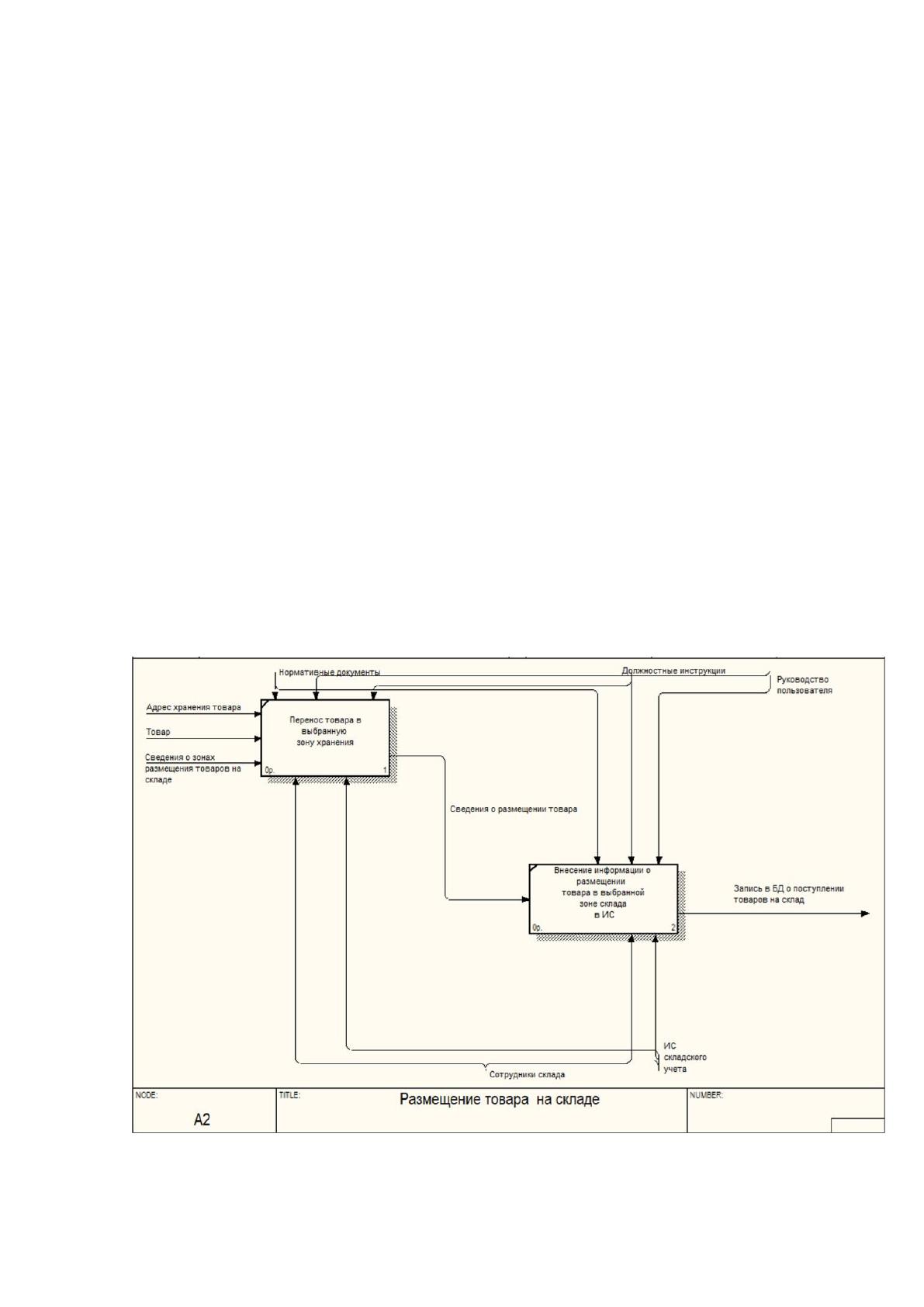

Рисунок 1.17 - Декомпозиция блока «Размещение товара на
складе»
