57

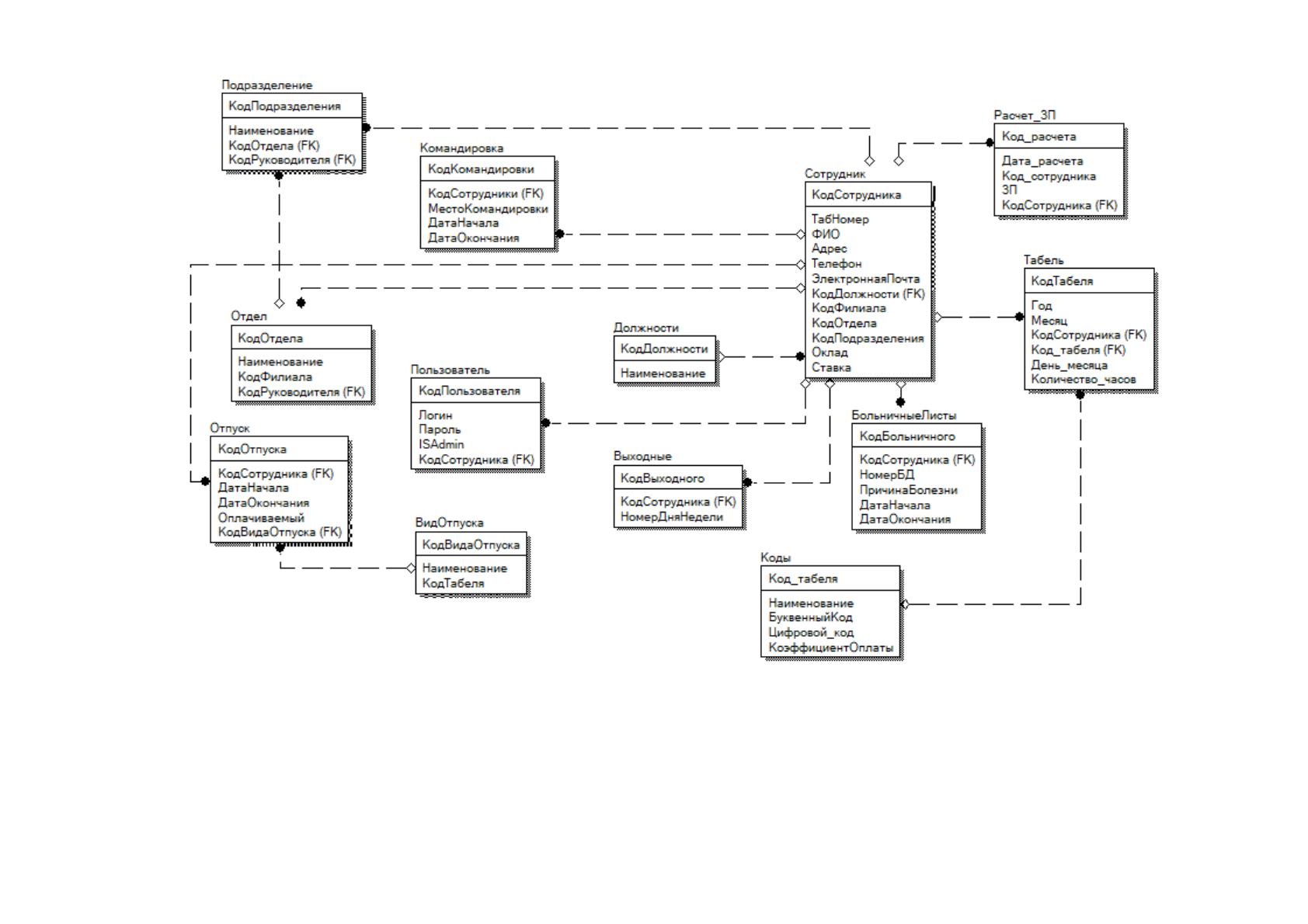

Рисунок 2.17 — Логическая структура базы данных
58

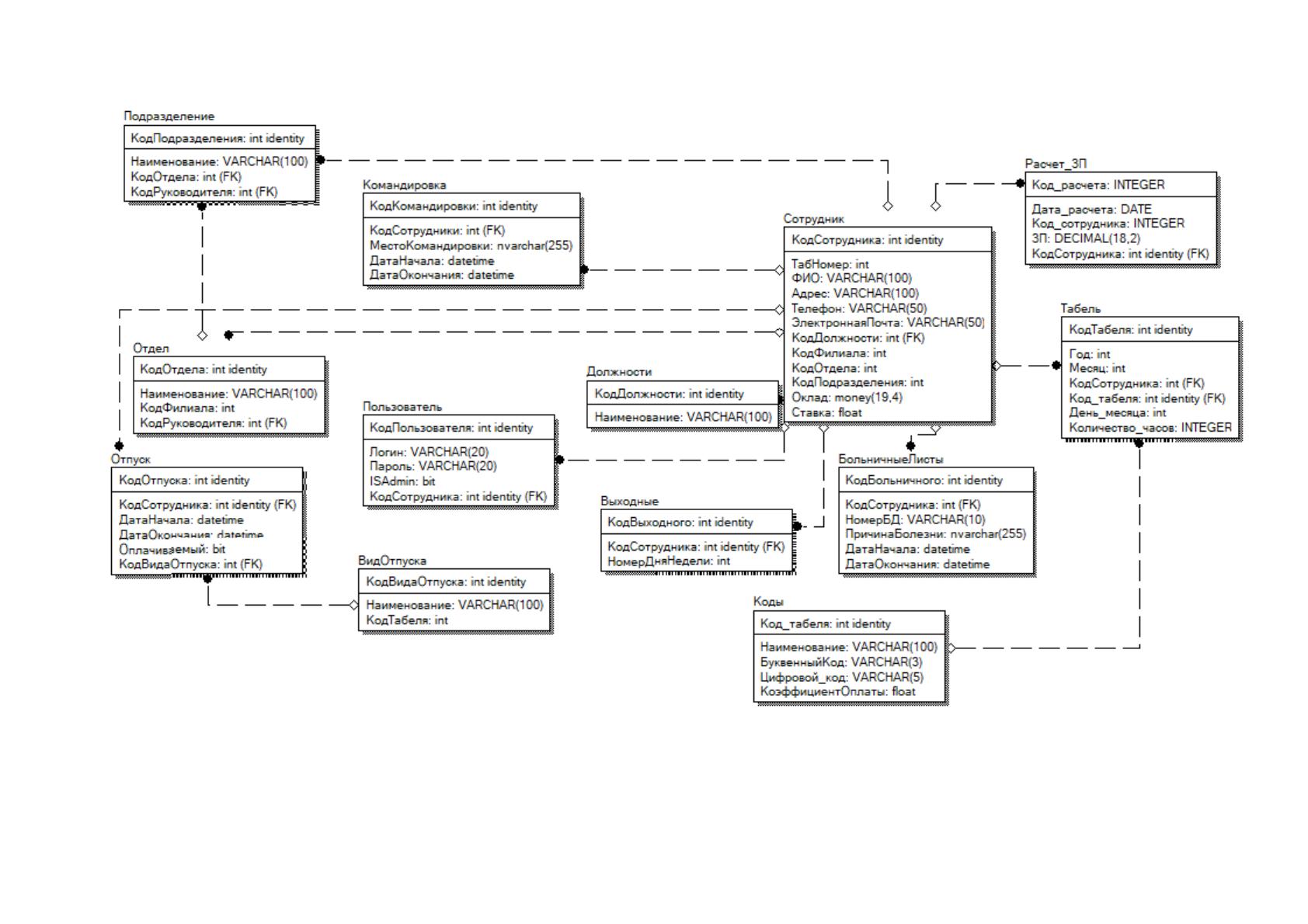

Рисунок 2.18— Физическая модель базы данных
59
2.3.3. Структурная схема пакета (дерево вызова программных
модулей)
Структурная схема — это совокупность элементарных звеньев объекта и
связей между ними, один из видов графической модели. Под элементарным
звеном понимают часть объекта, системы управления и т. д., которая реализует
элементарную функцию. Элементарные звенья изображаются
прямоугольниками, а связи между ними — сплошными линиями со стрелками,
показывающими направление действия звена [20].
На рисунке 2.19 представлена структурная схема информационной
системы автоматизации и учета рабочего времени сотрудников ООО «Снекпро».
Рисунок 2.19— Структурная схема ИС
Назначение представленных в программе модулей представлено в
таблице 2.6.
Таблица 2.6
Назначение программных модулей
Наименование
модуля
Назначение модуля
1
2
FormMain
Главный модуль приложения, который координирует работу приложения.
Обрабатывает вызов пунктов меню, перенаправляя задания другим
модулям.
Модули системы
Управляющие модули
Модуль контроля доступа к
данным
Функциональные модули
Модуль работы со
справочными данными
Модуль работы с
оперативными данными
Модуль работы с
выходными данными
Модуль экспорта данных
Служебные модули
Модуль резервного
копирования данных
Модуль редактирования
шаблонов выходных
документов
60
Продолжение таблицы 2.6
1
2
FormAuth
Модуль обработки идентификационных данных пользователей при
авторизации
FormDolj
Модуль редактирования списка должностей сотрудников
FormSotrud
Модуль для добавления и редактирования общих сведений о сотрудниках
FormKods
Модуль для редактирования справочника кодов
FormBoln
Модуль для добавления и редактирования данных о больничных листах
сотрудников
FormKom
Модуль для добавления и редактирования данных о командировках
сотрудников
FormOtpusk
Модуль для добавления и редактирования данных об отпуске сотрудников
FormVidOtp
Модуль редактирования видов отпуска
FormFilials
Модуль для редактирования информации о филиалах
FormOtdel
Модуль для редактирования информации об отделах
FormPodr
Модуль для редактирования информации о подразделениях
FormUsers
Модуль редактирования данных о пользователях ИС
bdDataSet.xsd
Источник данных
ClassDocs
Модуль формирования табеля и экспорта данных
Все модули взаимосвязаны между собой. Функции координации движения
информационных потоков выполняет главный модуль программы FormMain.
Взаимосвязь программных модулей представлена на рисунке 2.20.
Рисунок 2.20 - Взаимосвязь модулей программы
FormAuth FormMain
FormDolj
FormSotrud
FormKods
FormBoln
FormKom
FormOtpusk
FormVidOtp
FormFilials
FormOtdel
FormPodr
FormUsers
bdDataSet.xsd
ClassDocs
61

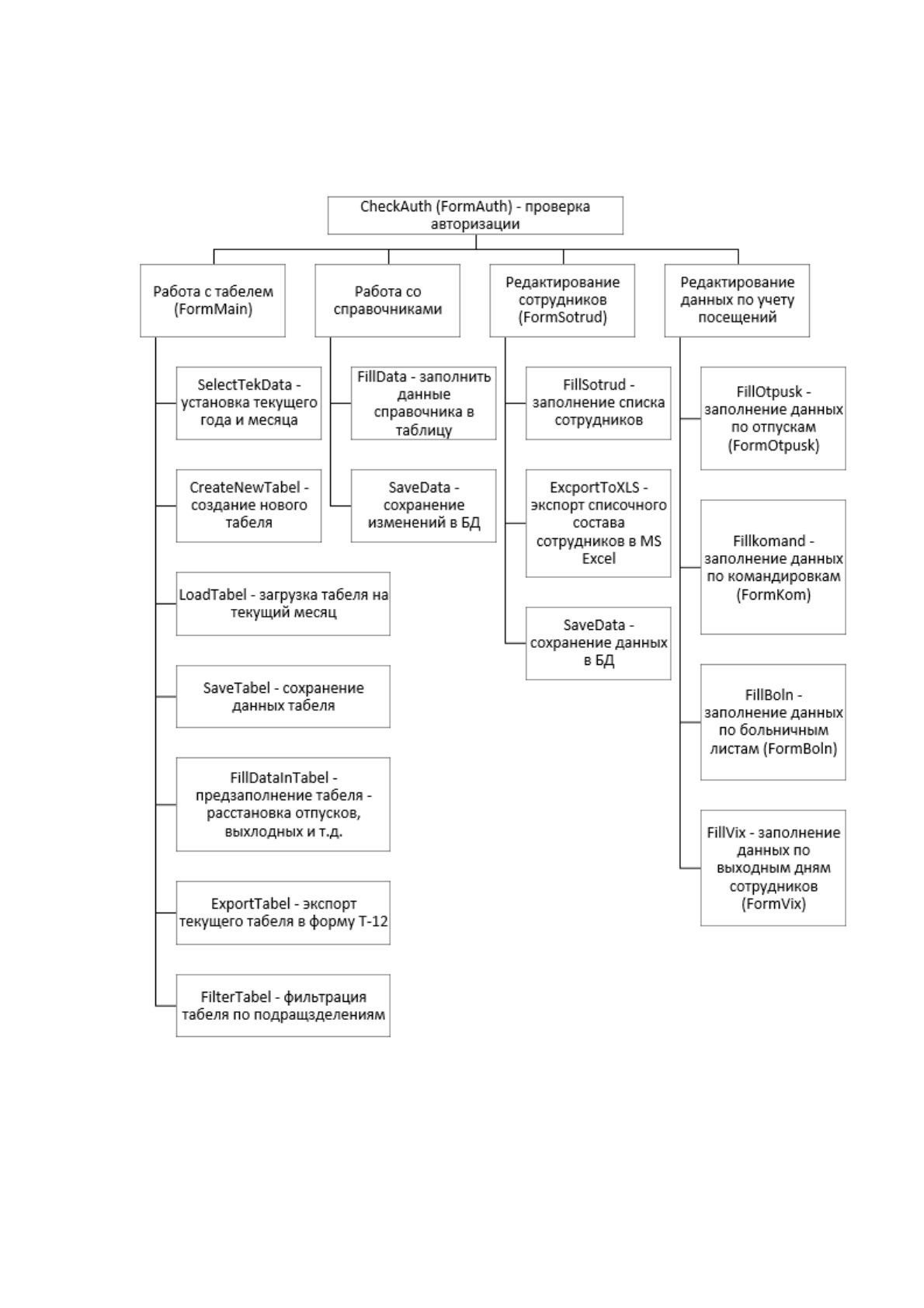

Дерево вызова процедур и программ разработанной информационной
системы учета рабочего времени сотрудников ООО «Снекпро» представлено на
рисунке 2.21.
Рисунок 2.21 - Дерево вызова процедур и программ
