20
• организация антивирусной
защиты рабочих станций;
• техническое обслуживание и
ремонт парка компьютерной техники,
периферии, сетевой инфраструктуры.
В компании используется информационная система, позволяющая
автоматизировать многие бизнес-процессы. Данная система включает в себя
аппаратное (техническое) и программное обеспечение.
Структурная схема технической архитектуры предприятия представлена
на рисунке 1.2.
Локально-вычислительная сеть компании состоит из пользовательского и
серверного сегментов. В состав серверного входит следующее оборудование:
• Один коммутатор на 44 порта D-Link DGS-3100-48 L2 управляемый
стекируемый 44xGigaUTP, 4xSFP;
• ОдинИБП APC Smart-UPS 750VA
• Сервера разного назначения (сервер приложений, альтернативный
DNS-сервер, сервер-шлюз, первый и резервный контроллеры домена, другие).
21
15 U
2 U Патч панель
1 U
APC Smart-UPS 3000VA
2 U
D-Link DGS-3100
3 U
X4240 Хранилище
3 U X4200 Active Directory
13 U
2 U Патч панель
1 U
APC Smart-UPS 3000VA
3 U x3650
3 U x3650
Internet
Серверное помещение
18 U
2 U Патч панель
1 U
APC Smart-UPS 3000VA
3 U
SE 6130 Резервное
копирование
3 U Х4600 ЗП и кадры
HP LaserJet M1120
D-Link DGS-3100
Короб
(СКС)
HP LaserJet M1120
D-Link DGS-3100
D-Link DGS-3100
Короб (СКС)
Короб (СКС)
Короб (СКС)
Короб
(СКС)
Управление
ОТМЕТР
Отделы
3 U x3650
HP LaserJet M1120
D-Link DGS-3100
Короб
(СКС)
HP LaserJet M1120
D-Link DGS-3100
D-Link DGS-3100
Короб (СКС)
Короб (СКС)
Короб (СКС)
ОООС
ПДО
ЦВС
HP LaserJet M1120
D-Link DGS-3100
HP LaserJet M1120
D-Link DGS-3100
D-Link DGS-3100
Короб (СКС)
Короб (СКС)
Отдел сбыта
Цеха
Отдел маркетинга
HP LaserJet M1120
D-Link DGS-3100
HP LaserJet M1120
D-Link DGS-3100
D-Link DGS-3100
Короб (СКС)
Короб (СКС)
Управление
Цеха
Отделы
HP LaserJet M1120
D-Link DGS-3100
HP LaserJet M1120
D-Link DGS-3100
D-Link DGS-3100
Короб (СКС)
Короб (СКС)
Управление
ОГМЕТ
ЦЗЛ
Короб (СКС)

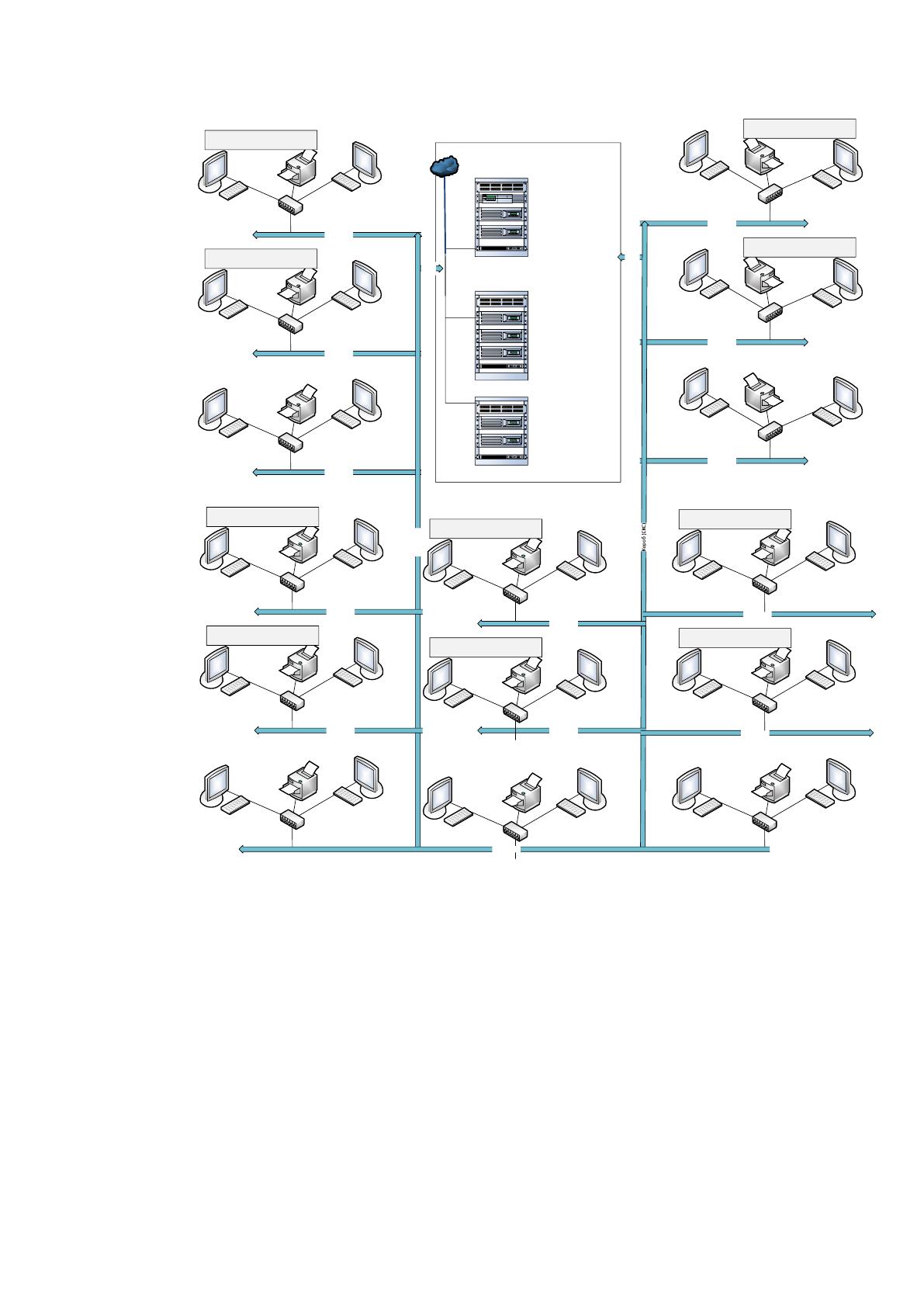

Рис. 1.2 Схема технической архитектуры предприятия
Пользовательский сегмент состоит из 450 рабочих станций, размещенных
по этажам здания. На каждом этаже размещается коммутационный шкаф, в
котором располагаются:
• патч-панель;
• один коммутатор (D-Link DGS-3100-48 L2);
• одинИБП APC Smart-UPS 750VA.
Рабочиестанцииобладаютследующейконфигурацией
22
• Материнскаяплата: Gigabyte GA-M61PM-S2 Socket AM2, nVidia
GeForce 6100, DDR2-800+, FSB2000, Video, PCI-E, SATA Raid, Sound, LAN1000,
USB2.0, 1394, mATX
• Процессор: AMD Athlon 64 X2 4200+ Energy Efficient
• Память: 1024Mb DDR2 DIMM
• Жесткий диск: 160 Gb 7200rpm
• Системныйблок: SuperPower, MiddleTower, ATX, 400W, USB,
AUDIO, FAN, Airduct, 5.25''x3, 3.5''x2
• CD-DVD RW: NEC Sony Optiarc DVD±RW+CD/ RW [double layer]
• Дисковод: 3,5" 1.44Mb NEC .
В качестве среды передачи данных используется кабель витая пара 5
категории (1000BASE-ТX) со скоростью передачи до 1000 мбит/сек.
Схема используемой программной архитектуры представлена на рисунке
1.3.
23

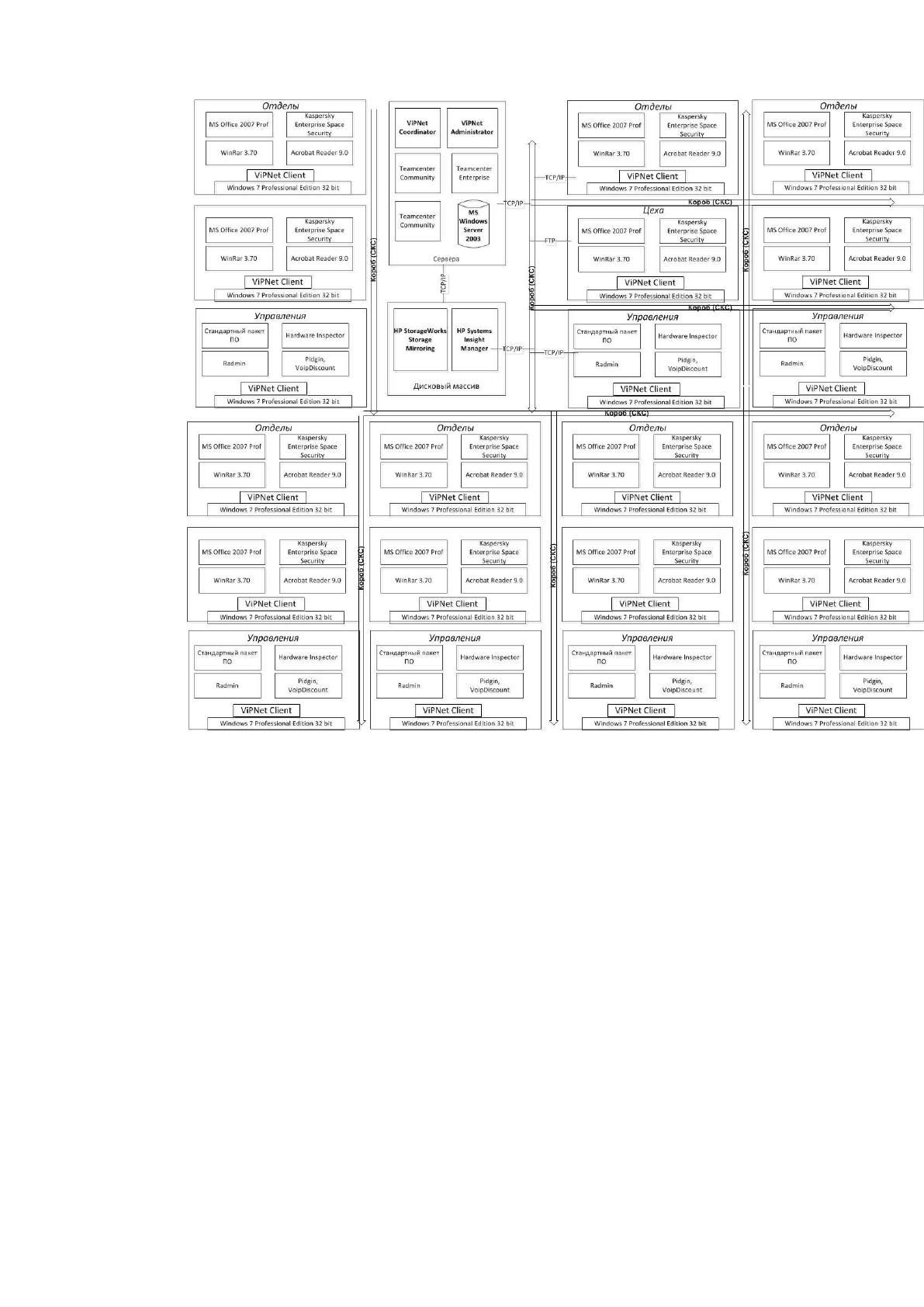

Рис. 1.3 Схема программной архитектуры
В качестве операционной системы на АРМ пользователей используется
Windows 7 ProfessionalEdition 32 bit, в качестве серверной - WindowsServer 2003.
В качестве пакета офисных приложений установлен MSOffice 2007 Prof,
включающий в себя MSWord 2007, MSExcel 2007.
Кроме того, на рабочих станциях сотрудников установлено такое
дополнительное ПО, как архиватор WinRar 3.70, AcrobatReader 8.0, антивирус
Dr.Web Desktop Security Suite.
Программный комплекс ViPNet CUSTOM позволяет сформировать среду
безопасного обмена информацией по общедоступным каналам связи различных
типов. Это достигается путем создания логических контуров сети, защищенных
криптографическими средствами высокой надежности. Контуры сетей могут
быть двух типов:
24
• сеть ViPNet для организации электронного документооборота
(частный вариант);
• сеть ViPNet со всеми функциями VPN.
1.2 Характеристика комплекса задач, задачи и обоснование
необходимости автоматизации
Деятельность ОАО «ЗиД» можно описать следующим образом:
1. Лицо, заинтересованное в услугах общества, обращается для
заключения договора.
2. Технические специалисты определяют возможность подключения
какого-либо вида охранной сигнализации, а специалисты охраны – условия
обеспечения охраны;
3. Между клиентом и администрацией общества составляется договор,
в котором в общем случае оговариваются следующие моменты: адрес объекта;
план расположения помещений; количество входов/выходов; расположение
окон; список лиц, отвечающих за имущество; ответственное лицо от клиента,
которое будет присутствовать в момент вскрытия помещения;
4. После оплаты договора технические специалисты производят
установку необходимого оборудования и постановку объекта на охрану;
5. В зависимости от вида сигнализации, владельцем объекта тем или
иным образом объект сдается под охрану диспетчерам;
6. При исчезновении необходимости охраны объект снимается с
охраны также через диспетчера;
7. При срабатывании сигнализации на объект отправляется
оперативная группа для определения причины срабатывания сигнализации,
определения степени целостности имущества, по возможности вместе с
доверенным лицом клиента;
8. По результатам каждого выезда составляется акт, в котором
указывается объект, дата, время, состояние, в котором был обнаружен объект
после прибытия оперативной группы, возможные причины срабатывания
сигнализации, оценивается степень целостности охраняемого имущества.
