Курсовая работа (т): Автомат световых эффектов и Пульсирующее сердце

Внимание! Если размещение файла нарушает Ваши авторские права, то обязательно сообщите нам

         Расчет электромагнитного экрана изделия. Для данного устройства выбран экран, представляющий собой пластмассовый герметический корпус из листового винипласта толщиной 2 мм. Эффективность экранирования деталей данного устройства от внешней среды достаточно велика и, следовательно, внешние помехи, которые могут отрицательно повлиять на функционирование устройства, не оказывают на него сильного воздействия.

         Расчет теплового режима работы аппарата, в котором температура корпуса 21,8[град]. Эти параметры соответствуют классу данного устройства и детали, используемые в нем, работают в допустимых температурных режимах.

Список использованной литературы


1. О.И. Вакарь, А.Ю. Долгов "Методические указания к курсовому проектированию" (по курсу «Конструкторско-технологические основы проектирования ЭВМ»), Тирасполь *РИО ПГУ* 2001.

2. «Справочник по транзисторам» Енкевич С.Г 1990г.

3. «Справочник по усилителям малой мощности» Добрынин А.Ф Москва 1987г.

4. «Справочник по полупроводниковым приборам» - М. Энергия, 1976 г.

5. «Справочники по полупроводниковым приборам, конденсаторам, резисторам, усилителям в электронном виде»

Приложение 1


Таблица 1 «Максимально допустимые температуры для элементов»

Резисторы МЛТ-0,25

700C

Резисторы С5-16

800C

Резисторы СП5-16В

600C

Стабилитрон КС510

800C

Транзисторы КТ3117А

700C

Транзисторы КТ313Б

700C

Транзисторы КТ827А

800C

Транзисторы КТ825А

800C

Конденсаторы К50-24

700C

Конденсаторы керамические

850C


Приложение 2

Поз. обозн.

Наименование

Кол.

Примечание


Резисторы



R1, R5

10 кОм ±5%

2


R2, R6, R8

1 кОм ±5%

3


R3

39 кОм ±5%

1


R4

3,3 кОм ±5%

1


R7

22 кОм ±5%

1


R9, R10

100 кОм ±5%

2


R11

330 Ом ±5%

1


R12

680 Ом ±5%

1



Конденсаторы



С1

1… 7±5%

1


С2, C6, C11

180±5%

3


C3, C4

1000 ±5%

2


C5

1,5 ±5%

1


С7, C10

3,3 ±5%

2


С8

10 ±5%

1


С12

50 мкФ * 10В

1


С13, C14, C15

0,01 мкФ ±5%

3


С16

200 мкФ * 25В

1



Катушки




Приложение 3


Приложение 4


Таблица 1

Обозначение

Диаметр отверстия

Диаметр контактной площадки

Количество отверстий

Р

0,9

3,5

143

3

-

4

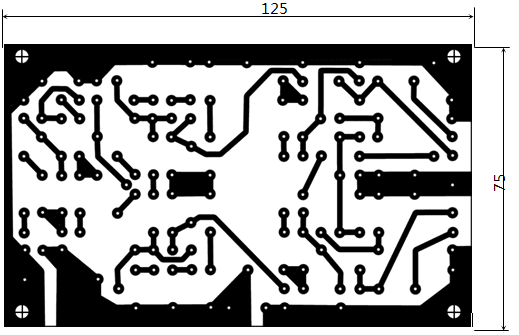

1. Печатную плату изготовить химическим способом

2. Плата должна соответствовать ГОСТ 23752-79

4. Ширина проводника 1,7 мм. Расстояние между проводниками, контактными площадками, проводником и контактной площадкой не менее 1 мм.

5. Плату после сборки покрыть эмалью ЭП-572 ТУ 6-10-1539-78.

Приложение 5


1. * Размеры для справок

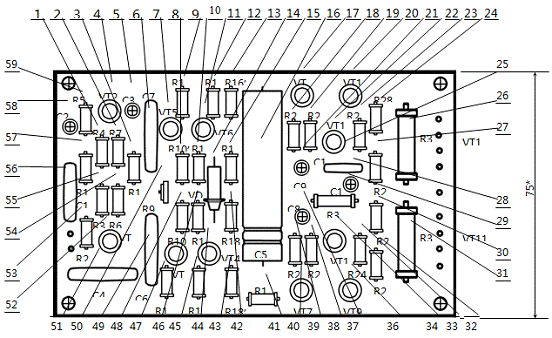

2. Установку элементов проводить по ГОСТ 4.010.030-81

3. Паять припоем ПОС-61 ГОСТ 21931 -76

4. Маркировка элементов условная, соответствует ПГУ.ИТ

5. Маркировать эмалью ЭП-572 черной ТУ-610-1539-7612 шрифт 2,5-ПР-3 по ГОСТ 26.008-85

6. Остальные ТТ по ГОСТ 4.ГО.070.015

7. Покрыть лаком ЭП-730 бесцветный ГОСТ 20874-75111314

Таблица 1

Формат

Зона

Поз.

Обозначение

Наименование

Кол.





Документация


А4



220100.04.990102 ПЗ

Пояснительная записка


А4



220100.04.990102 РТ

Расчетные таблицы


А4



220100.04.990102 ЭЗ

Схема электрическая принципиальная


А4



220100.04.990102 ПЭ

Перечень элементов


А4



220100.04.990102 КП

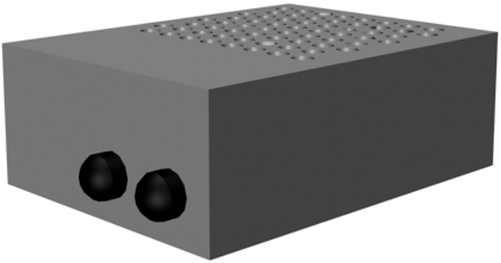

Корпус (эскиз)


А4



220100.04.990102 ПП

Печатная плата


А4



220100.04.990102 СБ

Сборочный чертеж


А4



220100.04.990102 СП

Спецификация






Резисторы




57

R1

МЛТ 4,7 кОм ±5%

1



53, 59

R2, R5

МЛТ 75 кОм ±5%

2



55, 1

R3, R4

МЛТ 2.7 кОм ±5%

2



54, 2

R6, R7

МЛТ 12 Ом ±5%

2



3, 50

R8, R9

СП5-16В 2.2 кОм ±5%

2



8

R10

МЛТ 3,6 кОм ±5%

1



47, 9

R11, R13

МЛТ 240 Ом ±5%

2



45, 12

R12, R14

МЛТ 91 Ом ±5%

2



46, 10

R15, R17

МЛТ 9.1 кОм ±5%

2



15, 42

R16, R18

МЛТ 620 кОм ±5%

2



41

R19

МЛТ 39 Ом ±5%

1



38, 19

R20, R22

МЛТ 1.5 кОм ±5%

2



39, 18

R21, R23

МЛТ 68 Ом ±5%

2



33, 23

R24, R25

МЛТ 510 Ом ±5%

2



32, 24

R26, R28

МЛТ 2.4 кОм ±5%

2



30, 27

R27, R29

МЛТ 3 кОм ±5%

2



31, 26

R30, R31

С5-16 МЛТ 0.15кОм ±5%

2



29

R32

МЛТ 13 Ом ±5%

1





Конденсаторы






56

С1

К73-17 1 мкФ ±5%

1





58

С2

К10-17 Н50 470 нФ ±5%

1





5

C3

К10-17 Н50 1500 нФ ±5%

1





51

C4

К73-17 1 мкФ ±5%

1





16

С5

К50-24 470 мкФ ±5%

1





49, 6

С6, С7

К73-17 4,7 мкФ ±5%

2





37, 21

С8, С9

К10-17 Н50 33 нФ ±5%

2





28

С10

К10-17 Н50 10 нФ ±5%

1





21

С11

К73-17 0,047 мкФ ±5%

1







Транзисторы






52,7,11,40,36,34

VT1, VT5, VT6, VT7, VT9, VT13

КТ3117A

6





4,42,44,17,20,22

VT2 - VT4, VT8, VT10, VT14

КТ313Б

6







Стабилитроны






14

VD1

КС510

1
