Материал: IMS

Архитектура IMS

Уровень серверов приложений

AS – Сервера приложений

TAS – Сервер телефонных приложений

IM-SSF – Функция коммутации услуг

OSA-GW – Шлюз к Parlay API

Уровень управления сеансом

CSCF – Функция управления сессиями и вызовами

HSS – Сервер абонентских данных

MRFC – Функция управления медиа-сервером

MGFC – Функция управления шлюзами

Уровень транспорта и абонентских устройств

MRFP - Медиа-сервер

MGFP - Медиа-шлюз

Абонентский доступ

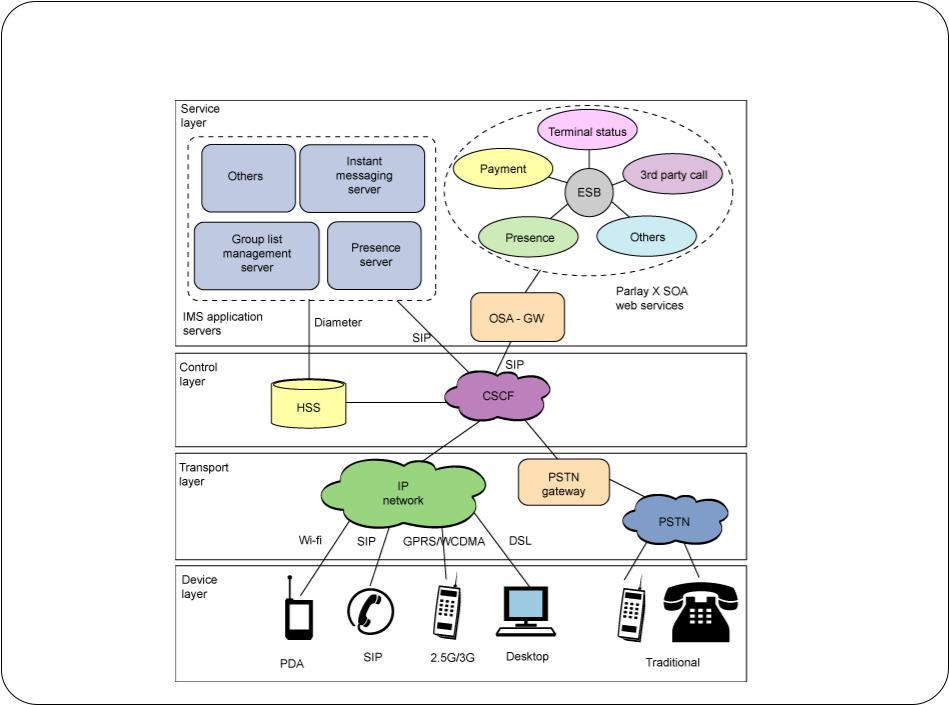

Упрощенная архитектура IMS

Доступ:

Изначально (3GPP Release 5) IMS была ориентирована на работу с мобильными сетями поколения 2,5G (GSM/GPRS), имеющими технологию радиодоступа GERAN, и 3G (UMTS) – технология радиодоступа UTRAN. В стандартах консорциума 3GPP2 описана возможность доступа к IMS сети радиодоступа CDMA2000.

В 3GPP Release 6, 7 и ETSI TISPAN рассмотрены вопросы взаимодействия IMS с сетями, имеющими технологии доступа WLAN/Wi-Fi,хDSL. В версиях 8 и 10 спецификаций 3GPP была добавлена поддержка инфраструктур HSPA и LTE.

Сигнализация и управление:

Протоколы подсистемы IMS обеспечивают управление мультимедийными сессиями (SIP, SDP), передачу пользовательского трафика (RTP и RTCP), регистрацию, аутентификацию, авторизацию, поддержку мобильности пользователя (Diameter). Протокол MEGACO/H.248 используется для управления зависимыми объектами транспортной плоскости. Для транспортировки сигнальной информации ОКС7в сетях IP и взаимодействия с другими сетями, в частности с ТфОП, используется протокол SIGTRAN

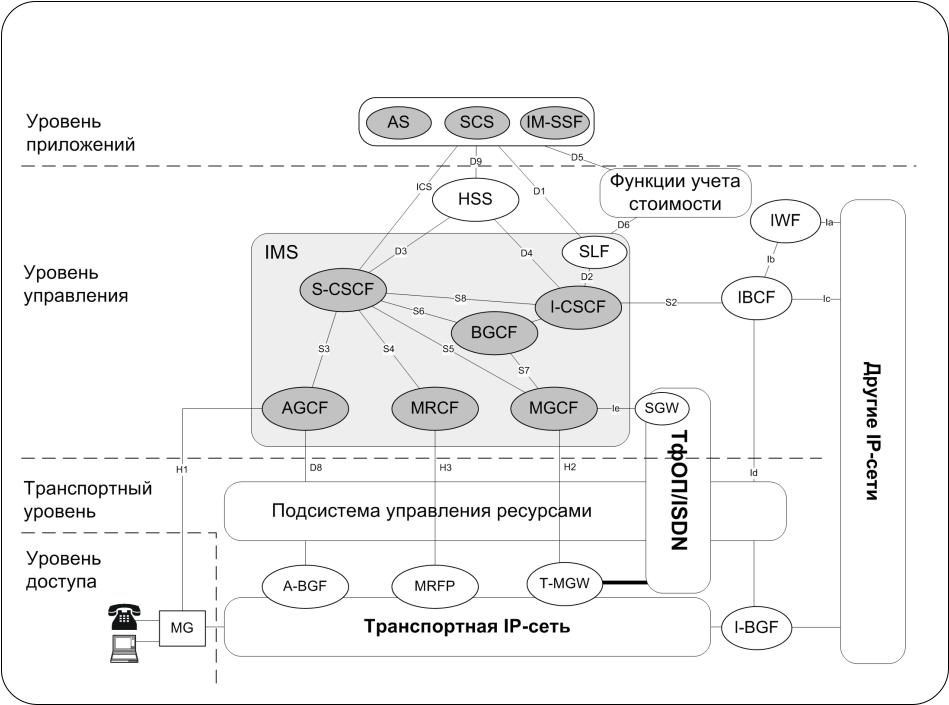

Архитектура сети NGN согласно ETSI
