Функция взаимодействия IMS и домена с коммутацией каналов (CS)

Функция взаимодействия IMS и домена с коммутацией каналов (CS)

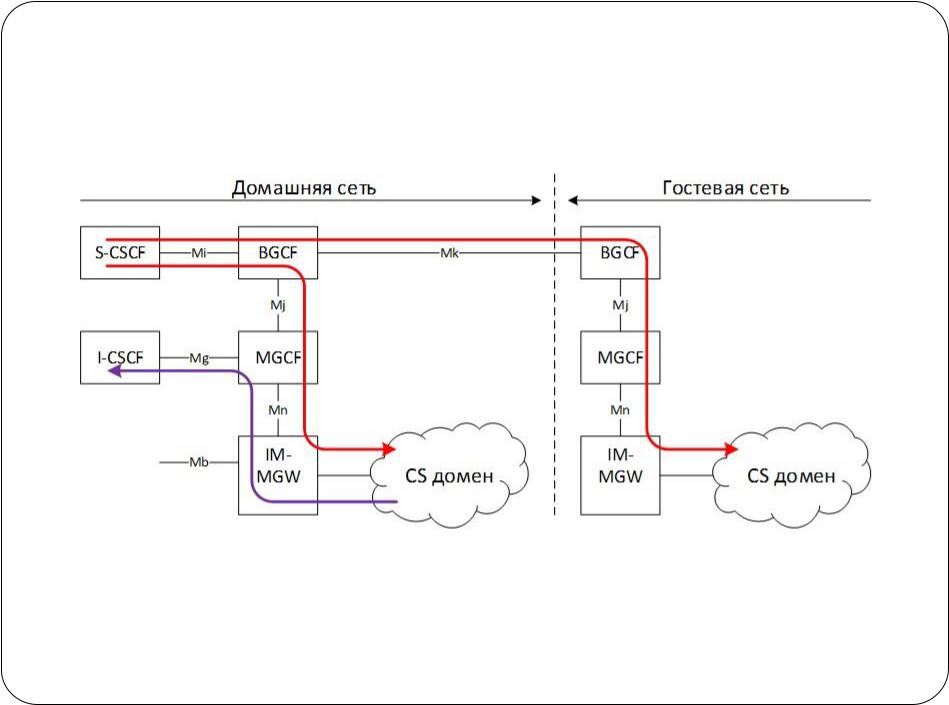

Для направления вызова в домен с коммутацией каналов (CS домен) S-CSCF пересылает SIP запрос к BGCF, который осуществляет выбор соответствующего CS домена. При этом CS домен может быть выбран как на текущем узле (в соответствии с местонахождением пользователя, совершившего вызов), так и в другой сети. Если CS домен выбирается в другой сети – BGCF направляет запрос BGCF данной сети. Далее от BGCF запрос направляется в MGCF. Описанная опция позволяет маршрутизировать сигнальный и медиа поток по сети IMS максимально близко к вызываемому абоненту.

Когда SIP запрос достигает MGCF он выполняет преобразование протоколов (SIP протокол с одной стороны и ISDN user part – ISUP с другой) после чего – посылает конвертированный сообщение в SGW CS домена. SGW выполняет двухстороннее преобразование транспортного уровня сигнализации (SIGTRAN IP/SCTP/MxUA с одной стороны и SS7 MTP с другой стороны). SGW не обрабатывает уровень приложений (application level) сигнализации (ISUP). На Рис. 2 SGW является частью IM-MGW

Функция взаимодействия с SMS

Функция взаимодействия с SMS

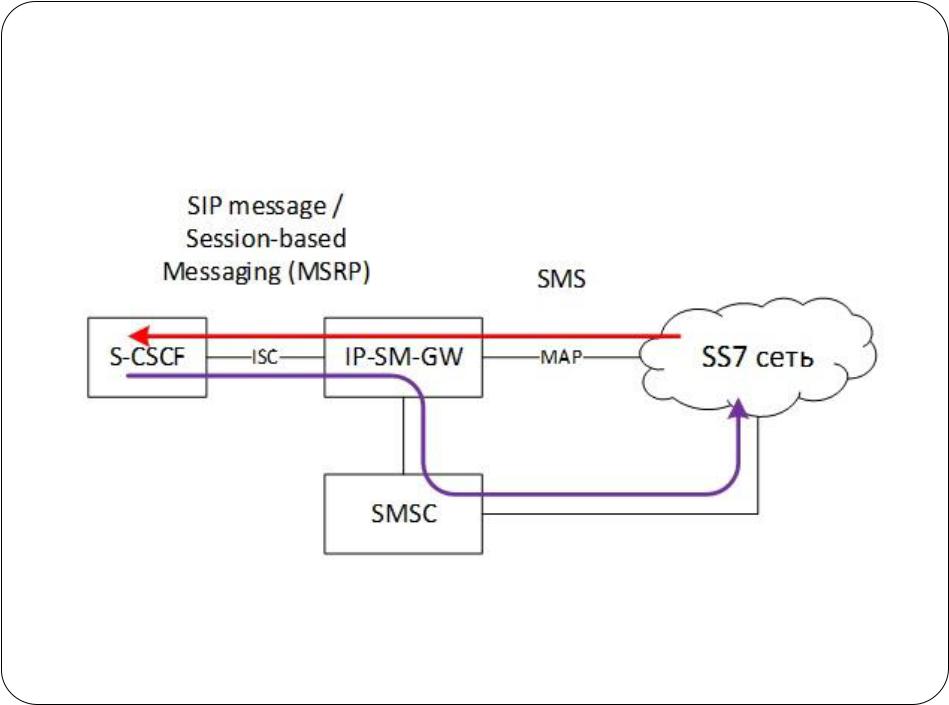

IP short message gateway (IP-SM-GW) соединяет наиболее распространенную технологию мобильного обмена сообщениями SMS с IMS мессажингом.

Когда SMS посылается к IMS пользователю – SMS маршрутизируется по сети сигнализации SS7 к IP-SM-GW, который помещает полученную SMS в качестве контента специального типа в SIP MESSAGE и направляет его в S-CSCF для дальнейшей маршрутизации.

Это позволяет доставлять SMS сообщения пользователям, которые зарегистрированы не в 3GPP мобильных IP сетях (Wi-Fi, WiMAX), а также может рассматриваться как альтернатива традиционным методам доставки SMS сообщений (CS, GPRS).
