Материал: IMS

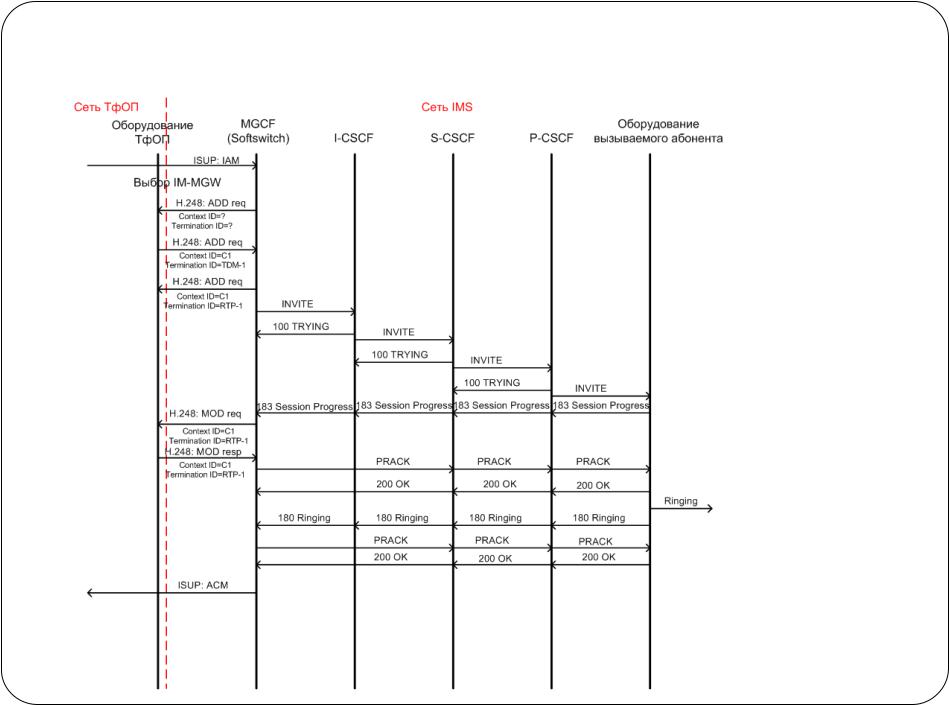

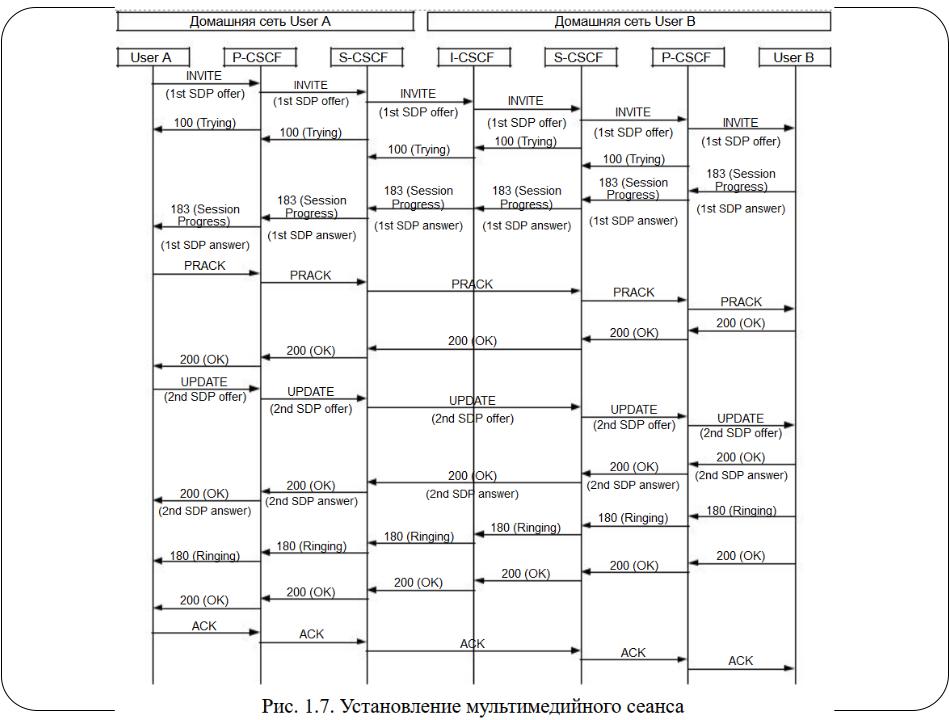

Пример вызова в IMS

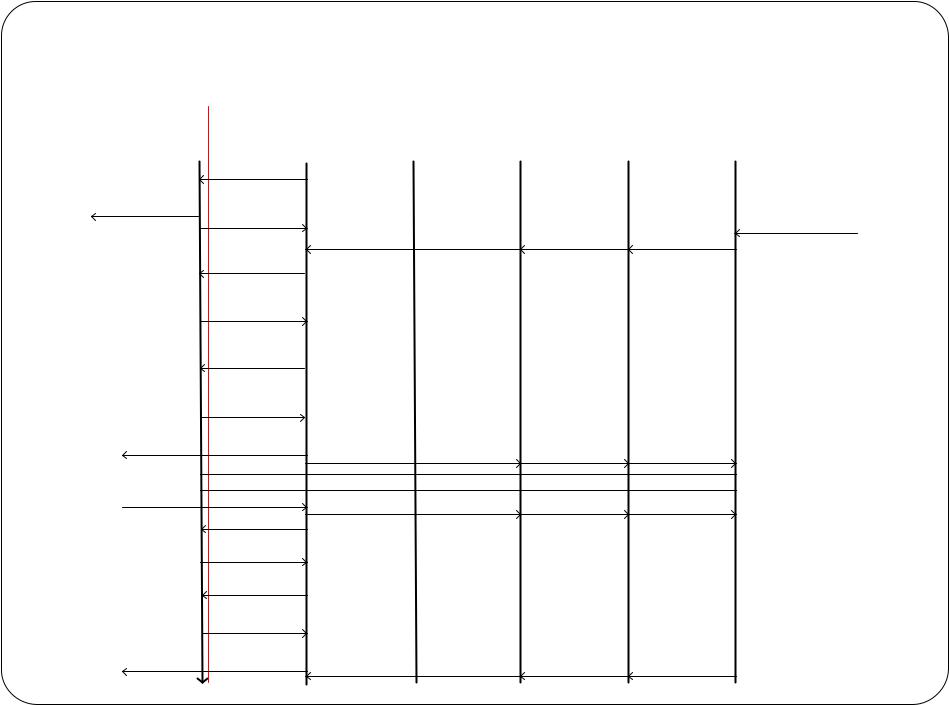

Пример вызова в IMS |
|
|
||||
Сеть ТфОП |
|
|
Сеть IMS |
|
|
|
Оборудование |
MGCF |
|
|
|
Оборудование |
|
|
ТфОП |
(Softswitch) |
I-CSCF |
S-CSCF |
P-CSCF |
вызываемого абонента |
|
H.248: MOD req |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=TDM-1 |
|
|
|
|
|
Ringing |
Procedure: Send TDM Tone |
|
|
|
|
|
|
|
|
|
|
|
|
|
H.248: MOD resp |
|
|
|
Answer |
|
|
Context ID=C1 |
200 OK |
200 OK |
|
200 OK |
|
|
Termination ID=TDM-1 |
|
||||
|
|
|
|
|||
|
H.248: MOD req |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=TDM-1 |
|
|
|
|
|
|
Procedure: Stop TDM Tone |
|
|
|
|
|
|
H.248: MOD resp |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=TDM-1 |
|
|
|
|
|
|
H.248: MOD req |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=RTP-1 |
|
|
|
|
|
|
H.248: MOD resp |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=RTP-1 |
|
|
|
|
|
|
ISUP: ANM |
ACK |
ACK |
|
ACK |
|
|
|
|
|
|||
|
|
|
РАЗГОВОР |
|
|
|
|
ISUP: REL |
|
BYE |
BYE |
|
BYE |
|
|
|
|
|||
|
H.248: SUB req |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=TDM-1 |
|
|
|
|
|
|
H.248: SUB resp |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=TDM-1 |
|
|
|
|
|
|
H.248: SUB req |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=RTP-1 |
|
|
|
|
|
|
H.248: SUB resp |
|
|
|
|
|
|
Context ID=C1 |
|
|
|
|
|
|
Termination ID=RTP-1 |
|
|
|
|
|
|
ISUP: RLC |
200 OK |
200 OK |
|
200 OK |
|
|
|
|
|
|
|
|
Функция взаимодействия между IMS сетями различных операторов связи
Функция взаимодействия между IMS сетями различных операторов связи реализуются посредством функционального модуля управления пограничным взаимодействием (Interconnection Border Control Function – IBCF) и транзитного шлюза (Transition Gateway – TrGW).
•Трансляция между различными версиями IP (IPv4, IPv6), используемыми на сетях операторов.
•Транскодирование в ситуации, когда приложения конечных пользователей не имеют общего кодека, который может быть использован.
•Скрытие сетевой топологии. В этом случае IBCF выполняет шифрование / дешифрование всех заголовков сообщений, которые содержат информацию о топологии сети.
•Фильтрация информации в SIP сообщениях. В этом случае IBCF удаляет или модифицирует некоторые SIP заголовки перед маршрутизацией сообщений в направлении сторонних сетей.
•Выбор направления.
•Генерация CDR.
•NAT/Port трансляция – TrGW выполняет модификацию IP заголовков пакетов пользовательского трафика (RTP и пр.)

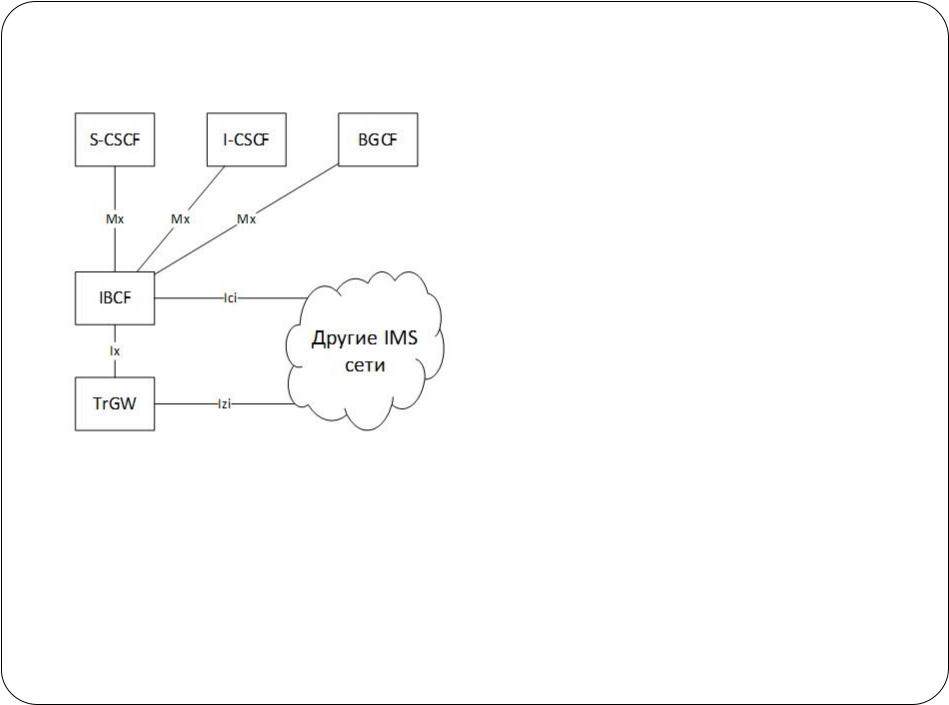

Функция взаимодействия между IMS сетями различных операторов связи
Функциональный модуль управления пограничным взаимодействием
(Interconnection Border Control Function – IBCF)
Транзитный шлюз (Transition Gateway – TrGW)
